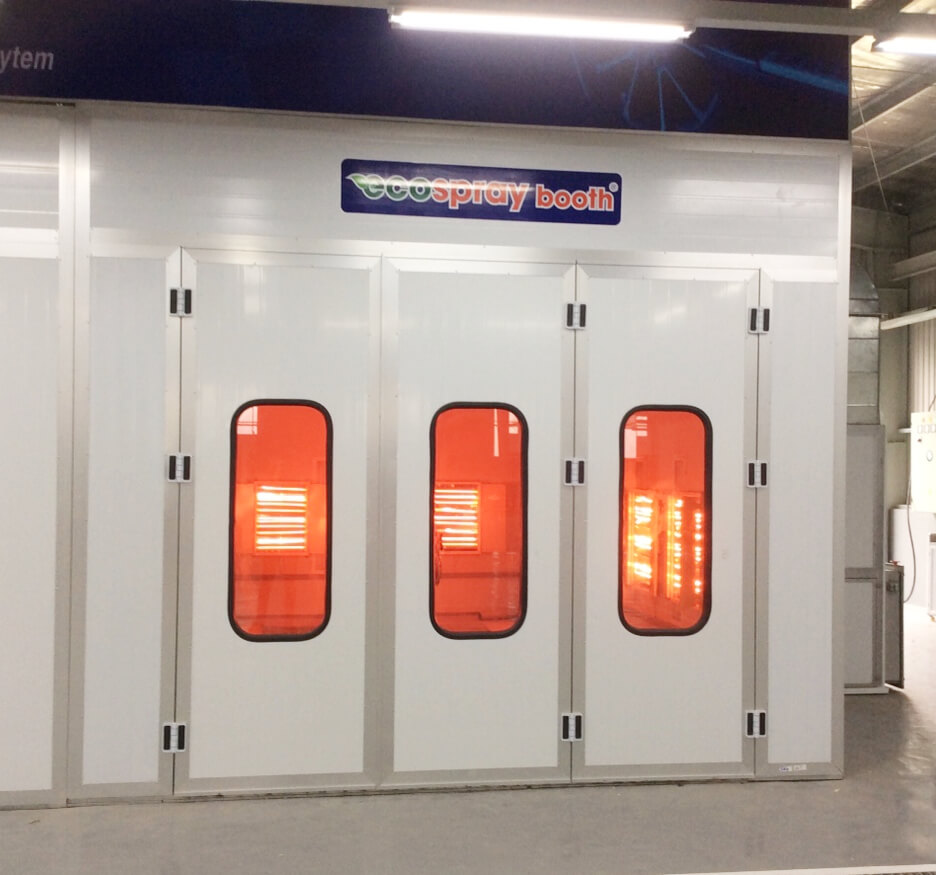

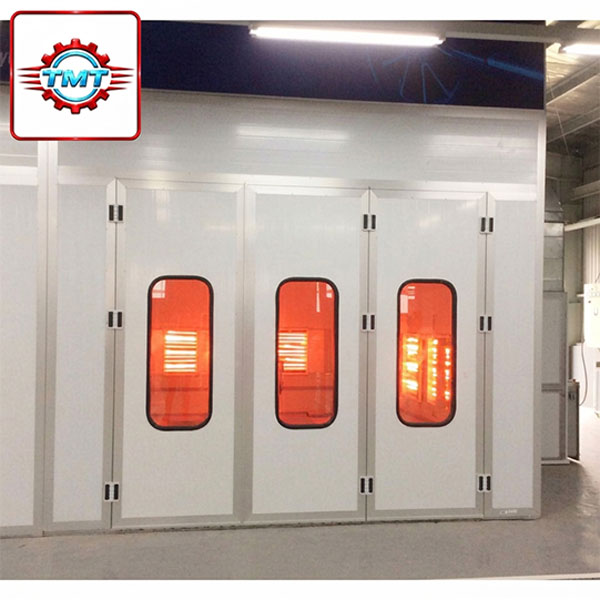

Phòng sơn nhanh – sấy gốc dầu sử dụng đèn hồng ngoại PSS 180103 ECOTEK

Phòng sơn nhanh – sấy gốc dầu sử dụng bóng hồng ngoại

Thương hiệu: ECOTEK
Xuất xứ: Việt Nam
Model: PSS 180103
Bảo hành : 12 tháng chính hãng

Đặc điểm nổi bật

 Phòng sơn nhanh – sấy đồng bộ bằng đầu đốt diesel kiểu hút âm sàn Model ECOTEK PSS 180103 được nghiên cứu, cải tiền dựa trên nền tảng giải quyết yêu cầu an toàn cháy nổ và an toàn môi trường.

Thực tế đã được các hãng xe du lịch, xe thương mại tại Việt Nam tin tưởng sử dụng trải dài trên khắp Việt Nam, để thay thế cho công nghệ phòng sơn Trung Quốc rẻ tiền, không đáp ứng đầy đủ các chỉ số tiêu chuẩn về môi trường, an toàn cháy nổ, cũng yêu cầu ngày càng cao của lĩnh vực bảo dưỡng, sửa ô tô và một số ngành ứng dựng như sơn gỗ, sơn nhựa,..

Thông số tổng thành

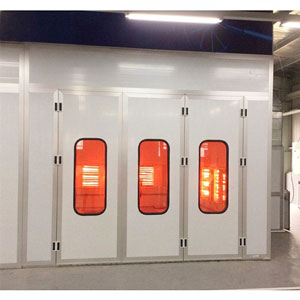

I. Khung – Vách

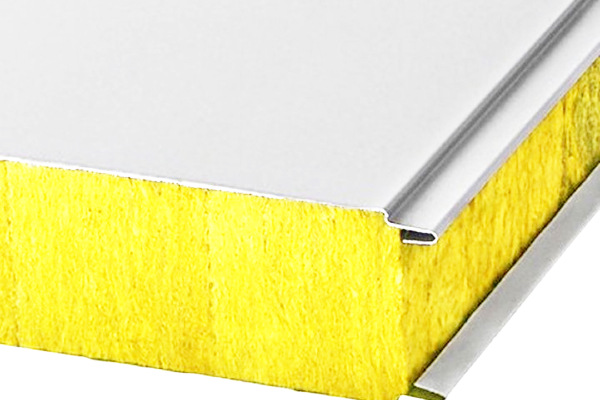

• Tường panel dầy 50mm, sơn tĩnh điện, Vật liệu bông sợi thủy tinh chống cháy
• Khung cửa bằng nhôm tăng cứng tiêu chuẩn Italy
• Đồng hồ báo áp suất theo tiêu chuẩn châu âu
• Mầu sắc: Cam hoặc xanh, trắng hoặc theo tiêu chuẩn các hãng ô tô / nhu cầu khách hàng

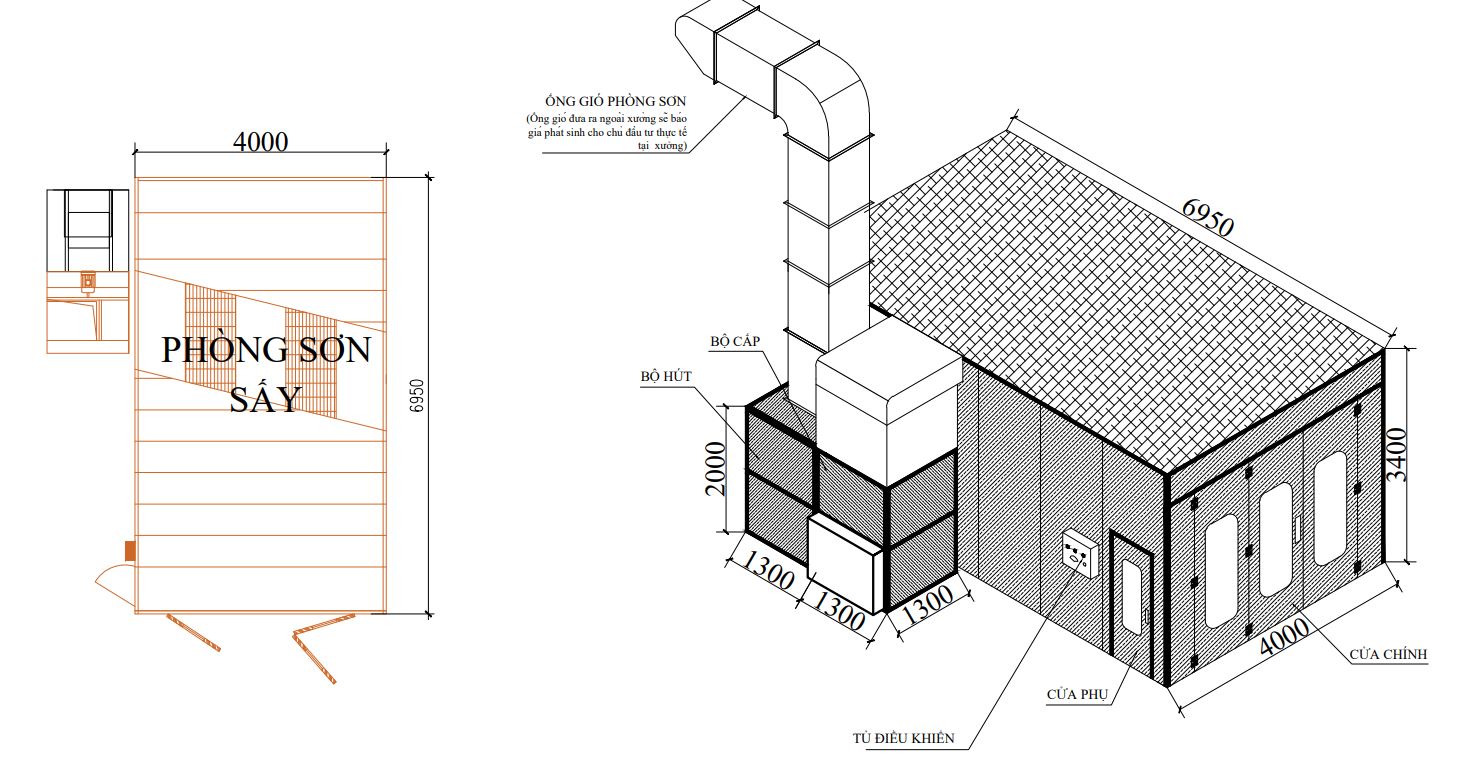

II. Kích thước tiêu chuẩn

• Kích thước phủ bì : DxRxC(mm) : 7.000 x 4.000 x 3.400
• Kích thước trong lòng: DxRxC(mm): 6.900 x3.900  x 2.900
• Kích thước cửa chính: RxC(mm): 3.000 x 2.700
• Kích thước cửa phụ: RxC(mm): 750 x 2.000

Kích thước trên thể hiện thông số tiêu chuẩn cho phòng sơn xe du lịch. Khách hàng có thể đưa ra kích thước theo yêu cầu.

III. Bộ cấp khí – Cấp nhiệt cưỡng bức

1. Bộ cấp khí

• Động cơ điện Elektrim ( Singapore) / Teco công suất mô tơ: 7.5 kw – 3 ph – 50 Hz
• Lồng quạt hiệu NICOTRA ( Công nghệ Đức – Sản xuất Malaysia)
• Chạy bằng dây đai chống quá tải
• Bộ hút làm bằng thép hộp 50 x50 mạ kẽm
• Bộ điều khiển đóng mở cửa gió vô cấp
• Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.
• Lưu lượng gió ~ 24.000 m3/h

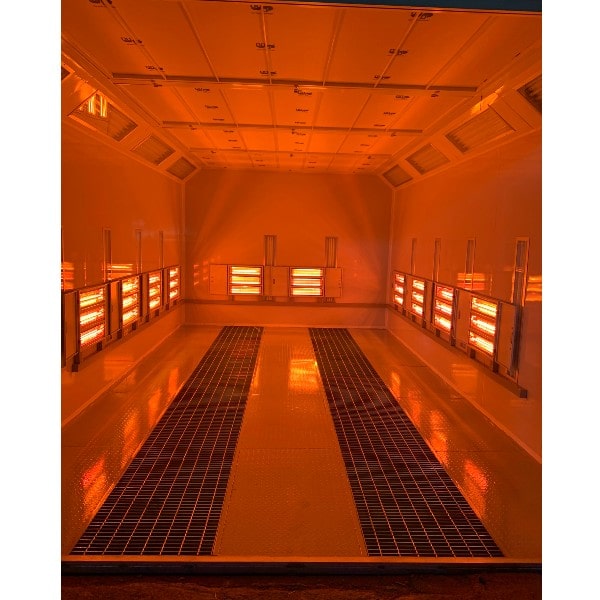

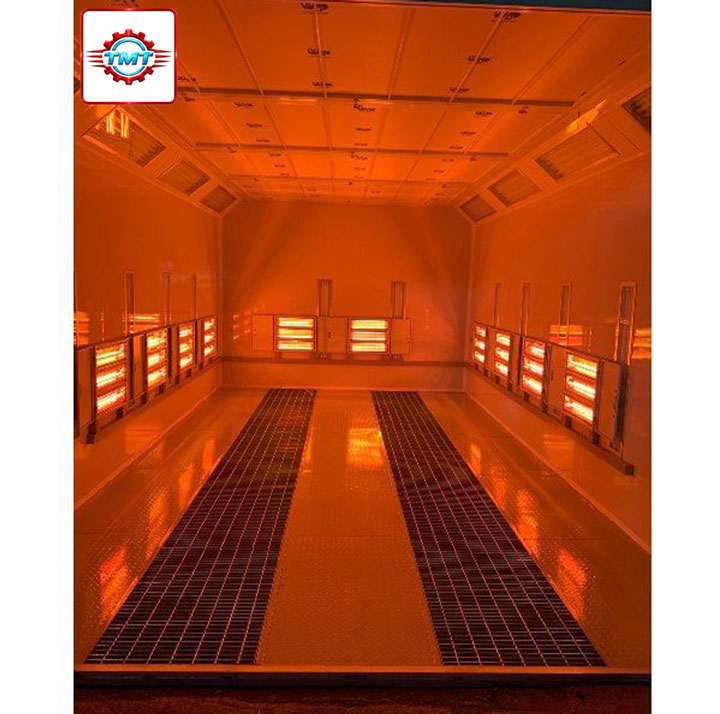

2. Bộ cấp nhiệt bằng đèn hồng ngoại

Gồm 10  máng phản nhiệt được làm bằng thép không gỉ . Mỗi hộp gồm 3 bóng công suất: 1000 W x 3
Tổng công suất: 1000 x 3 x 10 = 30.000 W ( 30 KW)
Xuất xứ: Ritian / China
Đặc điểm:
– Đặt thời gian sấy tự động
– Có bộ bảo vệ an toàn quá nhiệt
– Điều khiển độc lập để bật chế độ sấy một phần hoặc toàn phòng để tiết kiệm điện năng

IV. Bộ hút hút khí thải

• Động cơ điện Elektrim ( Singapore) / Teco công suất mô tơ: 7.5 kw – 3 ph – 50 Hz
• Lồng quạt hiệu NICOTRA ( Công nghệ Đức – Sản xuất Malaysia)
• Chạy bằng dây đai chống quá tải
• Bộ hút làm bằng thép hộp 50 x50 mạ kẽm
• Bộ điều khiển đóng mở cửa gió vô cấp
• Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.
• Lưu lượng gió ~ 22.000 m3/h

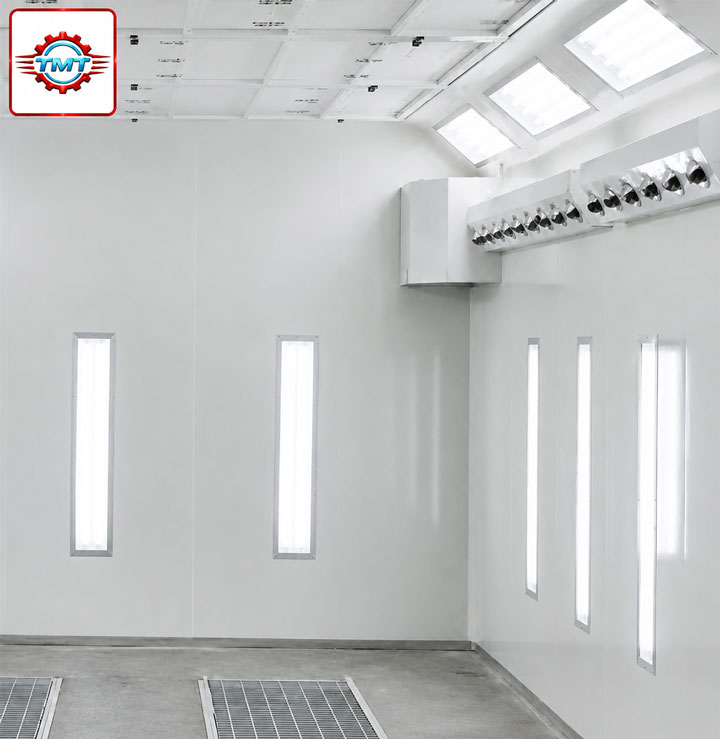

V. Đèn chiếu sáng làm việc

• Đèn trần tổng cộng 32 bóng, mỗi bên 16 bóng loại 1.2m
• Đèn sườn 2 dẫy, tổng 20 bóng, loại 1.2m thiết kế đứng
• Hệ thống chiếu sang bằng đèn LED. Tiết kiệm được từ 50-60% lượng điện tiêu thụ

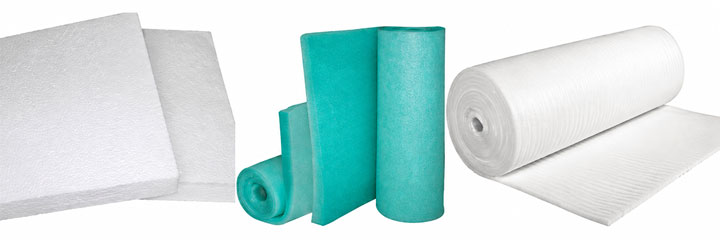

VI. Hệ thống lọc bụi

• Lọc sơ cấp: Hiệu suất lọc trung bình: ~75% , Nhiệt độ làm việc Max 110°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~276 gr/m2
• Bộ lọc sàn: Hiệu suất lọc tbinh: ~64% , Nhiệt độ làm việc Max 350°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~3540 gr/m2
• Bộ lọc trần: Hiệu suất lọc: 96%, Nhiệt độ làm việc Max 120°C, chống cháy  CLASS F1 tiêu chuẩn Din 53438, Khả năng tích bụi 419 gr/m2

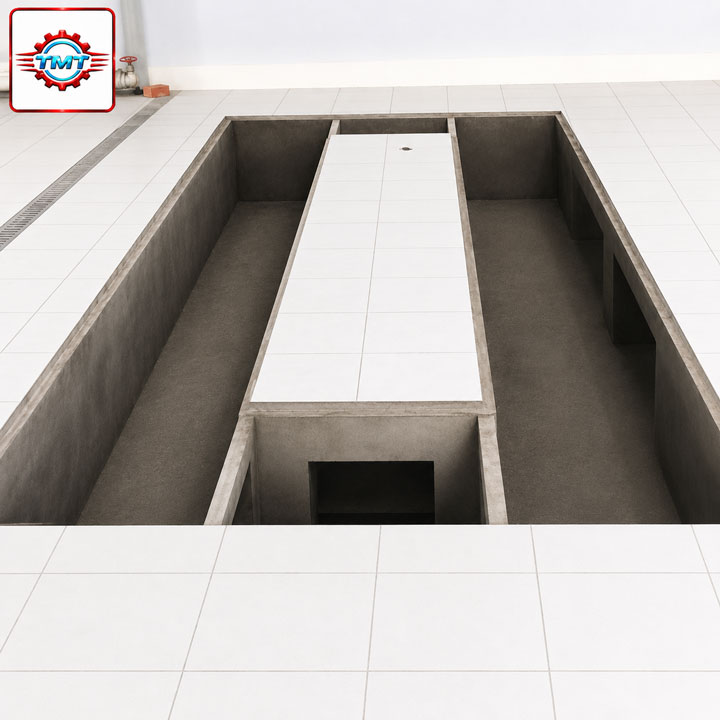

VII. Sàn /đế:

• Bê tông bằng cốt nền xưởng theo bản vẽ tiêu chuẩn của nhà máy cấp, xe ra vào thuận tiện và vệ sinh đơn giản trong quá trình sử dụng. Tân Phát cung cấp bản vẽ và giám sát thi công. Khách hàng tổ chức thi công

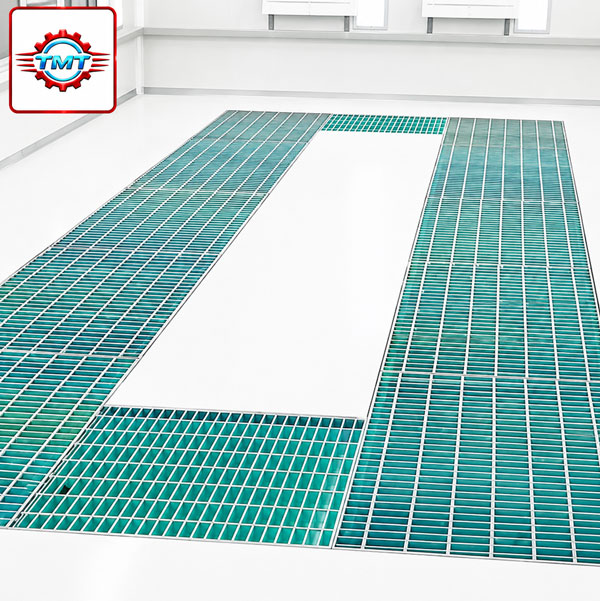

• Sàn mã kẽm nhúng, 2 dãy với bộ lọc bằng sợi thủy tinh, tháo lắp và vệ sinh dễ dàng.

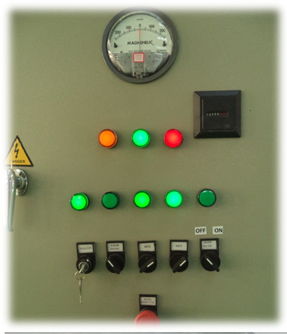

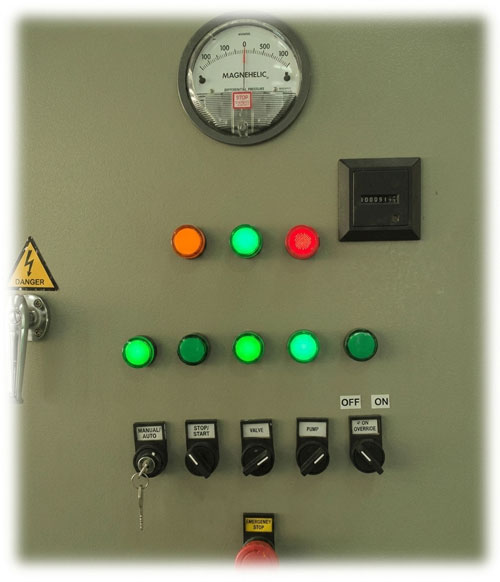

VIII. Tủ điều khiển tự động

• Cài đặt các chế độ hoạt động phòng sấy tự động
• Đèn ảnh báo chế độ sấy
• Đèn cảnh bảo và công tắc đèn dãy bên trái và bên phải
• Bộ đặt nhiệt sấy
• Công tắc ngắt khẩn cấp khi sự cố
• Công tắc chế độ sơn
• Công tắc chế độ sấy
• Bộ đồng hồ đếm thời gian hoạt động, để báo bảo dưỡng đúng định kỳ
• Cảm biến nhiệt & hệ thống điều khiển, tự động ngắt lò khi bộ cấp nhiệt, bộ trao trao đổi nhiệt hoặc quạt bị sự cố, gây nhiệt độ của bộ cấp nhiệt tăng quá mức an toàn.
