Phòng Sơn Nhanh Sấy Gốc Dầu, Gốc Nước Ecotek PSS 18-0106 MN17

Phòng Sơn Sấy Ô Tô Ecotek PSS 18-0106 MN17 Chính Hãng

Đây là phiên bản cao cấp của phòng sơn sấy gốc nước, gốc dầu kết hợp model PSS 18 – 0106 . Điểm khác biệt là có sử dụng bộ dập bụi bằng màng nước và khử mùi than hoạt tính. Đạt quy chuẩn quốc gia về khí thải công nghiệp QCQG 20 : 2009/BTNMT

Phòng sơn nhanh – sấy gốc dầu, gốc nước sử dụng công nghệ thổi gió là công nghệ mới thay thế cho các phương pháp gia nhiệt bằng dầu diesel, hồng ngoại, bức xạ nhiệt. Ưu điểm nhanh – tiết kiệm – bảo vệ môi trường. Đặc biết với phiên bản bộ hút bằng dập bụi – khử mùi than hoạt tính.

Thực tế đã được các hãng xe du lịch, xe thương mại tại Việt Nam tin tưởng sử dụng trải dài trên khắp Việt Nam, để thay thế cho công nghệ phòng sơn Trung Quốc rẻ tiền, không đáp ứng đầy đủ các chỉ số tiêu chuẩn về môi trường, an toàn cháy nổ, cũng yêu cầu ngày càng cao của lĩnh vực bảo dưỡng, sửa ô tô và một số ngành ứng dựng như sơn gỗ, sơn nhựa,..

Cấu tạo chi tiết và thông số kĩ thuật sản phẩm

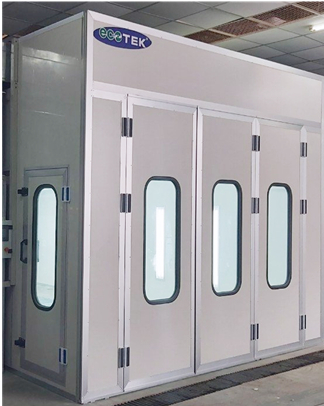

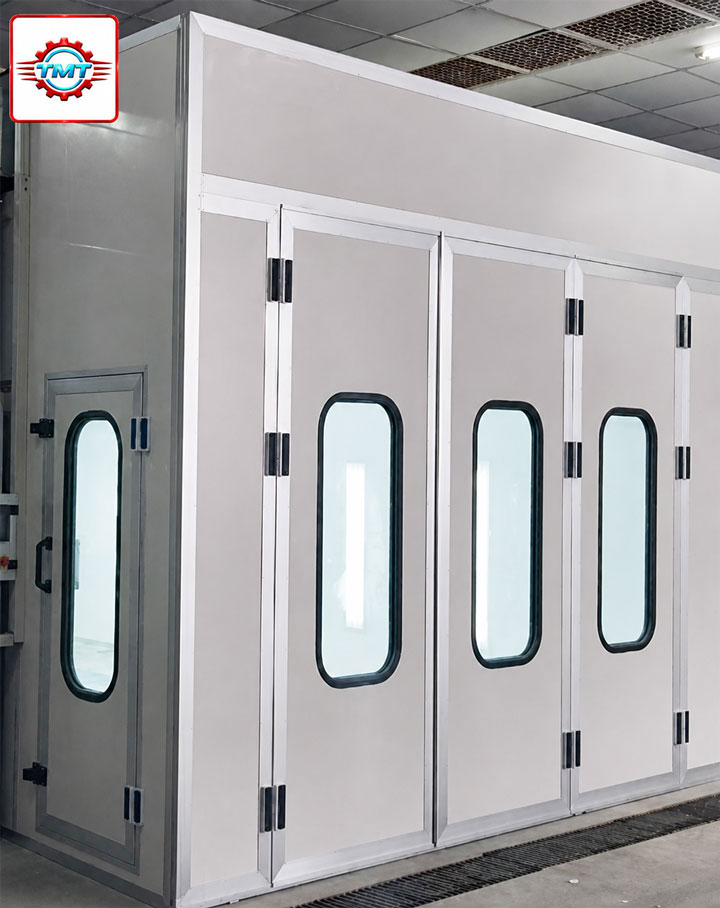

1. Khung – Vách

• Tường panel dầy 50mm, sơn tĩnh điện.
• Khung cửa bằng nhôm tăng cứng tiêu chuẩn Italy
• Mầu sắc: Cam hoặc xanh, trắng hoặc theo tiêu chuẩn các hãng ô tô / nhu cầu khách hàng

2. Kích thước tiêu chuẩn

• Kích thước phủ bì : DxRxC(mm) : 7.000 x 4.000 x 3.400
• Kích thước trong lòng: DxRxC(mm): 6.900 x3.900  x 2.900
• Kích thước cửa chính: RxC(mm): 3.000 x 2.700
• Kích thước cửa phụ: RxC(mm): 750 x 2.000





Kích thước trên thể hiện thông số tiêu chuẩn cho phòng sơn xe du lịch. Khách hàng có thể đưa ra kích thước theo yêu cầu.

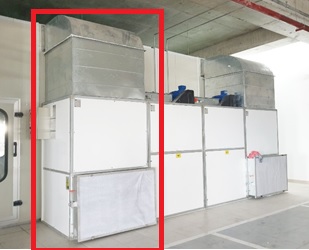

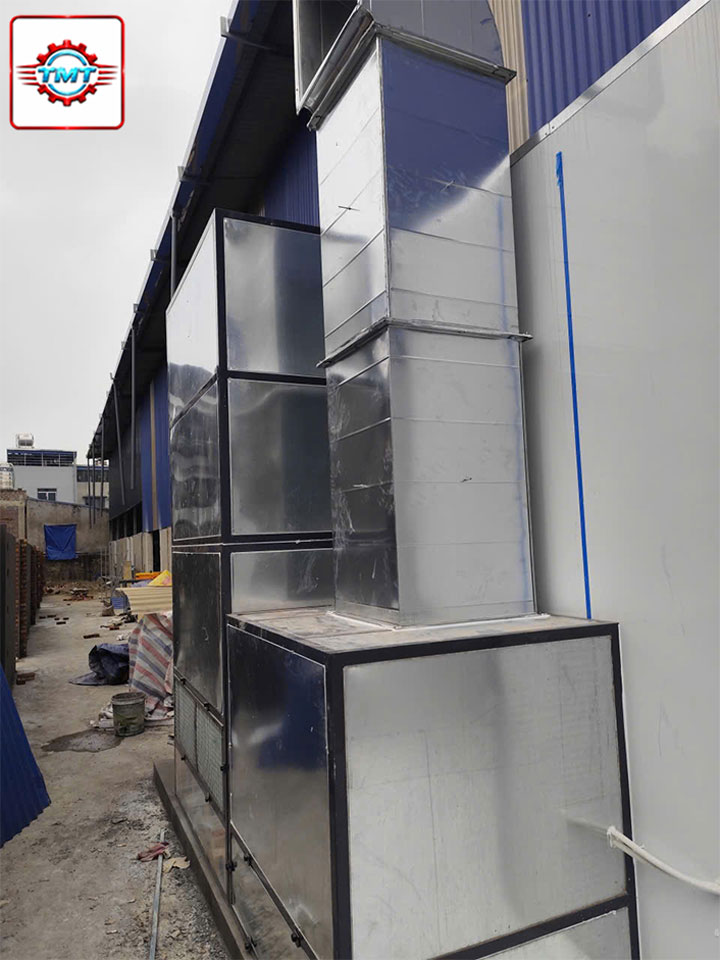

3. Bộ cấp khí

• Động cơ điện Elektrim ( Singapore) / Teco công suất mô tơ: 7.5 kw – 3 ph – 50 Hz
• Lồng quạt hiệu NICOTRA ( Công nghệ Đức – Sản xuất Malaysia)
• Chạy bằng dây đai chống quá tải
• Bộ hút làm bằng thép hộp 50 x50 mạ kẽm
• Bộ điều khiển đóng mở cửa gió vô cấp
• Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.
• Lưu lượng gió max 24.000 m3/h

4. Bộ cấp thổi gió và cấp nhiệt

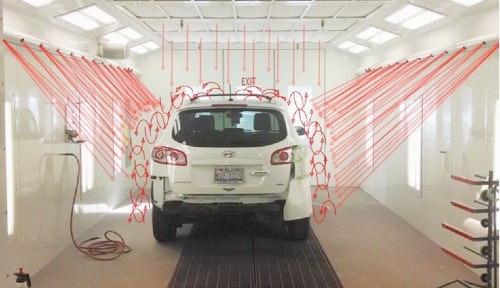

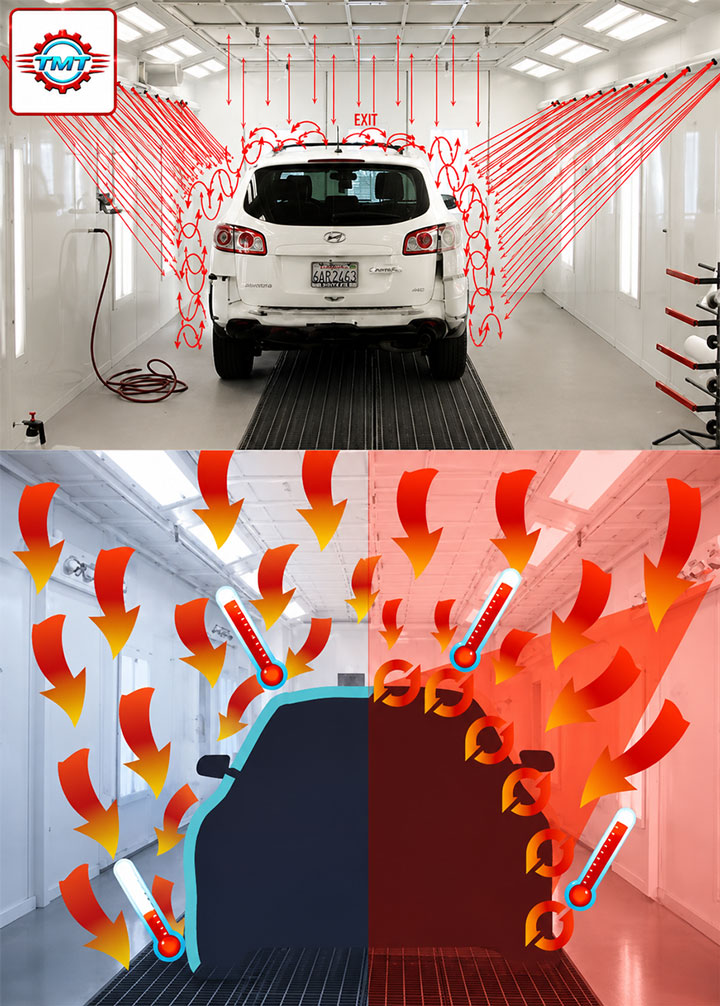

Nguyên lý: Bộ thổi khí được sử dụng để tăng tốc độ và tạo xoáy cho luồng khí nóng trên bề mặt vật sơn. Điều này sẽ làm cho dung môi trong sơn sẽ bay hơi nhanh hơn (đặc biệt là dung môi trong sơn gốc nước với đặc tính khó bay hơi hơn sơn gốc dầu). Phương pháp sấy này cho thời gian sấy rất nhanh mà không làm hỏng bề mặt sơn như phương pháp sấy hồng ngoại thông thường (chỉ khô lớp ngoài mà bên trong không khô).

Hệ thống hệ thống thổi khí được bố trí dọc hai bên vách phòng khi kết hợp với hệ thống sấy của phòng sơn sẽ cho hiệu quả tối ưu.

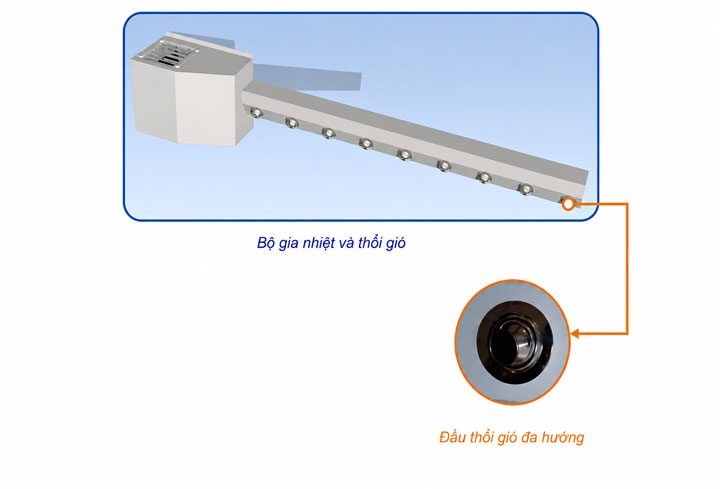

Kiểu 4 Module – 4 Quạt thổi lắp vách trong phòng. Lắp cho phòng sơn không có không gian trống hai bên ngoài vách phòng. Cách lắp này đem lại hiệu quả cao. Hệ thống dễ lắp đặt, chi phí thấp (không cần cắt khoét phòng nguyên bản). Kiểu lắp này cho phép điều khiển độc lập cho 4 vùng

• 04 dàn chia và 4 quạt thổi: Công suất ~ 750Wx4 (~3kW) (Tốc độ khí trong chế độ sấy có thể đạt trung bình từ 2.5 ÷ 3 m/s với độ xoáy cao, tối ưu cho sấy sơn gốc nước)
• Ống chia gió dài 2.600 mm  cho mỗi module (04 module), được làm bằng thép sơn tĩnh điện.
• Đầu thổi gió bằng thép không gỉ gồm 9 chiếc cho mỗi dàn (tổng 36 đầu), có thể điều chỉnh đa hướng.

• Tốc độ làm khô tốt, thích hợp với sấy sơn chuyển lớp (Flash off)

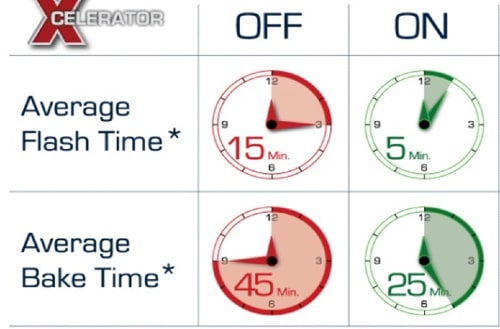

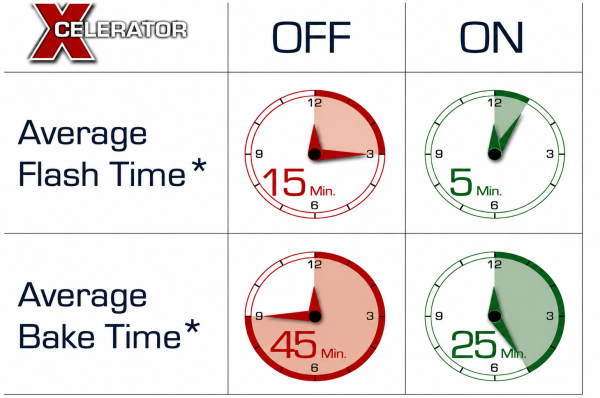

• Các đầu thổi gió có thể điều chỉnh hướng và vùng tác động, nâng cao hiệu quả sấy. Và có thể giảm 30% thời gian sấy so với sấy thể tích truyền thống không có đầu thổi khí.
• Độ đồng đều nhiệt độ quá trình sấy rất cao.
• Không ảnh hưởng tới sức khỏe con người, cho phép làm việc trong thời gian dài với nhiệt độ sấy không quá cao.

• Công suất: 8kW x 4 ~ 32kW
• Nhiệt độ khí nóng tại bề mặt sấy hiệu dụng: 45-80°C
• Các cửa gió tuần hoàn cho bộ thổi khí có khay lọc bằng bông thủy tinh chống cháy.

• Tăng chất lượng sơn lớp sơn. Đặc biệt trong điều kiện thời tiết lạnh
• Tăng chất lượng cho chế độ sấy cuối ( Break oven) hay còn gọi là sấy đông cứng và ổn định lớp sơn.

5. Hệ thống tủ điều khiển

5.a. Tủ điều khiển đồng bộ hệ thống sấy với hệ thống cấp hút của phòng sơn

• Tự khởi động bộ hút trong quá trình sấy để hút hơi nước và dung môi sinh ra ngoài, để tránh hiện tượng bão hòa dung môi trong phòng sơn. Bởi một khi phòng sơn bị bão hòa hơi nước và dung môi sẽ dẫn đến hiệu quả quá trình sấy bị giảm xuống.
• Tự động bật hệ thống thổi khí nóng trước khi sơn nhằm loại bỏ hơi nước trên bề mặt vật sơn. Đặc biệt hữu dụng trong điều kiện thời tiết có gió nồm, hoặc độ ẩm trong không khí cao.
• Tự động bật hệ thống thổi khí và bộ cấp – hút sau khi sấy cuối để làm mát nhanh vật sơn ( ô tô).

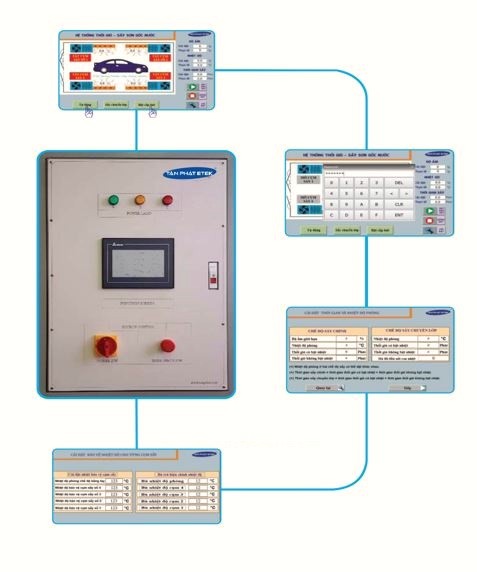

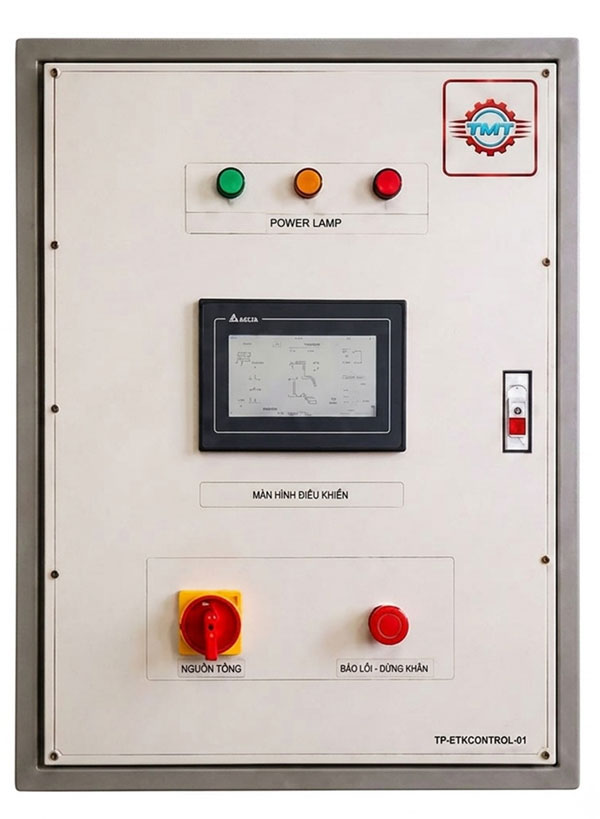

5.b Tủ điện động lực và điều khiển điện tử

• Màn hình cảm ứng LCD 7 inches
• Bộ PLC điều khiển các chế độ hoạt động
• Cảm biến kiểm soát nhiệt độ phòng sơn, nhiệt độ modules sấy.
• Cảm biến đo độ ẩm

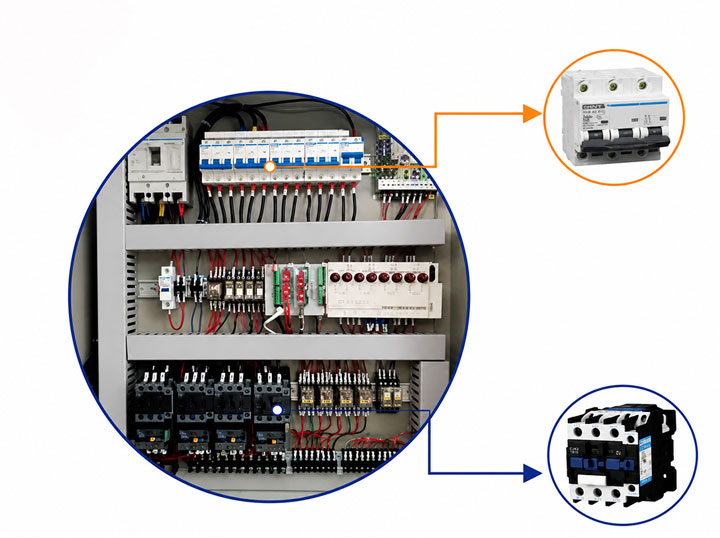

• Các aptomat /CB ; khởi động từ, role nhiệt
• Đèn báo pha điện nguồn
• Công tắc nguồn chính
• Công tắc ngắt khẩn cấp

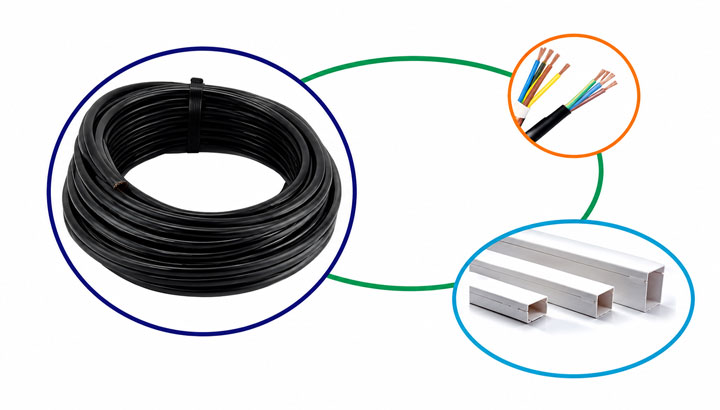

5.c. Hệ thống cáp và máng điện động lực cho hệ thống thổi gió ( nội bộ phòng sơn)

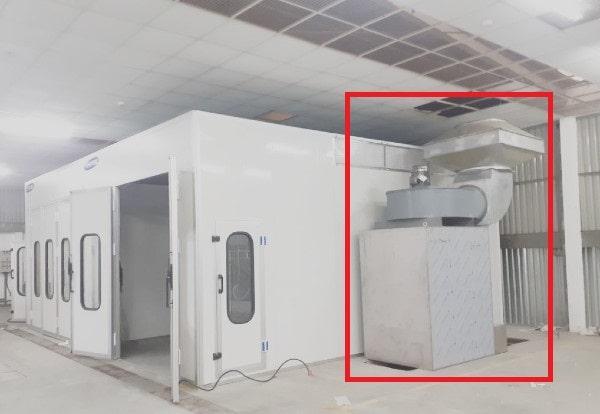

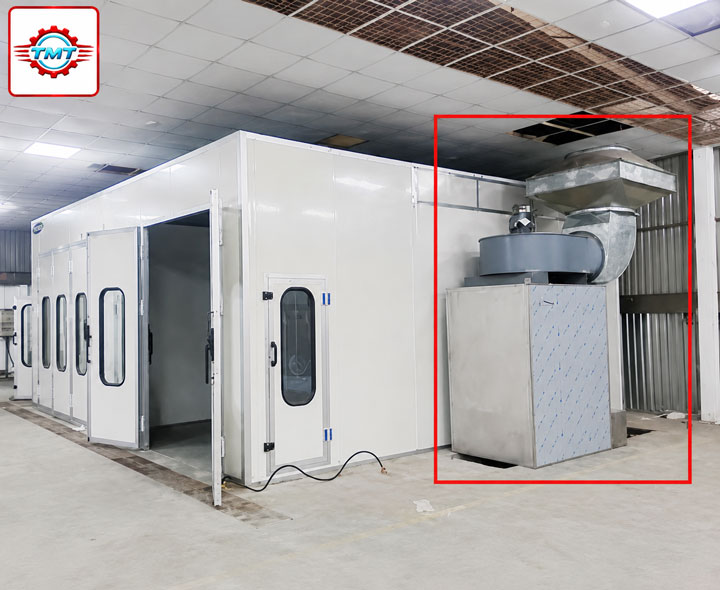

6. Bộ hút khí thải dập bụi bằng nước & xử lý mùi sơn bằng than hoạt tính

Nguyên lý: Dùng màng nước thu bụi sơn trên hiệu quả trên 80%, đồng thời  kết hợp với bộ lọc than hoạt tính sẽ tăng tối đa hiệu quả lọc mùi sơn trước khi đẩy ra ngoài nhằm đáp ứng các yêu cầu khắt khe về Môi trường.

• Bộ điều chỉnh gió cánh đối xứng có khóa hãm
• Bộ bông lọc khay lồng cho phép thay thế bông lọc dễ dàng
• Cửa quan sát trong suốt quan sát mức nước và màng nước
• Các phụ kiện kèm theo như: đồng hồ đo mực nước, các van nước, bộ khởi động từ và rơ le điều khiển mô tơ hút

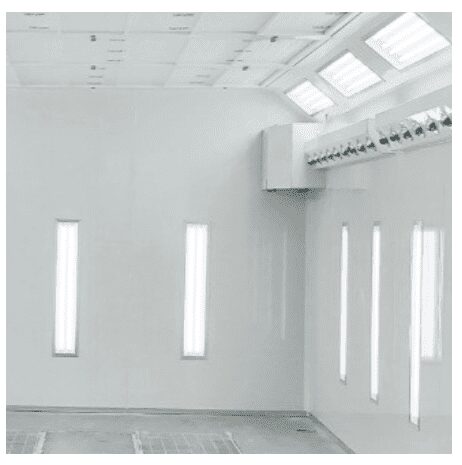

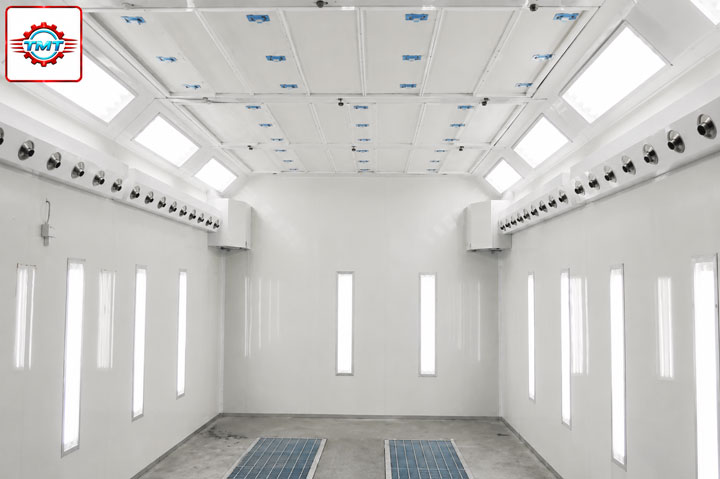

7. Đèn chiếu sáng làm việc

• Đèn trần tổng cộng 32 bóng, mỗi bên 16 bóng loại 1.2m
• Đèn sườn 2 dẫy, tổng 20 bóng, loại 1.2m thiết kế đứng
• Hệ thống chiếu sang bằng đèn LED. Tiết kiệm được từ 50-60% lượng điện tiêu thụ

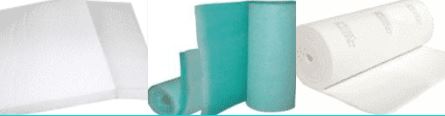

8. Hệ thống lọc bụi

• Lọc sơ cấp: Hiệu suất lọc trung bình: ~75% , Nhiệt độ làm việc Max 110°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~276 gr/m2
• Bộ lọc sàn: Hiệu suất lọc tbinh: ~64% , Nhiệt độ làm việc Max 350°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~3540 gr/m2
• Bộ lọc trần: Hiệu suất lọc: 96%, Nhiệt độ làm việc Max 120°C, chống cháy  CLASS F1 tiêu chuẩn Din 53438, Khả năng tích bụi 419 gr/m2


9. Sàn đế

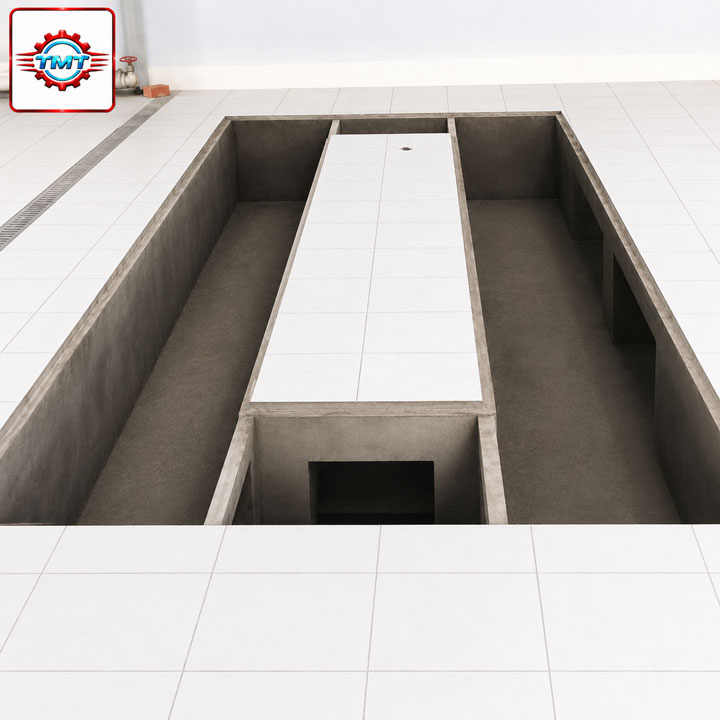

• Bê tông bằng cốt nền xưởng theo bản vẽ tiêu chuẩn của nhà máy cấp, xe ra vào thuận tiện và vệ sinh đơn giản trong quá trình sử dụng. Tân Phát cung cấp bản vẽ và giám sát thi công. Khách hàng tổ chức thi công

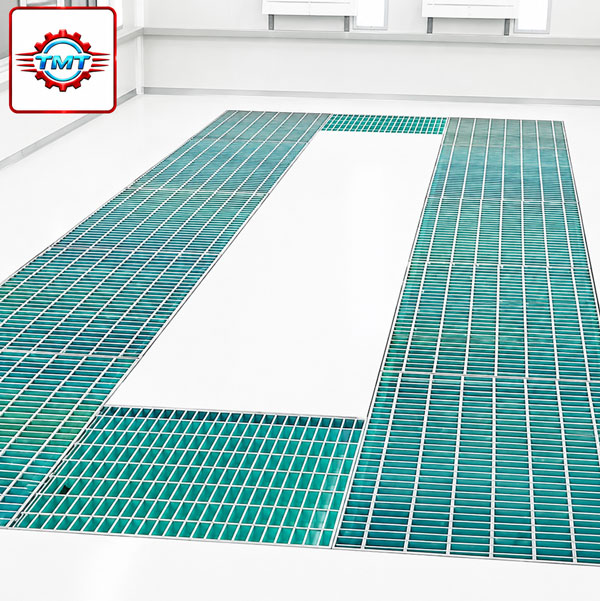

• Sàn mã kẽm nhúng, 2 dãy với bộ lọc bằng sợi thủy tinh, tháo lắp và vệ sinh dễ dàng.


Ưu điểm của sản phẩm

Phòng sơn Ecotek PSS 18-0106 MN17 giúp xưởng nâng cao hiệu quả vận hành nhờ kết hợp đồng thời ba nhóm công nghệ: thổi gió nóng để sấy nhanh, màng nước để dập bụi sơn và than hoạt tính để xử lý mùi dung môi.

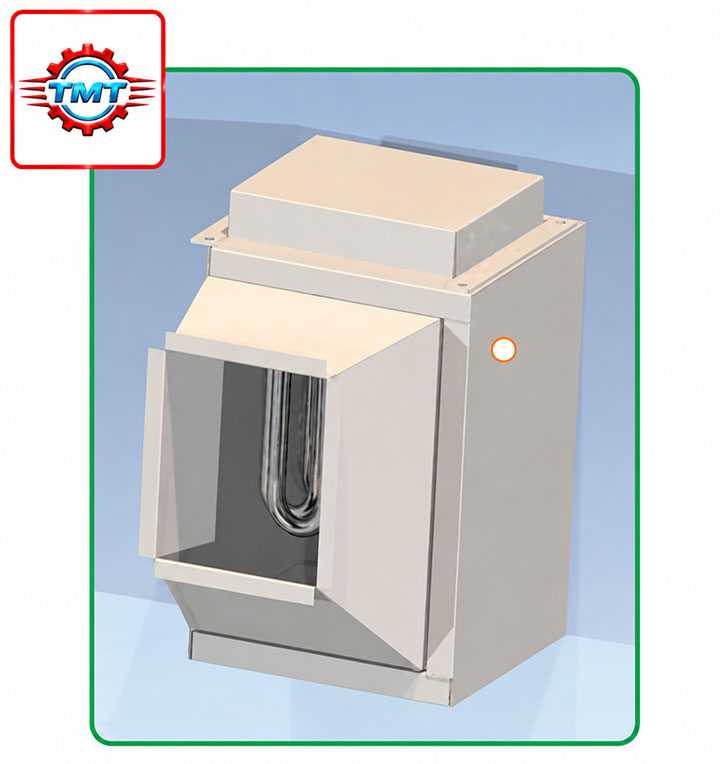

Hệ thống thổi gió định hướng giúp rút ngắn thời gian sấy, đặc biệt trong công đoạn sấy chuyển lớp của sơn gốc nước. Bộ gia nhiệt điện trở giúp nhiệt độ đồng đều hơn, hạn chế tình trạng nóng cục bộ. Bộ hút khí thải dập bụi và khử mùi giúp xưởng đáp ứng tốt hơn các yêu cầu về môi trường.

Đây là giải pháp phù hợp cho các xưởng muốn thay thế công nghệ phòng sơn cũ, n

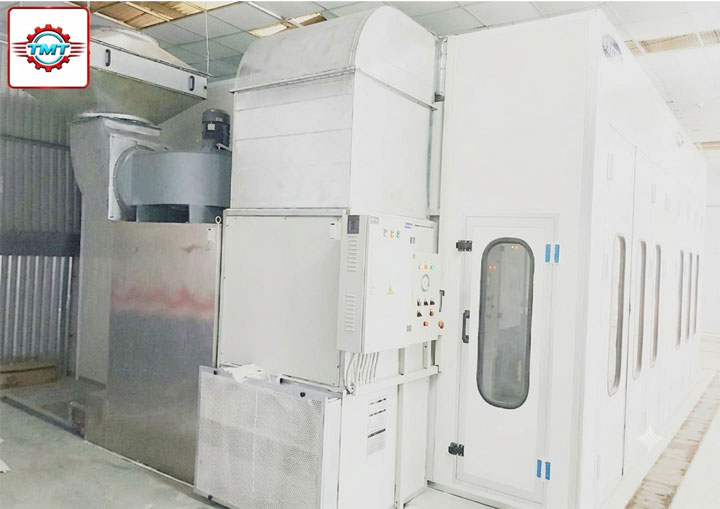

Hình ảnh thực tế sản phẩm
