Cầu nâng ô tô 2 trụ

Giới thiệu tổng quan về cầu nâng 2 trụ

Cầu nâng 2 trụ là thiết bị nâng hạ thủy lực chuyên dụng trong các trạm dịch vụ và garage sửa chữa ô tô. Thiết bị cấu tạo từ hai trụ thép chịu lực đặt đối xứng, vận hành bằng hệ thống ty ben thủy lực (xylanh lực) kết hợp hệ thống cáp thép đồng tốc để cân bằng hành trình nâng của hai tay cầu.

Về mặt công năng, thiết bị này tối ưu hơn cầu nâng cắt kéo và cầu nâng 4 trụ khi thực hiện các công việc sửa chữa hệ thống gầm, hệ thống treo, cơ cấu lái, truyền động (hộp số) và thay dầu động cơ. Nhờ cơ cấu nâng đỡ bằng 4 tay cầu tiếp xúc trực tiếp vào khung gầm, toàn bộ khoảng không gian dưới bụng xe được giải phóng, giúp tăng hiệu suất làm việc của kỹ thuật viên lên 40% so với phương pháp kích gầm và dùng mễ kê truyền thống.

So sánh cầu nâng 2 trụ phân khúc phổ thông và phân khúc cao cấp

Dựa trên tiêu chuẩn kỹ thuật và giá thành, thiết bị nâng hạ 2 trụ được chia làm hai phân khúc rõ rệt để nhà đầu tư cân đối ngân sách:

• Cầu nâng 2 trụ phổ thông (giá rẻ): Thân vỏ trụ sử dụng thép có độ dày tiêu chuẩn thấp hơn. Cơ cấu khóa an toàn (lock khóa) hoạt động bằng lẫy cơ học, yêu cầu thợ phải giật dây cáp cơ ở cả hai bên hoặc một bên trụ để mở khóa khi hạ cầu. Hệ thống phớt dầu thủy lực có tuổi thọ trung bình, phù hợp cho xưởng có tần suất nâng hạ ở mức vừa phải.

• Cầu nâng 2 trụ cao cấp: Khung vỏ kết cấu từ thép cường độ cao đạt tiêu chuẩn CE (Châu Âu) hoặc các tiêu chuẩn khắt khe từ Mỹ, Nhật Bản. Thiết bị sử dụng cơ cấu khóa an toàn bằng điện từ (chỉ cần thao tác bấm nút bấm trên tủ điều khiển để mở khóa cóc tự động). Hệ thống thủy lực tích hợp van an toàn chống quá tải, mô-tơ đạt công suất tối ưu và phớt dầu có độ bền cơ học cao, chống rò rỉ áp suất trong thời gian dài.

💡 Khuyến nghị kỹ thuật: Nhà đầu tư cần căn cứ vào chu kỳ vận hành và tần suất nâng hạ thực tế của xưởng để lựa chọn thiết bị. Việc sử dụng thiết bị phân khúc cao cấp giúp giảm thiểu thời gian chết (dừng xưởng) do sự cố tụt áp thủy lực, hỏng phớt hoặc mòn lẫy khóa cơ, tối ưu hóa chi phí vận hành dài hạn.

Phân loại các dòng cầu nâng hai trụ trên thị trường hiện nay

Xét theo kết cấu hình học và phương thức đi đường ống dầu/cáp đồng tốc, thiết bị được chia làm hai dòng chính:

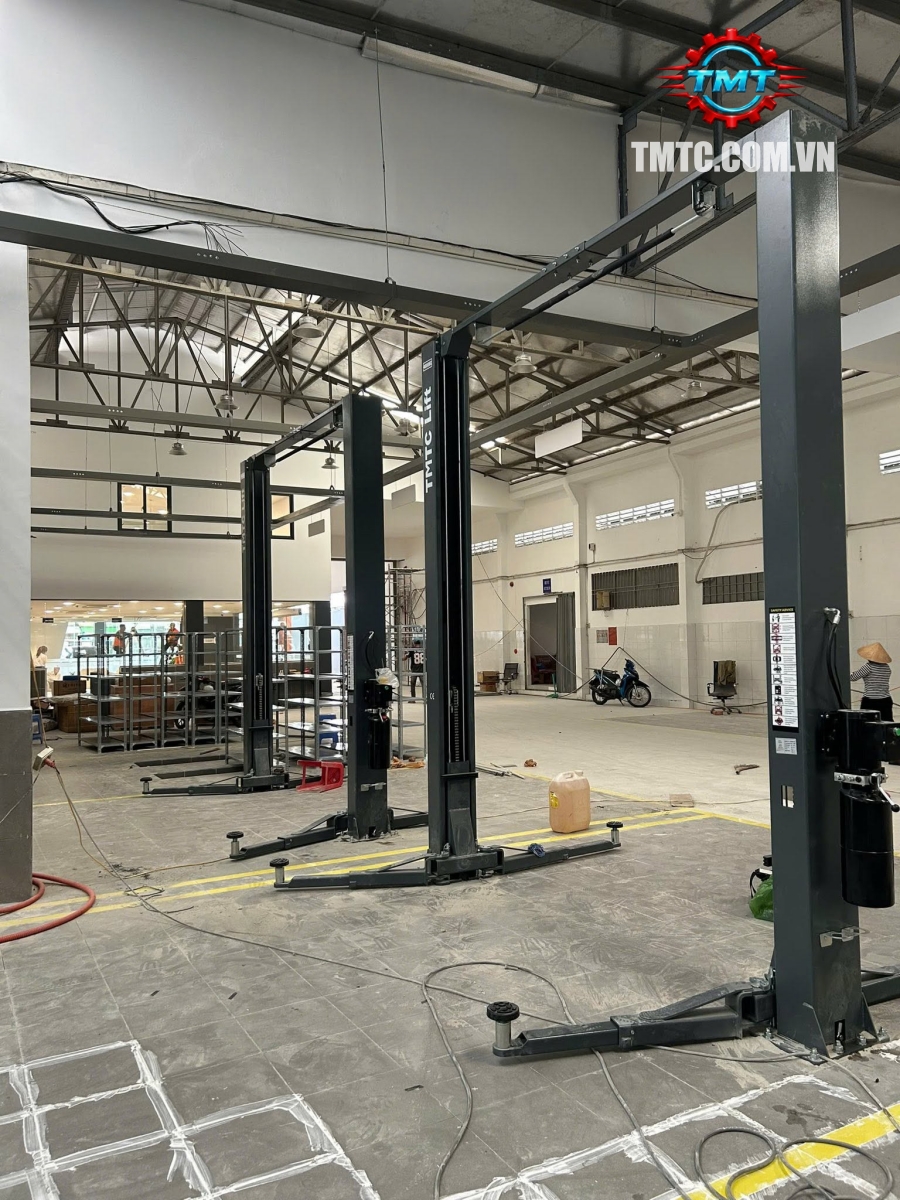

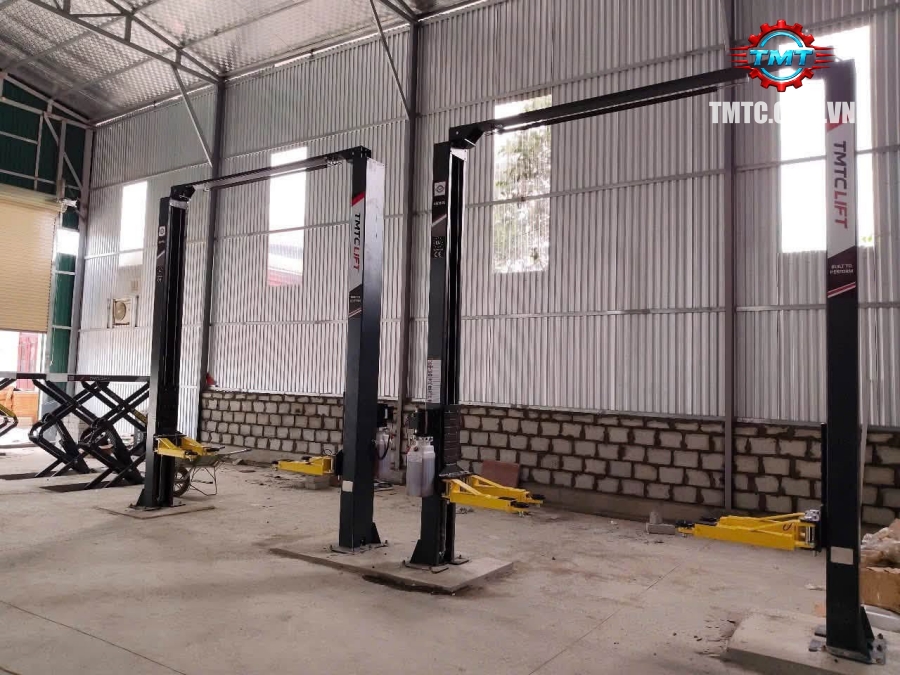

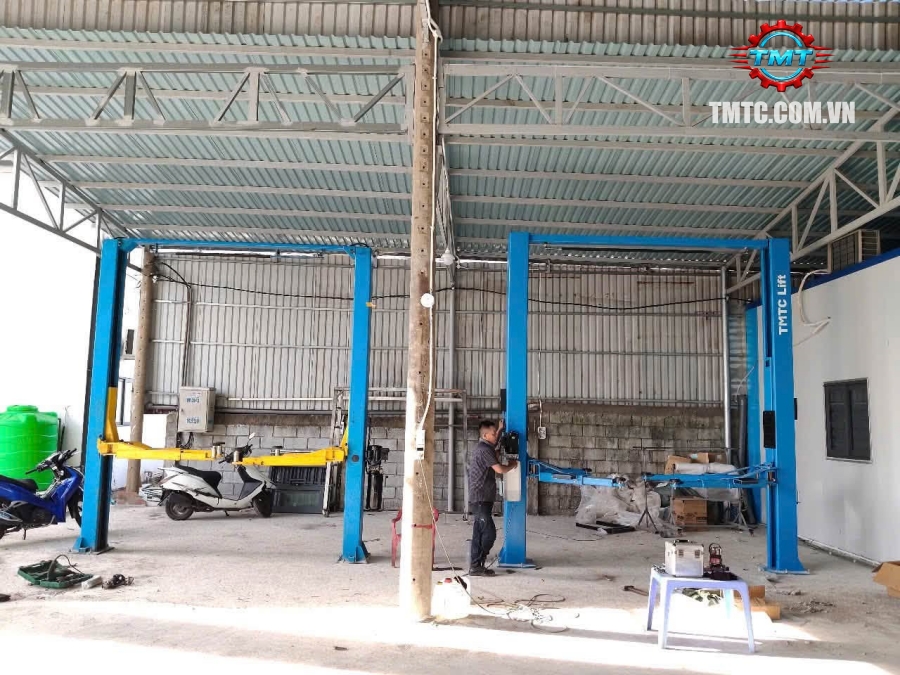

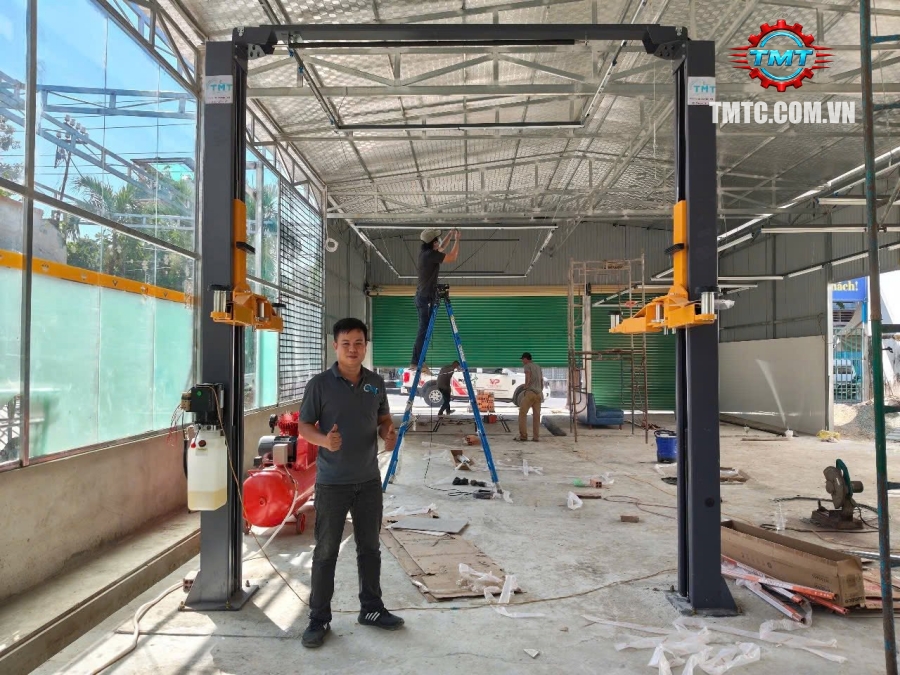

Cầu nâng 2 trụ giằng trên (Cổng trên)

Dòng thiết bị này thiết kế dây cáp cân bằng hành trình và đường ống dẫn dầu thủy lực chạy phía trên đỉnh hai trụ, cố định bằng một giá khung thép ngang tạo thành kết cấu dạng cổng.

• Đặc tính kỹ thuật: Mặt sàn giữa hai trụ hoàn toàn phẳng, tạo điều kiện thuận lợi cho việc di chuyển kích cá sấu, thiết bị hứng hút dầu thải hoặc tủ đồ nghề. Đỉnh cổng tích hợp thanh giới hạn hành trình (thanh cảm biến). Khi mui xe tiếp xúc với thanh này, hệ thống điện điều khiển sẽ tự động ngắt nguồn mô-tơ, ngăn chặn rủi ro quá hành trình gây va chạm trần xe.

• Yêu cầu mặt bằng: Chiều cao thông thủy tối thiểu của trần xưởng phải đạt từ 3.8m đến 4.2m để đủ điều kiện lắp đặt cố định khung trụ.

Cầu nâng 2 trụ giằng dưới (Cổng dưới)

Dòng thiết bị này thiết kế dây cáp cân bằng và đường ống dầu chạy phía dưới mặt sàn, được bảo vệ bằng một máng thép mỏng (gờ cáp) bắt vít nối liền hai chân đế trụ.

• Đặc tính kỹ thuật: Chiều cao tổng thể của thiết bị thấp (thường dưới 3m), đáp ứng điều kiện lắp đặt tại các nhà xưởng có trần thấp, mặt bằng hạn chế hoặc garage có tính chất tạm thời.

• Hạn chế: Gờ thép dưới sàn tạo độ gồ ghề, gây cản trở và giảm sự linh hoạt khi đẩy các thiết bị phụ trợ hoặc kích bệ qua lại giữa hai lòng trụ.

Quy trình vận hành cầu nâng ô tô 2 trụ an toàn

Vận hành thiết bị nâng hạ thủy lực bắt buộc phải tuân thủ nghiêm ngặt quy trình kỹ thuật để kiểm soát rủi ro mất an toàn lao động và hư hỏng tài sản:

1. Giai đoạn chuẩn bị: Xả toàn bộ dầu thủy lực để hạ tay cầu về vị trí thấp nhất (điểm chết dưới). Mở rộng tối đa góc quay của các tay cầu để phương tiện tiến vào tâm xưởng giữa hai trụ nâng.

2. Định vị điểm nâng: Điều chỉnh chiều dài tay cầu và vặn ren các cục cao su kê cầu, đặt chính xác vào vị trí điểm kích nâng (Jack points) trên khung gầm xe theo sơ đồ kỹ thuật của nhà sản xuất ô tô.

3. Nâng thử tải: Kích hoạt mô-tơ để nâng xe lên cách mặt sàn từ 15cm – 20cm. Dừng hành trình, tiến hành test tải bằng cách lắc nhẹ xe để kiểm tra độ thăng bằng, độ bám của cao su kê và cơ cấu khóa góc quay tay cầu.

4. Nâng hành trình chính thức: Khi thiết bị và phương tiện đạt độ ổn định, tiếp tục bấm giữ nút nâng cho đến khi đạt chiều cao làm việc phù hợp.

5. Kích hoạt lock khóa an toàn (Bắt buộc): Ngay sau khi dừng hành trình nâng, gạt cần xả dầu thủy lực của bơm để cầu hạ nhẹ xuống, giúp các cóc hãm cơ khí khớp hoàn toàn vào các tầng cá răng trên thân trụ. Tuyệt đối không để hệ thống xylanh thủy lực chịu áp lực tải liên tục trong suốt quá trình sửa chữa.

6. Quy trình hạ cầu: Bấm nút nâng cầu lên khoảng 2cm – 3cm để các cóc hãm mở góc gài. Thực hiện giật dây cáp cơ (hoặc nhấn nút mở khóa điện từ) để nhả hoàn toàn khóa an toàn, sau đó ấn giữ cần xả để dầu hồi về bình chứa, hạ cầu về vị trí ban đầu.

Xem video về lắp đặt cầu nâng 2 trụ cho khách hàng của Thiết Bị TMTC:

Các lỗi kỹ thuật và rủi ro vận hành cầu nâng 2 trụ cần lưu ý

Hầu hết các sự cố kỹ thuật và tai nạn lao động liên quan đến thiết bị nâng hạ 2 trụ đều xuất phát từ sai sót trong vận hành và bảo dưỡng:

• Quá tải trọng định mức: Sử dụng dòng cầu nâng 2 trụ 3.5 tấn để nâng các phương tiện có khối lượng bản thân vượt tải hoặc xe hoán cải chở hàng nặng. Đối với các dòng xe SUV cỡ lớn, xe bán tải (Pick-up) có phân bổ tự trọng cầu sau lớn như Ford Ranger, Ram 1500, xưởng bắt buộc phải vận hành dòng cầu nâng 2 trụ 4 tấn trở lên để bảo đảm hệ số an toàn cơ học.

• Vận hành sai quy trình khóa tải: Bỏ qua bước xả dầu để sập khóa hãm cơ khí, khiến áp suất dầu trong xylanh luôn duy trì ở mức cao. Trạng thái này kéo dài dễ dẫn đến hiện tượng tụt áp, nổ đường ống dẫn dầu hoặc hỏng phớt, gây sụt tải đột ngột.

• Hệ thống cáp đồng tốc bị sai lệch: Không kiểm tra, tăng cáp định kỳ khiến dây cáp bị chùng, làm hai tay cầu nâng lệch hành trình, dẫn đến hiện tượng mất cân bằng động và lật xe trên cầu.

Video bảo trì, lắp đặt cầu nâng 2 trụ

Đánh giá các thương hiệu cầu nâng 2 trụ trên thị trường

Dựa trên số liệu thực tế và phản hồi kỹ thuật tại thị trường Việt Nam, thiết bị được phân chia theo các nguồn gốc xuất xứ sau:

• Cầu nâng 2 trụ Peak: Thương hiệu đạt tiêu chuẩn xuất khẩu toàn cầu. Ưu điểm nằm ở cơ cấu cơ khí chính xác, hệ thống khóa an toàn giải phóng bằng 1 bên giật dây (tiết kiệm thao tác cho thợ), vật liệu thép kết cấu có modul đàn hồi cao và nước sơn tĩnh điện chống oxy hóa tốt.

• Cầu nâng 2 trụ Trung Quốc nội địa (Titano, Launch, Gaochang): Thuộc phân khúc tối ưu chi phí đầu tư ban đầu. Các sản phẩm chính ngạch từ các nhà máy lớn này có thông số kỹ thuật chính xác, kết cấu cơ khí đồng bộ, tuổi thọ linh kiện đạt từ 7 – 10 năm nếu được bảo dưỡng định kỳ.

• Cầu nâng 2 trụ Ý / Mỹ (Rotary, Ravaglioli): Phân khúc cao cấp, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt nhất của các xưởng dịch vụ chính hãng (Tổ hợp 3S/4S) như Toyota, Mercedes-Benz, BMW. Thiết bị có độ bền cơ học vượt trội và tích hợp nhiều công nghệ an toàn tự động.

Địa chỉ cung cấp cầu nâng 2 trụ chính hãng, lắp đặt trọn gói kỹ thuật

Để bảo đảm thiết bị vận hành ổn định, tránh hiện tượng lệch tâm hoặc lún móng, chủ đầu tư cần lựa chọn các đơn vị phân phối trực tiếp có năng lực kỹ thuật và đầy đủ tư cách pháp nhân.

Tại Thiết Bị TMTC Chúng tôi cung cấp giải pháp thiết bị garage toàn diện với cam kết:

• Báo giá cầu nâng 2 trụ trực tiếp từ nhà máy nhập khẩu, tối ưu chi phí trung gian.

• Cung cấp đầy đủ chứng nhận xuất xứ, chất lượng (CO/CQ) và hồ sơ kiểm định an toàn kỹ thuật.

• Khảo sát địa chất mặt bằng xưởng, cung cấp bản vẽ thiết kế móng và mác bê tông tiêu chuẩn.

• Đội ngũ kỹ sư cơ khí thực hiện bàn giao, lắp đặt, căn chỉnh độ thăng bằng laser và hướng dẫn chuyển giao công nghệ vận hành trọn gói trên toàn quốc.

Quý khách hàng vui lòng liên hệ hotline để nhận bộ tài liệu thông số kỹ thuật và bảng giá cầu nâng 2 trụ chi tiết.
