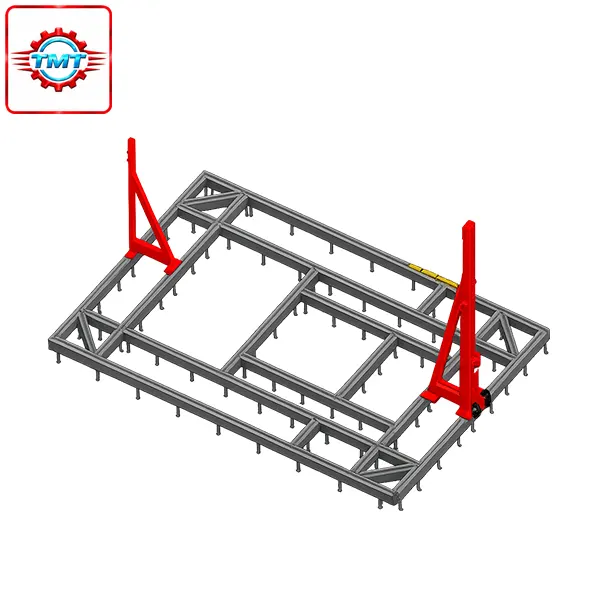

Bộ kéo nắn khung xe tai nạn kiểu chìm DooCar
– Model: G7
– Nhà sản xuất: Doocar – Trung Quốc
– Bộ khung chịu lực, lắp đặt kiểu chìm Kích thước 4.5 x 7m
3. Hệ thống THÁP KÉO và PHỤ KIỆN dùng cho bộ G7 ( Phương án 1)
Model: Doocar D 100
Hệ thống tháp kéo và phụ kiện kéo D100
Mô tả: Là hệ thống tháp kéo và phụ kiện kéo để sử dụng với giàn kéo nắn âm sàn G6 và G7
Hệ thống bao gồm:
1. Hệ cố định khung xe xuống bệ kéo
– 23: 04 DC-G0122 Đế chân kẹp chính
– 24: 04 DC-G0800 Miệng kẹp chính
– 27: 04 DC-G0120 Tăng độ cao kẹp
2. Hệ các tháp kéo thủy lực, xích kéo
– 01: 08 DC-G0105 Neo móc xích
– 02: 02 DC-G0106 Neo mắt tỳ xy lanh
– 03: 01 DC-G0107 Neo dòng dọc kéo
– 04: 01 DC-G0108 Cố định xích
– 05: 01 DC-G0109 Đầu tỳ cầu
– 06: 01 DC-G0110 Thanh nối dài đầu tỳ
– 07: 01 DC-005 Xy lanh thủy lực
– 08: 04 DC-G0111Xích cỡ 5/16*5′
– 09: 02 DC-G0112Xích cỡ 5/16*9′
– 10: 01 DC-G4151Xích đầu móc và đầu đẹp
– 11: 01 DC-G0113 Xích cỡ 3/8*15′
– 12: 01 DC-G6350 Cáp treo
– 13: 01 DC-G0114 Cáp an toàn
– 25: 04 DC-G0123 Móc thiết căng xích
– 26: 08 DC-G0121 Chêm khóa
chính
– 28: 01 DC-140 Bơm tay thủy lực
– 29: 01 DC-110 Bơm chân thủy lực khí nén
– 30: 01 DC-1024 Tháp kéo
– 31: 01 DC-0125 Tháp cố định
3. Hệ các phụ kiện kéo và giá treo
– 14: 01 DC-G6300 Đai kéo nylon
– 15: 02 DC-G0055 Kẹp mini
– 16: 02 DC-G0300 Kẹp tự siết
– 17: 01 DC-G0205 Kẹp miệng C
– 18: 01 DC-G1200 Móc kéo đôi
– 19: 01 DC-G4120 Móc nối xích
– 20: 02 DC-G1100 Bích nối
– 21: 01 DC-G4047 Thanh kéo khung
– 22: 01 DC-G0670 Kẹp miệng
– 32: 01DC-G0150 Bảng treo dụng cụ
4. Hệ thống THÁP KÉO và PHỤ KIỆN dùng cho bộ G7 ( Phương án 2)
Hệ thống tháp kéo và phụ kiện kéo D300
Mô tả:
- Là hệ thống tháp kéo và phụ kiện kéo để sử dụng với giàn kéo nắn âm sàn G6 và G7.
Hệ thông bao gồm:
1. Hệ cố định khung xe xuông bệ kéo
– 29: 04 DC-G0122 Đế chân kẹp chính
– 30: 04 DC-G0800 Miệng kẹp chính
– 33: 04 DC-G0120 Tăng độ cao kẹp chính
2. Hệ các tháp kéo thủy lực, xích kéo.
– 01: 08 DC-G0105 Neo móc xích
– 02: 03 DC-G0106 Neo mắt tỳ xy lanh
– 03: 01 DC-G0107 Neo dòng dọc kéo
– 04: 03 DC-G0108 Cố định xích
– 05: 03 DC-G0109 Đầu tỳ cầu
– 06: 01 DC-G0110 Thanh nối dài đầu tỳ
– 07: 02 DC-005 Xy lanh thủy lực
– 08: 04 DC-G0111 Xích cỡ 5/16*5′
– 09: 02 DC-G0112 Xích cỡ 5/16*9′
– 10: 02 DC-G4151 Xích đầu móc và đầu đẹp
– 11: 01 DC-G0113 Xích cỡ 3/8*15′
– 12: 01 DC-G6350 Cáp treo
– 13: 01 DC-G0114 Cáp an toàn
– 31: 04 DC-G0123 Móc thiết căng xích
– 32: 08 DC-G0121 Chêm khóa
– 34: 02 DC-110 Bơm chân thủy lực khí nén
– 35: 01 DC-0124 Tháp kéo
– 36: 02 DC-0125 Tháp cố định
3. Hệ các phụ kiện kéo và giá treo
– 14: 02 DC-G6300 Đai kéo nylon
– 15: 01 DC-G0056 Kẹp miệng nhỏ mini
– 16: 02 DC-G0300 Kẹp tự siết
– 17: 02 DC-G0055 Kẹp mini
– 18: 01 DC-G0750 Kẹp mép
– 19: 01 DC-105 Kìm chết
– 20: 01 DC-G2450 Kẹp kéo ụ treo
– 21: 04 DC-G1100 Bích nối
– 22: 02 DC-G4047 Thanh kéo khung
– 23: 02 DC-G0205 Kẹp miệng C
– 24: 01 DC-G1200 Móc kéo đôi
– 25: 02 DC-G4120 Móc nối đôi
– 26: 01 DC-G1300 Móc kéo L
– 27: 01 DC-F6410 Móc kéo số 7
– 28: 02 DC-G0670 Kẹp miệng
– 37: 01 DC-6000 Bộ thước đo
– 38: 01 DC-100 Bộ búa giật
– 39: 01 DC-101 Chống cửa
– 40: 01 DC-G0150 Bảng treo dụng cụ
5. Bộ thước đo M5 ( Phương án 1)
Mô tả kỹ thuật:
– Bộ gồm nhiều cỡ đầu đo và thước gá phù hợp đo nhiều vị trí khác nhau
Bao gồm:
– 01 Thước chính M5 (250mm-2950mm)
– 01 Thanh dẫn (20mm-450mm)
– 01 Thanh dẫn (20mm-340mm)
– 01 Thanh dẫn (20mm-155mm)
– 01 Thanh PIN
– 01 Đầu đo nam châm
– 01 Đầu đệm thêm
– 16 Đầu đo cỡ: 8,10,12,14,15,16,17,18,19,20,21,22,24,25,26,28 mm
– 01 Đầu nối đầu đo 90°
– 01 Đầu côn nhỏ
– 01 Đầu côn đại
– 01 Đầu nón gân
6. Bộ thước đo M7 ( Phương án 2)
Mô tả kỹ thuật:
– Bộ khung thước đo đối xứng dọc theo khung xe
Bao gồm:
– 01 bộ khung thân thước chính
– 04 bộ khung thước đo các điểm dưới gầm
– 01 bộ khung thước đo các điểm cạnh và nóc
– Bộ thích hợp với xe con và SUV
– Kết hợp với bộ dụng cụ kéo nắn
TÓM TẮT HỆ KÉO NẮN VỚI PHƯƠNG ÁN BỆ CHÌM DOOCAR G7 như sau:
1. Bệ kéo nắn Doocar G7
2. Cầu nâng nâng xe GL 1001
3. bộ tháp kéo và phụ kiện D100 hoặc D300
4. Bộ thước đo M5 hoặc M7
