Chi Tiết Cầu Tạo Cầu Nâng 1 Trụ Rửa Xe Ô Tô Đầy Đủ Nhất

Cầu nâng 1 trụ là thiết bị nâng hạ chuyên dụng, đặc biệt phổ biến trong ngành chăm sóc và bảo dưỡng ô tô nhờ khả năng xoay 360 độ và tính linh hoạt cao. Vậy cấu tạo của cầu nâng 1 trụ rửa xe ô tô gồm những thành phần gì, nguyên lý hoạt động ra sao, hãy cùng Thiết Bị TMTC tìm hiểu chi tiết qua bài viết dưới đây!

Tổng quan về cầu nâng 1 trụ

Cầu nâng 1 trụ là thiết bị nâng hạ dùng áp lực thủy lực để nâng toàn bộ thân xe lên cao. Mục đích chính là giúp nhân viên kỹ thuật tiếp cận dễ dàng khu vực gầm xe, bánh xe và các bộ phận khó quan sát, từ đó thực hiện các công việc:

• Vệ sinh gầm xe: Loại bỏ bùn đất, dầu mỡ một cách triệt để.

• Bảo dưỡng, thay dầu: Tiếp cận ốc xả nhớt, bầu lọc dầu.

• Kiểm tra kỹ thuật: Đánh giá tình trạng thước lái, hệ thống treo, lốp và phanh.

5 bộ phận chi tiết hình thành cấu tạo cầu nâng 1 trụ

Một bộ cầu nâng 1 trụ được lắp đặt đầy đủ các chi tiết sẽ gồm 5 chi tiết cấu tạo dưới đây:

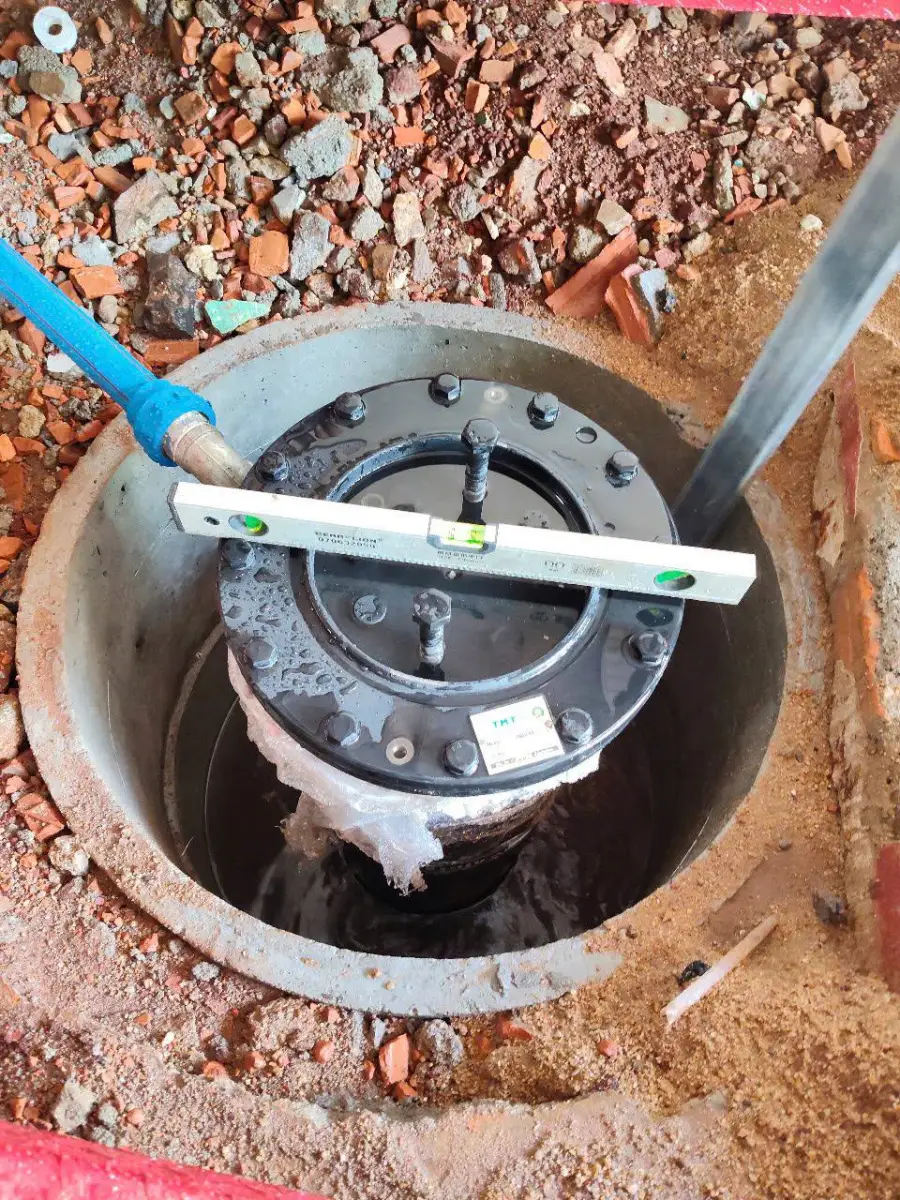

Hệ thống xi lanh thủy lực (Trụ chính)

Đây là bộ phận quan trọng nhất, đóng vai trò là “xương sống” của toàn bộ cầu nâng.

• Piston (Ti piston): Bộ phận này chịu toàn bộ tải trọng của xe. Độ bóng bề mặt (độ nhám) của piston cực kỳ quan trọng; nó phải được mạ crom cứng để giảm ma sát với phớt, đồng thời chống lại sự ăn mòn từ hóa chất rửa xe.
• Vỏ xi lanh (Xi lanh ngoài): Được chôn sâu dưới đất, lớp vỏ ngoài thường được bọc một lớp composite hoặc sơn chống gỉ đặc biệt để cách ly hoàn toàn với môi trường đất ẩm, tránh tình trạng oxy hóa gây rò rỉ dầu ra đất (gây ô nhiễm môi trường).
• Gioăng/Phớt: Đây là bộ phận “nhạy cảm” nhất. Khi piston lên xuống, phớt phải giữ kín tuyệt đối để không thoát dầu ra ngoài và ngăn cát bụi chui vào lòng xi lanh gây xước piston.

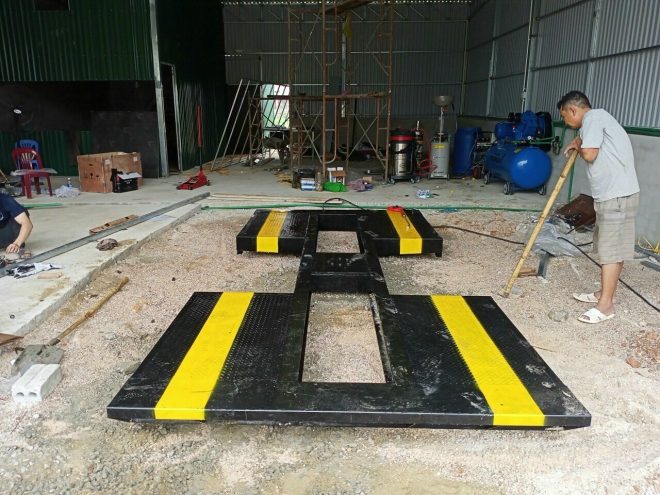

Hệ thống bàn nâng

Bàn nâng là bộ phận tương tác trực tiếp với xe, cần độ cứng vững cao để không bị võng dưới tải trọng nặng.

• Cấu trúc chịu lực: Thông thường sử dụng thép dập định hình chữ I hoặc H. Việc sơn tĩnh điện không chỉ để đẹp mà là bắt buộc để ngăn chặn quá trình oxy hóa bề mặt thép do tiếp xúc liên tục với nước xà phòng.

• Tay đỡ: Đây là các thanh vươn ra từ bàn nâng chính, có khả năng điều chỉnh theo trục ngang. Thiết kế này giúp người vận hành đặt điểm đỡ vào vị trí khung gầm chắc chắn nhất (thường là các điểm gia cường của nhà sản xuất xe) để tránh móp khung khi nâng.

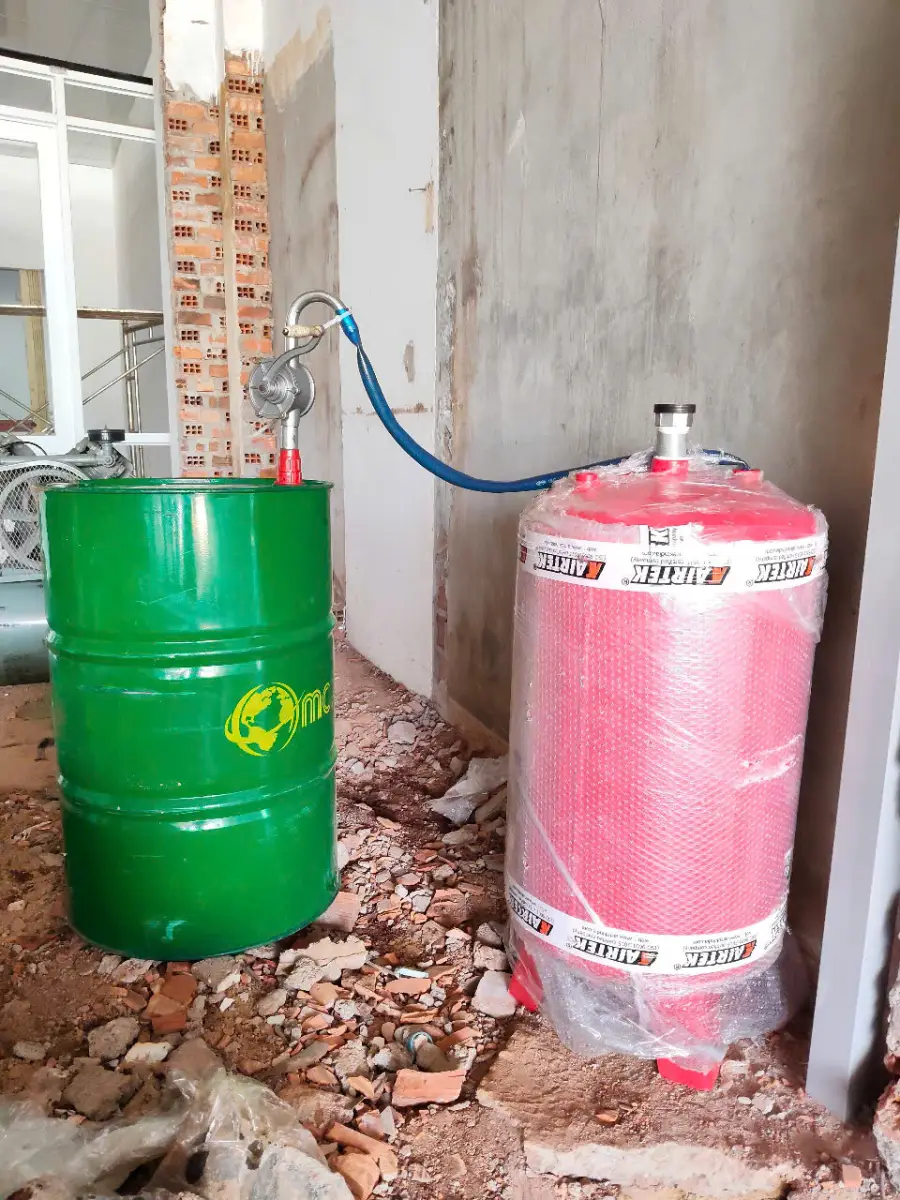

Hệ thống bình dầu và khí nén

Đây là đặc điểm khiến cầu nâng 1 trụ trở nên khác biệt so với các loại cầu điện thủy lực.

• Nguyên lý bình chứa dầu: Bình dầu không phải là bình kín hoàn toàn mà hoạt động như một bộ phận trung gian. Khí nén không tiếp xúc trực tiếp với piston mà đẩy bề mặt dầu trong bình chứa.

• Chuyển hóa áp suất: Theo nguyên lý Pascal, áp suất khí nén (thường 8-10 bar) tác động lên diện tích bề mặt dầu lớn trong bình chứa sẽ tạo ra một áp lực khổng lồ đẩy piston lên cao. Việc không dùng mô-tơ điện bên dưới gầm giúp loại bỏ hoàn toàn rủi ro chập cháy khi làm việc trong môi trường nước và hóa chất.

Hệ thống đường ống dẫn

Đường ống trong cầu nâng 1 trụ thường được làm bằng thép ống không mối hàn hoặc ống đồng/nhựa chịu áp lực chuyên dụng.

• Đường ống khí: Dẫn khí từ máy nén vào bình dầu. Phải có bộ phận tách nước (lọc khí) để đảm bảo khí nén không chứa hơi nước, tránh làm hỏng hệ thống van.

• Đường ống dầu: Phải là ống chịu áp lực cao (high-pressure hose) để truyền tải dầu thủy lực. Các mối nối (cút nối) tại đây được gia cố bằng ren thép chịu lực để chống rung lắc khi xe đang ở trên cao.

Bộ phận van điều khiển

Các van điều khiển thường được bố trí tại khu vực an toàn cách xa vị trí nâng.

• Van cấp/xả (Van tay hoặc van điện từ): Đóng vai trò là công tắc điều hướng dòng chảy. Khi muốn nâng, van cấp mở, khí nén đi vào. Khi muốn hạ, van xả mở cho dầu chảy ngược về bình chứa.

• Van an toàn (Safety Valve): Đây là thành phần quan trọng nhất cho sự an toàn. Nó hoạt động như một “phanh” tự động. Nếu đường ống dẫn dầu bị vỡ bất ngờ (mất áp suất), van an toàn sẽ tự động đóng lại để chặn dầu không thoát ra khỏi xi lanh, giữ cho bàn nâng đứng yên tại chỗ, ngăn chặn việc rơi xe đột ngột.

Tham khảo các sản phẩm cấu tạo của một bộ cầu nâng 1 trụ:

• Mặt Bàn Cầu Nâng Rửa Xe Ô Tô 1 Trụ
• Bình Chứa Khí Nén
• Van Cầu Nâng 1 Trụ Rửa Xe Ô Tô Ấn Độ
• Bình Chứa Dầu Cầu Nâng Một Trụ Ấn Độ

Ngoài ra, để biết được cách lắp đặt một bộ cầu nâng 1 trụ rửa xe ô tô hoàn chỉnh, bạn có thể tham khảo bài viết hướng dẫn: Cách Lắp Đặt Cầu Nâng 1 Trụ Đúng Chuẩn Kĩ Thuật

Nguyên lý hoạt động của một bộ cầu nâng 1 trụ

Cầu nâng 1 trụ hoạt động dựa trên nguyên lý thủy lực kết hợp khí nén.

Giai đoạn nâng xe:

• Khí nén từ máy nén khí được truyền vào bình chứa dầu.
• Áp suất khí nén sẽ đẩy dầu thủy lực từ bình chứa đi vào bên trong ty nâng.
• Dầu ép lên piston, đẩy ty nâng cùng bàn nâng đi lên.
• Khi xe đã đạt độ cao mong muốn, người vận hành đóng van, dầu bị khóa trong ty nâng giúp giữ cầu ở vị trí cố định.

Giai đoạn hạ xe:

• Người vận hành mở van xả khí.
• Áp suất trong bình chứa dầu giảm xuống, dầu từ ty nâng chảy ngược trở về bình chứa.
• Dưới tác động của trọng lượng xe và bàn nâng, ty nâng từ từ hạ xuống vị trí ban đầu.

Ưu điểm nổi bật

• Độ bền cao: Do sử dụng cơ chế thủy lực và ít linh kiện điện tử, cầu nâng 1 trụ rất bền, ít hỏng hóc và gần như không bị rò rỉ điện.

• Khả năng xoay 360 độ: Giúp người rửa xe tiếp cận mọi ngóc ngách của gầm xe một cách dễ dàng.

• Chống nước tốt: Các chi tiết được thiết kế để chịu được môi trường ẩm ướt thường xuyên.

• Tiết kiệm diện tích: Khi không sử dụng, ty nâng nằm chìm dưới mặt đất, giúp không gian tiệm rộng rãi.
