Cách Lắp Đặt Cầu Nâng 1 Trụ Đúng Chuẩn Kĩ Thuật

Cầu nâng 1 trụ cần được lắp đặt theo bản vẽ của đúng model, điều kiện nền thực tế và hướng dẫn từ nhà cung cấp. Các công đoạn như làm móng, định vị ty nâng, đấu nối hệ thống và chạy thử đều ảnh hưởng đến khả năng vận hành an toàn về sau.

Bài viết này giúp chủ tiệm rửa xe theo dõi tiến độ thi công và biết những gì cần kiểm tra khi bàn giao. Việc thiết kế móng, cẩu hạ thiết bị, đấu nối và thử tải phải do đội có chuyên môn thực hiện. Nếu bạn đang lựa chọn thiết bị, có thể xem trước các mẫu cầu nâng 1 trụ TMTC đang cung cấp.

Lưu ý trước khi thi công: Không dùng một kích thước hố móng, chiều dày bê tông, áp suất khí, lượng dầu hoặc thời gian chờ chung cho mọi cầu nâng. Đội lắp đặt cần đối chiếu bản vẽ và hướng dẫn của model được bàn giao, khảo sát nền tại công trình và xác nhận phương án trước khi làm móng.

Tóm tắt quy trình lắp đặt cầu nâng 1 trụ

Trước khi lắp đặt cầu nâng 1 trụ cần chuẩn bị những gì?

Trước ngày thi công, chủ đầu tư và đơn vị lắp đặt nên thống nhất model cầu nâng, kiểu bàn nâng âm nền hay dương nền, vị trí bình dầu và lối xe ra vào. Hồ sơ cần có bản vẽ lắp đặt, hướng dẫn kỹ thuật của thiết bị và phương án xử lý nền nếu khu vực thi công có dấu hiệu yếu hoặc ngập nước.

Bản vẽ cần thể hiện tối thiểu vị trí tâm ty, hố móng, cao độ sàn hoàn thiện, đường đi của ống dầu và ống khí, vị trí bàn nâng cùng khoảng không thao tác.

Bạn có thể tham khảo bài bản vẽ cầu nâng 1 trụ để nắm được các thông số kĩ thuật cụ thể của bản vẽ. Số đo thi công cuối cùng vẫn phải lấy từ hồ sơ của model và công trình cụ thể.

Quy trình 11 bước lắp đặt cầu nâng 1 trụ đúng kĩ thuật

Bước 1: Đối chiếu bản vẽ với thiết bị thực tế

Đội thi công xác nhận đúng model ty nâng, kiểu bàn nâng, phụ kiện, hướng dẫn lắp đặt và bản vẽ móng. Kiểm tra vị trí các đường ống và cao độ sàn trên bản vẽ trước khi đánh dấu ngoài công trình. Nếu bản vẽ được lập cho model khác, cần điều chỉnh và duyệt lại trước khi đào móng.

Điểm cần kiểm tra: Tên model và các thành phần được bàn giao khớp với bản vẽ; vị trí đường ống không xung đột với hạng mục ngầm hiện có.

Các thành phần cốt lõi cần xác định rõ trên bản vẽ:

• Vị trí tâm ty cầu nâng (điểm chịu tải trọng nén chính).
• Kích thước hình học hố chôn ty (chiều sâu, chiều rộng mặt móng).
• Kích thước bệ rãnh âm nền bóc bách riêng nếu trạm sử dụng loại mặt bàn nâng âm nền.
• Vị trí tọa độ đặt bình chứa dầu thủy lực trên mặt đất.
• Hệ thống đường rãnh chạy ngầm để đi ống dẫn dầu cao áp và ống cấp khí nén.
• Hướng xe ô tô di chuyển vào – ra khoang rửa để phân bổ khoảng thoáng hợp lý.

Bước 2: Chọn vị trí đặt cầu trong khoang rửa

Xác định lối xe đi vào, đi ra, hướng bàn nâng và không gian thao tác quanh xe. Kiểm tra khoảng cách đến tường, cột, trần, hệ thống thoát nước và vị trí đặt bình dầu. Với bàn nâng xoay hoặc âm nền, cần xét đủ không gian cho thiết bị vận hành ở toàn bộ hành trình.

Bước 3: Khảo sát nền và chốt phương án móng

Kiểm tra hiện trạng nền đất, lớp bê tông cũ, mực nước và các công trình ngầm. Nền yếu hoặc có nước ngầm cần được người có chuyên môn đánh giá để chọn giải pháp móng phù hợp. Không tự chọn một phương án gia cố cố định cho mọi mặt bằng.

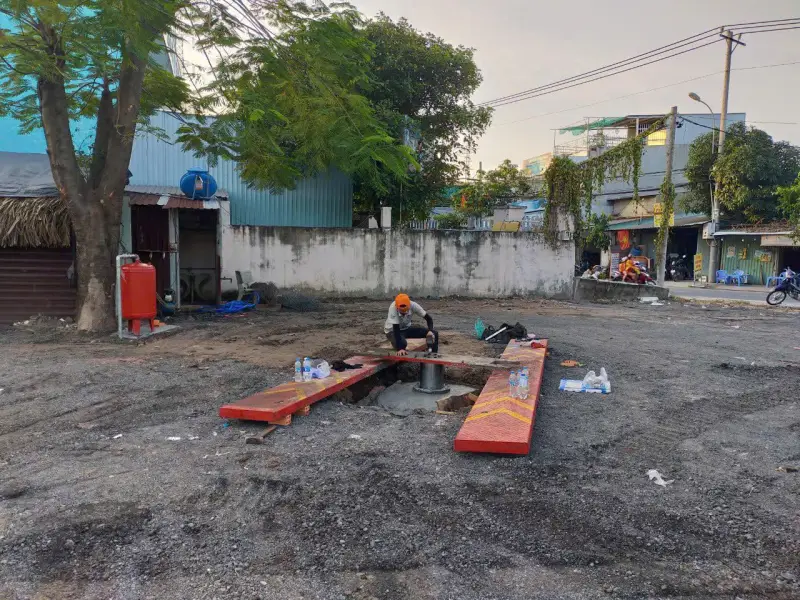

Bước 4: Định vị và đào hố móng

Đánh dấu tâm ty và phạm vi thi công theo bản vẽ đã duyệt. Đào hố cùng tuyến kỹ thuật dành cho ống dẫn theo phương án lắp đặt; bảo vệ khu vực đào và kiểm tra lại kích thước, cao độ sau khi hoàn tất. Kích thước hố phụ thuộc thiết bị, kiểu bàn nâng và kết cấu móng, không lấy một con số tham khảo trên mạng để thi công.

Bước 5: Thi công bệ đỡ và chờ đạt điều kiện lắp ty

Đội thi công hoàn thiện phần nền, cốt thép và bê tông theo bản vẽ kết cấu đã phê duyệt. Việc hạ ty chỉ thực hiện khi bệ đỡ đạt điều kiện chịu lực theo phương án thi công; không quyết định thời điểm chỉ dựa vào số ngày chờ cố định.

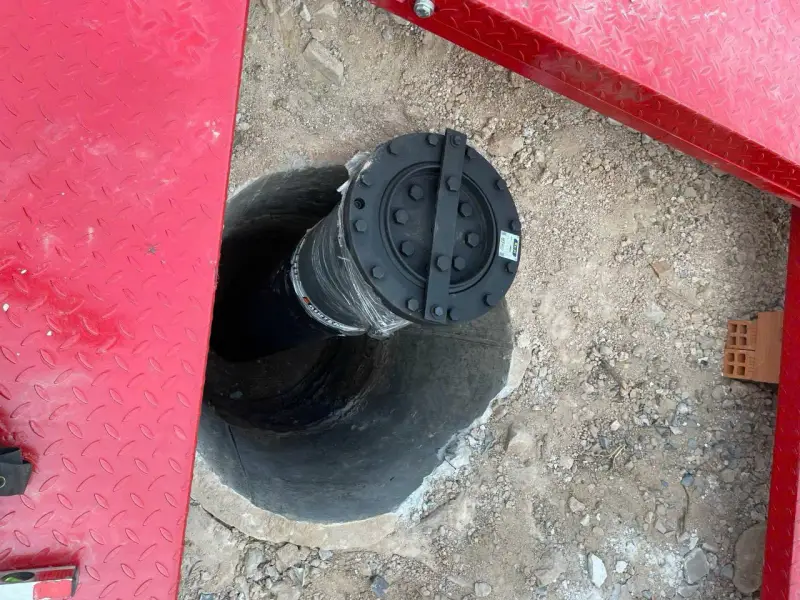

Bước 6: Hạ ty nâng xuống móng

Chuẩn bị thiết bị nâng hạ có tải trọng và phương án thao tác phù hợp khối lượng thực tế của bộ ty. Kiểm tra ngoại quan, điểm móc cẩu và tình trạng các đầu kết nối trước khi hạ. Đưa ty xuống đúng tâm, tránh va chạm gây hư hại thân ty hoặc đầu nối.

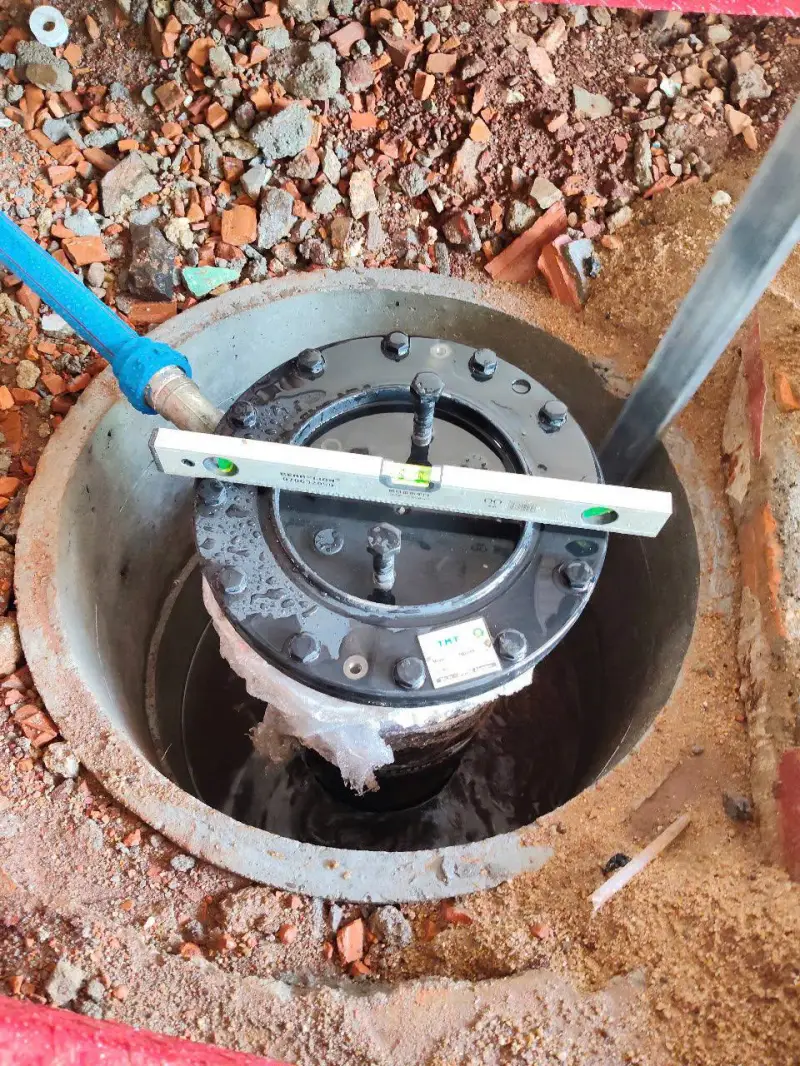

Bước 7: Căn chỉnh ty và cao độ lắp bàn nâng

Dùng dụng cụ đo phù hợp để kiểm tra độ thẳng đứng của ty theo nhiều hướng, đồng thời đối chiếu cao độ đầu ty với cốt sàn hoàn thiện. Đội thi công ghi nhận kết quả đo và cố định tạm theo phương án đã duyệt trước khi chèn móng.

Bước 8: Hoàn thiện phần chôn ngầm và bảo vệ tuyến ống

Sau khi căn chỉnh, thực hiện chèn và hoàn thiện khu vực quanh ty theo bản vẽ của bộ cầu. Trước khi che kín tuyến ngầm, kiểm tra đường đi của ống, vị trí các điểm nối, lớp bảo vệ và khả năng tiếp cận những vị trí cần bảo trì theo thiết kế. Đo lại vị trí ty sau công đoạn hoàn thiện để phát hiện dịch chuyển.

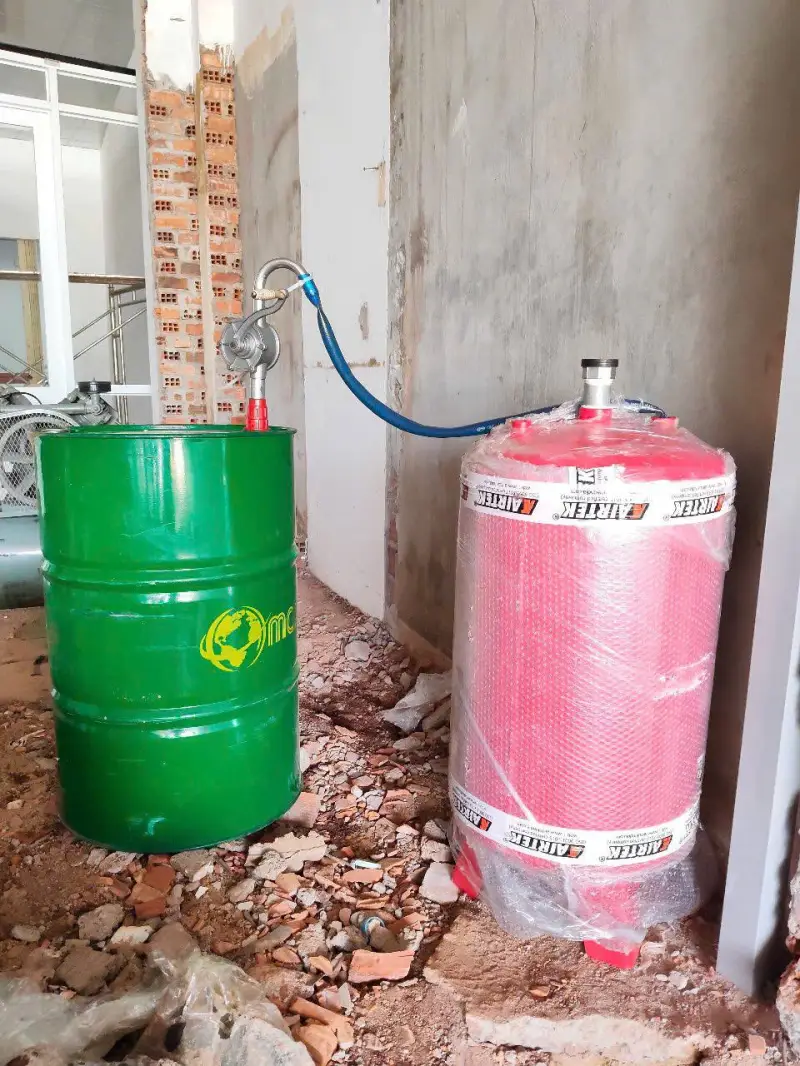

Bước 9: Đấu nối bình dầu, ống dầu và hệ thống khí

Đấu nối theo đúng sơ đồ của model, dùng vật tư có thông số phù hợp với hệ thống. Vị trí bình dầu và van điều khiển cần thuận tiện quan sát, thao tác và kiểm tra định kỳ. Đội kỹ thuật kiểm tra độ kín của từng mối nối và đối chiếu thông số máy nén khí với tài liệu thiết bị.

Điểm cần kiểm tra: Không rò rỉ; ống không bị gập, cấn hoặc chịu tác động cơ học ngoài thiết kế. Áp suất khí và dầu sử dụng phải theo hướng dẫn của model, không áp dụng mặc định một mức chung.

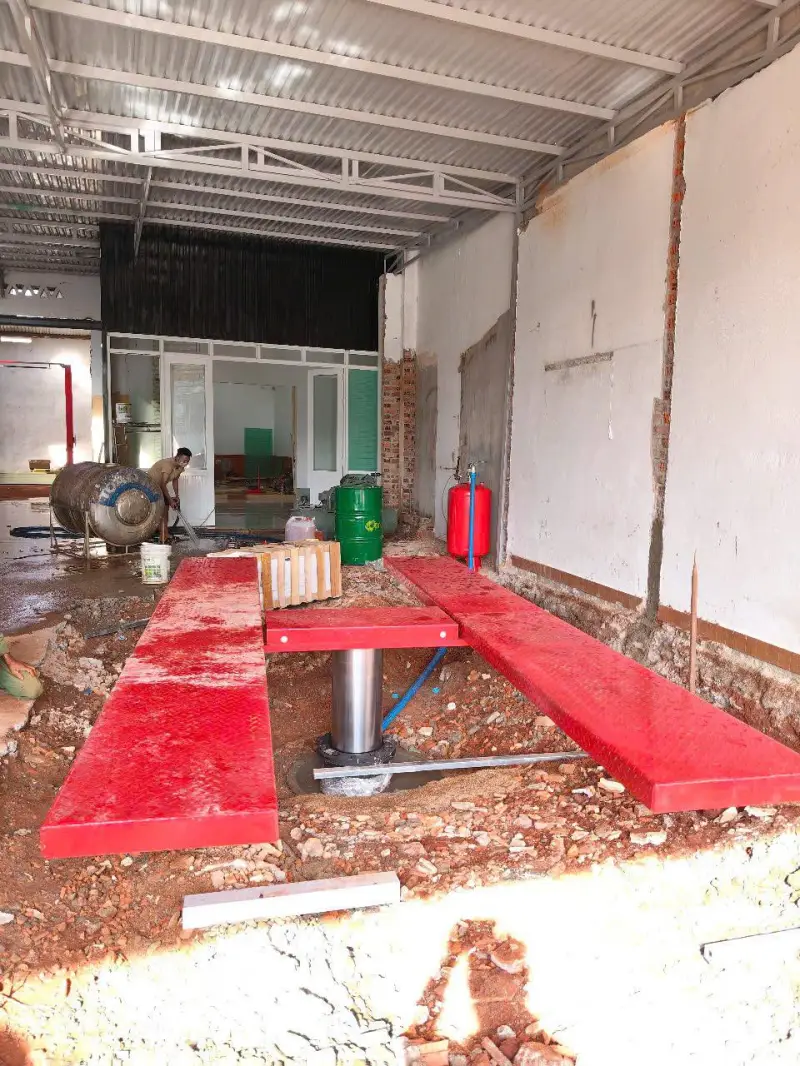

Bước 10: Lắp và căn chỉnh bàn nâng

Lắp bàn nâng đúng kiểu kết cấu, chiều xe lên và hướng dẫn liên kết của nhà sản xuất. Kiểm tra bu lông, chốt, bề mặt tiếp xúc và tình trạng bàn nâng khi về vị trí thấp nhất. Với kiểu âm nền, đối chiếu độ đồng mức của mặt bàn với sàn hoàn thiện theo hồ sơ kỹ thuật.

Điểm cần kiểm tra: Bàn nâng được cố định theo thông số lắp đặt, không có độ rơ bất thường và không cản trở lối xe.

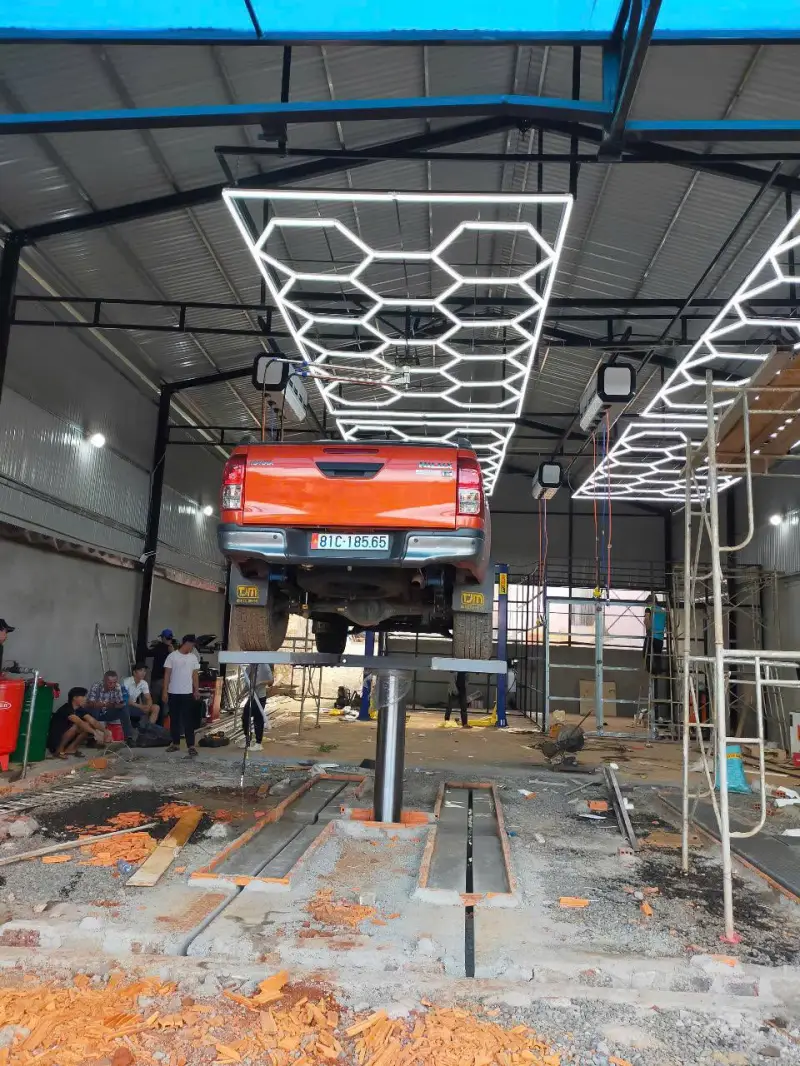

Bước 11: Chạy thử, nghiệm thu và hoàn thiện mặt bằng

Đội lắp đặt vận hành theo quy trình thử nghiệm của thiết bị: kiểm tra hệ thống trước khi nâng, chạy không tải, kiểm tra rò rỉ và thử tải trong giới hạn cho phép. Nếu cần bổ sung dầu hoặc xử lý khí trong hệ thống, chỉ thực hiện theo tài liệu của model bởi người có chuyên môn. Sau khi đạt yêu cầu, hoàn thiện mặt sàn và lập biên bản bàn giao.

Điểm cần kiểm tra: Cầu nâng vận hành ổn định trong các tình huống thử được quy định; không có rò rỉ, chuyển động bất thường hoặc lỗi ở hệ điều khiển. Không dùng xe có tải trọng vượt mức cho phép để “thử độ bền”.

Xem thêm video về hướng dẫn lắp đặt cầu nâng 1 trụ chi tiết:

Checklist nghiệm thu cầu nâng 1 trụ cho chủ tiệm rửa xe

Nếu một hạng mục chưa đạt, ghi rõ hiện trạng và yêu cầu đơn vị lắp đặt khắc phục trước khi đưa cầu vào hoạt động thường xuyên. Đây cũng là lúc đối chiếu kích thước cầu nâng 1 trụ với không gian đã hoàn thiện.

Những lỗi cần tránh khi lắp đặt

• Đào móng trước khi chốt model: Dễ phải sửa kích thước hoặc tuyến ống khi thiết bị giao đến khác bản vẽ.
• Bỏ qua khảo sát nền: Có thể dẫn đến phương án móng không phù hợp điều kiện thực tế.
• Che kín đường ống khi chưa kiểm tra: Khi có rò rỉ, việc xác định vị trí và sửa chữa sẽ khó hơn.
• Không ghi nhận kết quả căn chỉnh và chạy thử: Chủ tiệm thiếu cơ sở để nghiệm thu và theo dõi sau bàn giao.
• Dùng thông số truyền miệng cho mọi thiết bị: Dầu, áp suất, dung sai và tải trọng phải đối chiếu tài liệu của model.
