Kích Thước Chi Tiết Các Loại Cầu Nâng 1 Trụ Đúng Kĩ Thuật

Thông thường, kích thước cầu nâng 1 trụ tiêu chuẩn có chiều cao nâng khoảng 1.500 – 1.600 mm; đường kính ngoài xi lanh ben nâng khoảng 325 mm; chiều dài bàn nâng khoảng 4.400 mm (loại âm nền) hoặc đạt tổng chiều dài 5.000 mm (loại bàn nổi có kèm cầu dẫn). Hố móng đào sâu trung bình từ 2,4 – 2,5 m và chiều cao mái che nhà xưởng an toàn tối thiểu từ 4 m trở lên.

Kích thước cầu nâng 1 trụ không chỉ ảnh hưởng đến cách bố trí layout mặt bằng mà còn trực tiếp quyết định kích thước hố móng, chiều cao mái che và sự an toàn khi vận hành rửa gầm ô tô. Việc đào móng hay chọn vị trí sai lệch ngay từ đầu có thể buộc chủ gara phải đập phá nền bê tông để sửa chữa, gây lãng phí hàng chục triệu đồng và làm gián đoạn tiến độ mở tiệm. Tham khảo chi tiết kích thước cầu nâng 1 trụ qua bài viết dưới này từ Thiết Bị TMTC

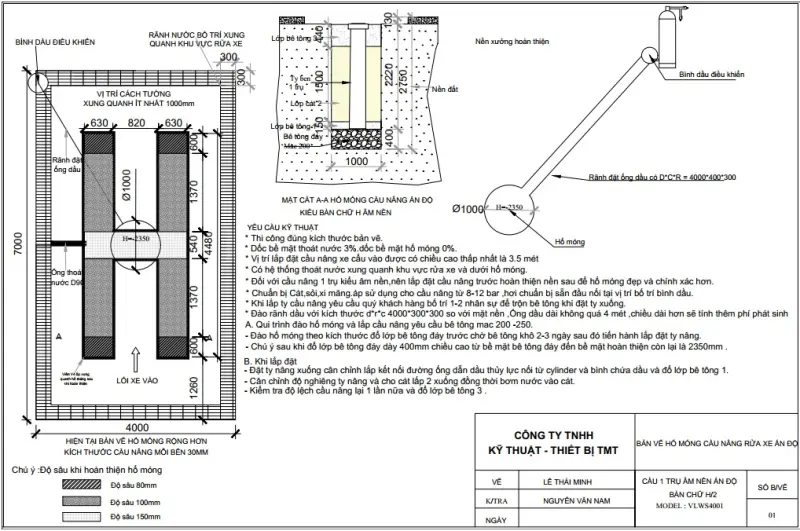

Chi tiết kích thước từng phần của một bộ cầu nâng 1 trụ

Kích Thước Chi Tiết Ty Cầu Nâng 1 Trụ Bao Nhiêu?

Ty cầu nâng (xy lanh thủy lực) là trục chịu lực trung tâm, có chiều dài tổng thể khoảng 2,1 – 2,2 m và đường kính ngoài 325 mm nhằm nâng toàn bộ tải trọng 4 tấn của xe.

Chiều dài ty nâng cầu nâng 1 trụ

Chiều dài thân ty ben chuyên dụng dao động trong khoảng 2,1 m – 2,2 m.

• Lưu ý quan trọng: Chiều dài ty ben hoàn toàn khác với chiều cao nâng thực tế. Một phần ty ben bắt buộc phải nằm cố định ngầm dưới cổ móng để tạo điểm tựa gối đỡ cơ học chịu lực ngàm, phần hành trình tịnh tiến đẩy lên khỏi mặt đất sẽ đạt tối đa khoảng 1,5 – 1,6 m.

Đường kính ty cầu nâng 1 trụ

Kết cấu cụm xy lanh gồm 2 thành phần chính:

• Đường kính bên ngoài (vỏ xi lanh): Đạt khoảng 325 mm, được mạ crom hoặc bọc sợi thủy tinh composite dày để chống ăn mòn hóa chất và nước ngầm.
• Đường kính lòng ty trong (piston đẩy): Dao động từ 270 – 275 mm bằng thép hợp kim đúc nguyên khối chống cong võng.

Chiều cao nâng tối đa

Hành trình nâng tối đa đạt mức 1.500 – 1.600 mm. Biên độ này được tính toán chuẩn công thái học để một kỹ thuật viên có chiều cao 1,7m – 1,8m có thể đứng thẳng lưng sử dụng súng phun cao áp xịt sạch mọi ngóc ngách che khuất dưới gầm xe mà không phải cúi gập người.

Kích Thước Bàn Nâng Cầu Nâng 1 Trụ

Mặt bàn cầu nâng ô tô 1 trụ có chiều dài dao động từ 4,4 m (bàn âm nền) đến 5 m (bàn nổi), chiều rộng vệt bánh khoảng 500 – 650 mm, quyết định trực tiếp đến diện tích thao tác của khoang rửa.

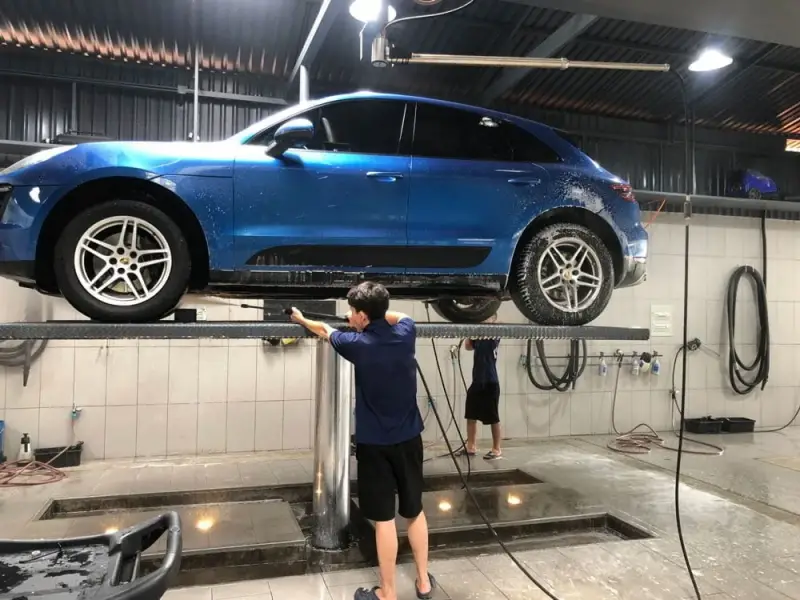

Kích thước bàn nâng âm nền

Bàn nâng âm nền (thường dạng cánh bướm hoặc chữ I) có kích thước tiêu chuẩn với chiều dài khoảng 4.400 mm và chiều rộng phủ bì khoảng 2.000 – 2.100 mm. Mặt bàn không có vệt cầu dẫn nhô lên ở hai đầu mà nằm lọt hoàn toàn vào gờ rãnh sàn.

Ưu điểm của bàn nâng âm nền

• Mặt sàn bằng phẳng tuyệt đối: Khi hạ hết hành trình, bàn nâng phẳng lì với mặt sàn bê tông (cos 0-0).
• Tối ưu hóa không gian tiệm: Khi không rửa xe, vị trí cầu nâng có thể tận dụng làm khoang đỗ xe, dọn nội thất, đánh bóng kính hoặc dán phim.
• Thẩm mỹ sang trọng: Phù hợp với định hướng của các trung tâm Car Care, Detailing chuyên nghiệp.

Nhược điểm

• Yêu cầu thi công hố bệ âm phức tạp, sai số kích thước rãnh sàn không được lệch quá ±2 mm.
• Bắt buộc phải bố trí rãnh thu nước và hố gom nước ngầm riêng để tránh hóa chất đọng ngập cổ phốt gây xơ rách ron cao su.

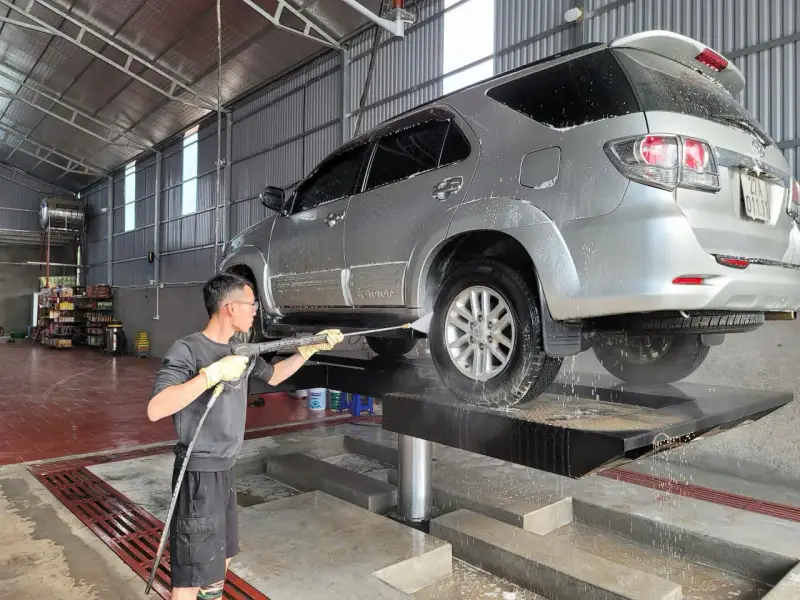

Kích thước bàn nâng nổi

Cầu nâng bàn nổi (mặt bàn chữ H) gồm phần thân bàn dài khoảng 4.400 mm, kết hợp thêm 2 dốc dẫn xe ở hai đầu (mỗi dốc khoảng 300 – 350 mm), nâng tổng chiều dài vận hành lên khoảng 5.000 mm (5 mét). Chiều cao mặt bàn khi hạ xuống nhô cao hơn sàn hoàn thiện từ 70 – 110 mm.

Khi nào nên chọn cầu nâng bàn nổi?

• Mặt bằng bãi rửa xe thuê ngắn hạn (dưới 3 – 5 năm), muốn tiết kiệm tối đa chi phí xây dựng ban đầu.
• Nền đất xưởng phức tạp, khó cắt rãnh âm nền hoặc không muốn can thiệp sâu vào kết cấu sàn bê tông sẵn có.
• Chủ gara cần thi công thần tốc để đưa tiệm vào kinh doanh sớm.

Kích Thước Cầu Nâng 1 Trụ Có Giống Nhau Giữa Các Hãng Không?

Kích thước cầu nâng 1 trụ KHÔNG hoàn toàn giống nhau giữa các nhà sản xuất, chênh lệch đáng kể nhất nằm ở chiều dài ty ben thủy lực và thiết kế khung bàn.

Thông số kỹ thuật của thiết bị thay đổi phụ thuộc vào:

• Xuất xứ sản xuất: Cầu nâng 1 trụ Ấn Độ thường có xy lanh dài hơn, yêu cầu hố móng sâu 2,4 – 2,5 m. Trong khi đó, dòng cầu nội địa Việt Nam có ty ngắn hơn, hố móng thường chỉ cần sâu 2,2 – 2,3 m.
• Tải trọng nâng định mức: Dòng 4.0 tấn sẽ có thiết kế bản thép bàn nâng và dung tích bình chứa dầu khác biệt so với dòng tải trọng 4.5 tấn.
• Quy cách cụm điều khiển: Dung tích bình dầu dao động từ 150 đến 175 lít nhớt thủy lực 46, kéo theo vị trí bố trí đường ống kỹ thuật khác nhau.

 Bảng so sánh kích thước cầu nâng 1 trụ Ấn Độ và Việt Nam

Dựa trên kinh nghiệm setup hơn 500 trạm rửa xe trên toàn quốc, chúng tôi tổng hợp bảng thông số kỹ thuật thực tế giúp bạn dễ dàng đối chiếu:

Tham khảo thêm các sản phẩm cầu nâng 1 trụ rửa xe ô tô chính hãng tại Thiết Bị TMTC để nắm được thông tin kĩ thuật của từng loại sản phẩm để có phương án tối ưu cho mặt bằng của bạn

Cầu Nâng 1 Trụ Cần Diện Tích Lắp Đặt Bao Nhiêu?

Một khoang lắp cầu nâng 1 trụ tiêu chuẩn yêu cầu diện tích mặt bằng tối thiểu từ 3,5m x 6m (lý tưởng nhất là 4m x 7m), trần cao tối thiểu 4m để đảm bảo an toàn tuyệt đối khi đưa xe lên cao.

Bố trí khoang rửa không chỉ là đặt vừa tấm bàn nâng, mà kỹ sư phải tính toán tổng hòa các yếu tố không gian: hành trình xe tiến/lùi, độ mở của 4 cánh cửa xe, lối đi lại của thợ kéo dây súng rửa xe, và vị trí đặt bình dầu thủy lực.

Khoảng cách cầu nâng đến tường

Khoảng cách an toàn tính từ tâm ty cầu nâng đến các vật cản được quy định như sau:

• Tâm ty đến tường bên hông: Tối thiểu 2,8 m – 3,0 m (đảm bảo khi xe nằm trên bàn, khoảng trống từ mép xe ra tới tường đạt 1,2 – 1,5 m để thợ thoải mái di chuyển và mở cửa xe).
• Tâm ty đến tường chắn phía trước/sau: Tối thiểu 3,0 m – 3,5 m để đầu xe hoặc đuôi xe không va chạm chướng ngại vật khi nâng.
• Khoảng cách giữa hai tâm cầu kế bên: Tối thiểu 3,5 m – 4,0 m để 2 thợ cùng thao tác rửa 2 xe song song không bị vướng vòi xịt.

Chiều cao mái cho khu vực đặt cầu nâng

Chiều cao mái che thông thủy bắt buộc phải đạt từ 4,0 mét trở lên.

• Công thức tính: Chiều cao nâng tối đa của cầu (1,6 m) + Chiều cao dòng xe SUV cỡ lớn hoặc bán tải (1,9 – 2,0 m) + Khoảng trống an toàn chống va chạm nóc (0,4 – 0,5 m) = Khoảng 4,0 – 4,1 m.

Cách Đo Mặt Bằng Trước Khi Lắp Cầu Nâng 1 Trụ

Để kiểm tra mặt bằng tiệm có đủ điều kiện bố trí cầu nâng hay không, chủ gara nên thực hiện tuần tự theo quy trình 7 bước kiểm tra chuẩn kỹ thuật:

1. Bước 1 – Đo chiều dài khu vực lắp đặt: Xác định khoang rửa có đạt chiều dài tối thiểu 6,0 m trở lên để xe ra vào thông suốt.
2. Bước 2 – Đo chiều rộng và khoảng cách đến tường: Đảm bảo chiều rộng khoang đạt từ 3,5 – 4,0 m để giữ khoảng cách an toàn từ tâm ty tới vách tường tối thiểu 2,8 – 3,0 m.
3. Bước 3 – Đo chiều cao mái thông thủy: Thả thước dây hoặc máy đo laser từ sàn lên điểm thấp nhất của xà gồ mái, đảm bảo đạt từ 4,0 m trở lên.
4. Bước 4 – Kiểm tra bán kính quay đầu và lối xe vào: Chừa khoảng sân phía trước khoang tối thiểu 4,0 m để các dòng bán tải dài đòn có thể đánh lái thẳng góc vào bàn nâng.
5. Bước 5 – Rà soát hệ thống cấp thoát nước: Bố trí rãnh thu nước và hố lắng bùn cách tâm cầu ít nhất 2,5 m để tránh nước thải ngấm ngược làm lở hố chôn ty.
6. Bước 6 – Bố trí vị trí máy nén khí và bình dầu: Chọn vị trí đặt bình nhớt thủy lực áp tường gọn gàng, cách ty nâng không quá 4,0 – 5,0 m để đường truyền áp suất không bị suy giảm.
7. Bước 7 – Gửi sơ đồ mặt bằng cho đơn vị cung cấp: Phác thảo bản vẽ tay (Dài x Rộng x Cao) gửi cho đội ngũ kỹ sư Thiết Bị TMTC để dựng phối cảnh 2D/3D chính xác trước khi thi công.

Tư vấn lắp đặt cầu nâng 1 trụ tối ưu cho mọi diện tích tiệm

Việc lắp đặt cầu nâng 1 trụ chỉ đạt hiệu quả tối ưu khi có sự phối hợp nhịp nhàng giữa chất lượng thiết bị cơ khí và quy chuẩn xây dựng dân dụng. Thiết Bị TMTC là đơn vị chuyên sâu trong lĩnh vực phân phối và lắp đặt thiết bị chăm sóc xe chuyên nghiệp trên toàn quốc.

Quy trình hỗ trợ toàn diện của TMTC dành cho khách hàng:

• Khảo sát & tư vấn: Tiếp nhận kích thước đất thực tế, tư vấn model chịu tải 4.0T – 4.5T tối ưu tài chính.
• Cung cấp bản vẽ kỹ thuật: Bàn giao bản vẽ hố móng chi tiết (mặt cắt dọc, mặt bằng bố trí và đường ống ngầm) hoàn toàn miễn phí.
• Giám sát thi công nền: Kỹ sư TMTC trực tiếp đồng hành hướng dẫn thợ hồ đào móng, đổ bê tông đáy M250 và làm hệ thống rãnh thoát nước đạt chuẩn.
• Lắp đặt & Vận hành: Cẩu ty, cân chỉnh độ thẳng đứng 90 độ bằng thước thủy đa hướng, kết nối bình dầu, châm nhớt thủy lực 46 tiêu chuẩn và thử tải an toàn.
• Bảo hành dài hạn: Cam kết bảo hành chính hãng lên đến 5 năm đối với ty ben Ấn Độ, luôn sẵn linh phụ kiện thay thế tại kho.

Nếu bạn chưa chắc chắn mặt bằng hiện tại có đủ kích thước lắp cầu nâng 1 trụ hay không, hãy gửi ngay thông số chiều dài x chiều rộng x chiều cao mái cùng video hiện trạng bãi cho Thiết Bị TMTC để nhận tư vấn bố trí layout chuẩn xác nhất trước khi đào móng!

Kết Luận

Kích thước cầu nâng 1 trụ không đơn thuần là chiều dài của mặt bàn nâng hay kích thước một thanh sắt, mà là sự đồng bộ cơ học giữa ty ben, bàn nâng, hố móng chịu lực và hành lang an toàn tổng thể. Nắm rõ các thông số kỹ thuật và thi công móng chuẩn xác ngay từ ban đầu là chìa khóa để trạm rửa xe vận hành ổn định hàng chục năm, triệt tiêu mọi rủi ro sụt lún hay lệch tâm nguy hiểm.
