Cấu Tạo Cầu Nâng 2 Trụ Chi Tiết, Nguyên Lý Vận Hành & Sơ Đồ Kỹ Thuật

Cấu tạo cầu nâng 2 trụ gồm 6 bộ phận cốt lõi: Khung thân trụ thép, Tay nâng (Arm), Bát nâng cao su, Hệ thống xi lanh thủy lực & Mô tơ bơm dầu, Dây cáp cân bằng và Cơ cấu khóa an toàn (cóc sập). Thiết bị vận hành theo nguyên lý áp suất thủy lực đẩy piston kéo tay nâng kết hợp hệ thống cáp cân bằng. Hiểu rõ cấu tạo giúp kỹ thuật viên vận hành chuẩn xác, phát hiện hỏng hóc sớm và đảm bảo an toàn tuyệt đối khi làm việc dưới gầm xe.

Cầu nâng 2 trụ là thiết bị nâng hạ không thể thiếu trong mọi garage ô tô hiện đại nhờ thiết kế gọn gàng, khả năng tiếp cận gầm xe thoáng và chi phí đầu tư hợp lý. Nắm vững cấu tạo chi tiết cùng nguyên lý hoạt động của thiết bị này là yêu cầu bắt buộc đối với các chủ xưởng và kỹ thuật viên sửa chữa ô tô.

Bài viết này từ chuyên gia kỹ thuật của Thiết Bị TMTC sẽ bóc tách toàn bộ linh kiện bên trong, so sánh sự khác biệt kết cấu giữa các loại cầu nâng 2 trụ (giằng trên vs giằng dướip kỹ thuật viên vận hành chuẩn xác, phát hiện hỏng hóc sớm và ) và cung cấp tài liệu kỹ thuật chuẩn xác nhất.

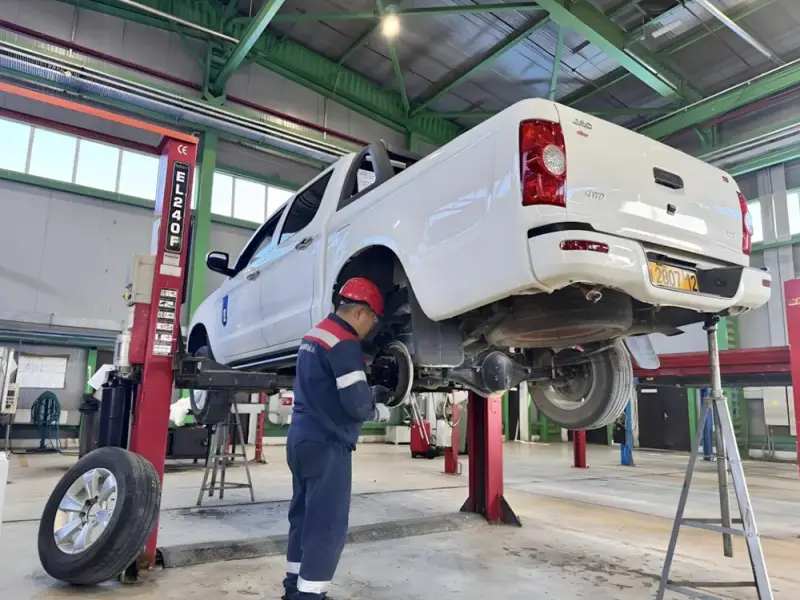

Tổng quan về cầu nâng 2 trụ trong garage ô tô

Cầu nâng 2 trụ là thiết bị nâng hạ ô tô chuyên dụng có tải trọng nâng phổ biến từ 3.5 tấn đến 5.0 tấn. Thiết bị giải phóng hoàn toàn không gian bánh xe và gầm xe, phục vụ tối ưu cho các công việc sửa chữa máy, gầm, phanh và thay dầu.

Cầu nâng 2 trụ xuất hiện tại hầu hết các trung tâm bảo dưỡng và garage lớn nhỏ nhờ khả năng nâng xe lên chiều cao từ 1.8m – 2.0m, tạo không gian thao tác hoàn hảo cho kỹ thuật viên.

• Tải trọng phổ biến:
  • 3.5 Tấn – 4.0 Tấn: Chiếm 85% thị trường, phù hợp cho hầu hết các dòng xe Sedan, SUV 5-7 chỗ, Hatchback và xe bán tải cỡ trung.
  • 4.5 Tấn – 5.0 Tấn: Chuyên dụng cho các dòng xe bán tải hạng nặng, xe thương mại 16 chỗ (Ford Transit, Hyundai Solati) hoặc xe bọc thép.
• Vai trò chính: Hỗ trợ thực hiện nhanh chóng các tác vụ tháo lắp động cơ, hộp số, sửa chữa hệ thống treo, thước lái, làm phanh, thay dầu gầm và hệ thống xả.

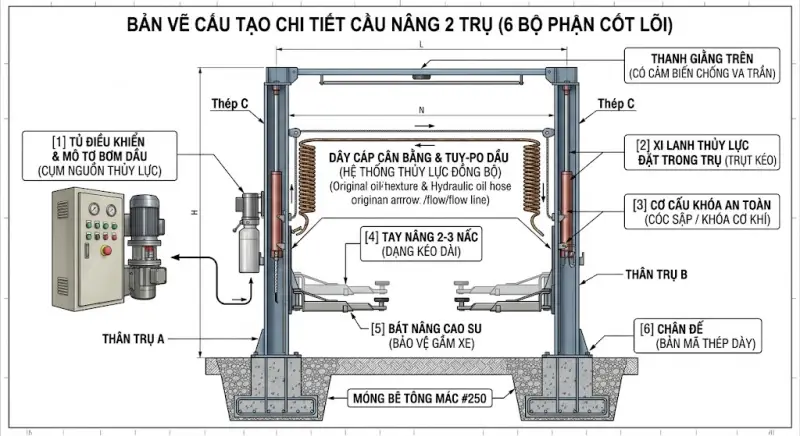

Cấu tạo cầu nâng 2 trụ gồm những bộ phận cốt lõi nào?

Cấu tạo cầu nâng 2 trụ về mặt cơ khí và thủy lực được hợp thành từ 6 cụm chi tiết quan trọng. Xi lanh và mô tơ đảm nhận lực nâng, cáp thép giữ cân bằng, tay nâng đỡ khung xe và cóc khóa chịu trách nhiệm bảo vệ an toàn.

Thân trụ (Khung trụ thép)

• Chất liệu & Kết cấu: Thân trụ được dập nguyên khối từ thép tấm gia cường cường độ cao, dày từ 5mm – 8mm. Thiết kế mặt cắt dạng hình chữ C hoặc chữ U uốn nếp gấp để tối ưu khả năng chịu tải trọng uốn uốn măng-xông và lực xoắn.
• Chức năng: Là xương sống chịu lực cho toàn bộ hệ thống, chứa xi lanh thủy lực, dây cáp, con lăn dẫn hướng và xích tải bên trong lòng trụ. Chân đế trụ có mặt xích rộng để bắt bu-lông nở sắt (tắc kê) xuống móng bê tông.

Tay nâng (Tay đỡ xe)

• Kết cấu: Gồm 2 cặp tay thép hình chữ nhật đặt đối xứng ở 2 trụ. Tay nâng thường thiết kế dạng 2 nấc hoặc 3 nấc lồng vào nhau (Telescopic), có thể kéo dài hoặc thu ngắn linh hoạt.
• Chức năng: Định vị điểm nâng dưới khung gầm xe. Mỗi tay nâng được trang bị hệ thống bánh răng khóa tay (Arm Lock) tự động ăn khớp để cố định góc xòe tay nâng ngay khi tay rời khỏi mặt đất, ngăn tay nâng bị xoay lệch vị trí khi đang đỡ xe.

Bát nâng (Cụm đệm cao su)

• Kết cấu: Đặt ở đầu mỗi tay nâng, cấu tạo gồm đệm cao su chịu lực, kháng dầu ghép trên đế thép có trục ren vặn xoay.
• Chức năng: Là điểm tiếp xúc trực tiếp duy nhất với điểm nâng gia cường của chassis xe. Lớp cao su giúp tăng độ ma sát chống trượt, giảm chấn và bảo vệ lớp sơn gầm xe không bị móp gãy hoặc trầy xước. Trục ren cho phép điều chỉnh độ cao riêng từng bát để phù hợp với nền gầm xe không đều.

Hệ thống xi lanh thủy lực & Mô tơ bơm dầu

• Mô tơ bơm dầu: Hoạt động bằng nguồn điện 1 pha (220V) hoặc 3 pha (380V), công suất từ 2.2kW – 3.0kW. Bơm dầu tạo áp suất thủy lực cực đại lên tới 180 – 210 Bar.
• Xi lanh thủy lực: Gồm 2 xi lanh công nghiệp đặt ẩn bên trong 2 thân trụ. Khi môtơ bơm dầu vào xi lanh, áp lực dầu đẩy Piston trượt lên, qua hệ thống xích tải truyền lực đẩy con lăn và tay nâng đi lên.

Dây cáp cân bằng (Cáp tải)

• Chất liệu: Cáp thép nhiều lõi bện chịu lực đường kính từ 8mm – 10mm, chạy qua hệ thống puly chuyển hướng ở đỉnh hoặc chân trụ.
• Chức năng: Dây cáp không chịu tải nâng chính mà đóng vai trò giữ cho 2 tay nâng hai bên trụ di chuyển với tốc độ và độ cao hoàn toàn đồng bộ. Nếu không có dây cáp cân bằng, xe sẽ bị nghiêng lật do tải trọng xe không phân bổ đều (đầu xe nặng hơn đuôi xe).

Cơ cấu khóa an toàn (Cóc khóa / Khóa sập)

• Kết cấu: Là cơ cấu chốt gài cơ khí hình răng cưa đúc bằng thép cứng, bố trí dọc theo chiều cao bên trong 2 thân trụ.
• Chức năng: Giữ cố định tay nâng ở các nấc độ cao cố định. Khi nâng cầu, cóc khóa nhảy qua từng nấc chốt. Khi cầu dừng ở chiều cao mong muốn, tay nâng hạ nhẹ chạm sập vào cóc khóa. Cấu tạo này đảm bảo ngay cả khi nổ tuy-po dầu, hỏng bơm thủy lực hay đứt cáp, xe vẫn đứng vững trên cóc khóa mà không bị trôi rơi.

So sánh cấu tạo các loại cầu nâng 2 trụ phổ biến

Sự khác biệt trong cấu tạo giữa các loại cầu nâng 2 trụ tập trung chủ yếu ở vị trí đi đường cáp/ống dầu (Giằng trên có thanh giằng đỉnh vs Giằng dưới có gờ nẹp sàn) và cơ cấu giải phóng khóa an toàn (Giật dây thủ công vs Mở khóa bằng nam châm điện Solenoid).

Điểm khác biệt cấu tạo giữa Giằng Trên (Có cổng) và Giằng Dưới (Không cổng)

Cầu nâng 2 trụ giằng trên:

• Vị trí cáp: Dây cáp cân bằng và đường ống dẫn dầu được đưa lên đỉnh trụ, đi xuyên qua một thanh thép giằng ngang nối 2 đỉnh trụ.
• Thanh cảm biến chống chạm trần: Bố trí ngay bên dưới thanh giằng trên. Khi mui xe du lịch hoặc SUV nâng lên đụng vào thanh này, công tắc hành trình tự động ngắt điện mô tơ, ngăn chặn nguy cơ bẹp mui xe.
• Mặt sàn: Sàn xưởng hoàn toàn bằng phẳng, gầm thoáng 100%.

Cầu nâng 2 trụ giằng dưới:

• Vị trí cáp: Dây cáp và tuy-po dầu đi dưới mặt đất, nằm gọn trong một máng gờ bằng sắt dày 2.5cm – 3cm đè ngang nối 2 chân trụ.
• Không có thanh cảm biến: Chiều cao nâng phụ thuộc hoàn toàn vào góc quan sát của kỹ thuật viên.
• Mặt sàn: Có gờ chắn ngang sàn xưởng.

Bảng so sánh đặc tính kỹ thuật cấu tạo:

• Tham khảo bài viết: Nên Mua Cầu Nâng 2 Trụ Giằng Trên Hay Giằng Dưới? Tư Vấn Chọn Loại Tốt Nhất

Điểm khác biệt trong cơ cấu khóa an toàn (Khóa cơ vs Khóa điện)

• Cầu nâng 2 trụ khóa cơ (Mở khóa giật tay):
  • Cấu tạo: Cóc khóa an toàn duy trì lực ép bằng lò xo cơ học. Mỗi bên trụ có một dây cáp giật thủ công nối tới cóc khóa.
  • Thao tác: Khi hạ cầu, thợ kỹ thuật phải dùng tay giật dây cáp ở 2 bên trụ (hoặc 1 bên tùy thiết kế) để kéo cóc khóa ra khỏi răng cưa rồi mới xả van dầu.
• Cầu nâng 2 trụ khóa điện (Mở khóa tự động):
  • Cấu tạo: Tích hợp cuộn nam châm điện tử (Solenoid) tại vị trí cụm cóc khóa 2 bên trụ, kết nối trực tiếp với tủ điều khiển trung tâm.
  • Thao tác: Khi nhấn nút “DOWN”, tủ điện tự động cấp nguồn cho Solenoid hút cóc khóa nhả ra hoàn toàn, sau đó van từ xả dầu mở ra để hạ cầu tự động.

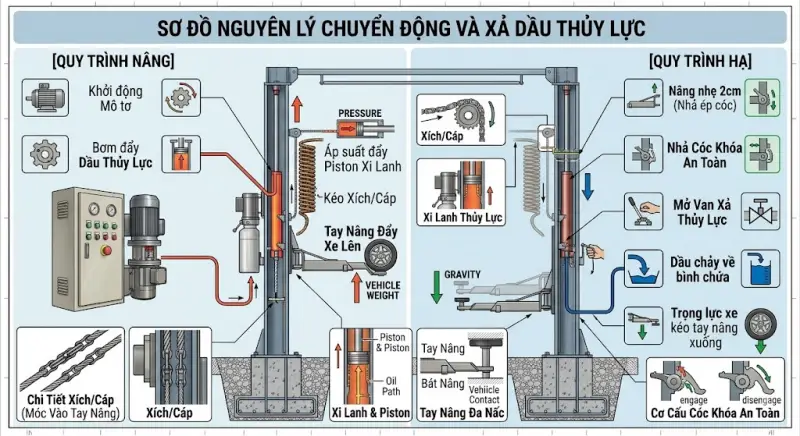

Nguyên lý hoạt động của cầu nâng 2 trụ

Cầu nâng 2 trụ vận hành dựa trên cơ chế nén thủy lực thủy lực để nâng xe lên và giải phóng điện/áp suất xả dầu kết hợp trọng lực của xe để hạ xuống. Dây cáp đóng vai trò ép 2 trụ di chuyển đồng tốc.

Nguyên lý khi nâng xe (Chiều nâng lên)

1. Kỹ thuật viên nhấn nút “UP” trên tủ điều khiển.
2. Mô tơ điện quay kích hoạt bơm thủy lực hút dầu từ bình chứa đẩy vào 2 xi lanh qua hệ thống đường ống tuy-po.
3. Áp suất dầu tăng cao đẩy Piston trượt tiến lên phía trên. Piston kéo theo dây xích tải, thông qua con lăn kéo cụm tay nâng mang theo xe ô tô đi lên.
4. Trong suốt quá trình nâng lên, dây cáp cân bằng liên tục truyền động kéo giữa 2 trụ để giữ mức độ cao bằng nhau tuyệt đối.
5. Cóc khóa an toàn liên tục trượt và sập vào các nấc răng cưa trên thân trụ sinh ra tiếng kêu “cạch… cạch…”. Khi đạt độ cao cần thiết, nhả nút “UP”, dừng bơm và nhấn nhẹ cần xả dầu để cầu hạ 1–2cm cho cóc khóa sập tì chặt vào răng cưa.

Nguyên lý khi hạ xe (Chiều hạ xuống)

1. Bắt buộc: Nhấn nút nâng nhẹ cầu lên 2–3cm để giải phóng lực nén của tay nâng đang tì vào cóc khóa an toàn.
2. Mở cóc khóa an toàn: Giật dây cáp khóa cơ hoặc nhấn nút khóa điện để Solenoid rút cóc an toàn ra khỏi răng cưa.
3. Nhấn cần xả van thủy lực. Dầu áp suất cao trong xi lanh chảy ngược qua van xả về lại bình chứa dầu.
4. Trọng lượng tự nhiên của xe ô tô và cụm tay nâng ép Piston đi xuống, hạ xe xuống đất an toàn, mượt mà.

Lưu ý kỹ thuật khi lắp đặt dựa trên cấu tạo

Do cầu nâng 2 trụ chịu tải uốn và xoắn rất lớn tại 2 chân đế, việc lắp đặt đòi hỏi nền móng bê tông đạt tiêu chuẩn Mác #250, độ dày tối thiểu 30cm và đo độ thẳng đứng trụ bằng thiết bị chuyên dụng để không làm mòn lệch cấu tạo bên trong.

• Yêu cầu kết cấu móng bê tông:
  • Bê tông móng phải đạt mác 200 – 250, độ dày bê tông tối thiểu là 30 cm (300mm) liền khối, đan 2 lớp thép phi 10/12.
  • Lực rút của bu-lông móng (nở tắc kê sắt 18–20mm) rất lớn. Nếu bê tông quá mỏng hoặc mác yếu, nở sắt sẽ bị nhổ văng khỏi sàn khi nâng xe nặng.
• Căn chỉnh độ thẳng đứng của thân trụ:
  • Kỹ thuật viên phải dùng máy cân bằng Laser hoặc thước livo điện tử để căn chỉnh độ đứng chuẩn 90° của 2 thân trụ.
  • Độ nghiêng lệch cho phép 1.5mm. Nếu trụ bị nghiêng, dây cáp cân bằng sẽ cọ xát vào thành puly gây đứt cáp, Piston xi lanh bị mòn lệch phớt gây rò rỉ dầu thủy lực.
• Định vi nguồn điện chuẩn:
  • Khuyến khích đấu nối qua một CB (Aptomat) chống giật riêng biệt 30A đặt ngay cạnh thân trụ chính

Tham khảo bài viết: Cách Làm Móng Cầu Nâng 2 Trụ Đúng Kỹ Thuật & An Toàn

Các sự cố cấu tạo thường gặp & Cách khắc phục nhanh

Tổng hợp 4 sự cố kỹ thuật liên quan đến cấu tạo cơ khí – thủy lực của cầu nâng 2 trụ và giải pháp xử lý triệt để từ chuyên gia Thiết Bị TMTC.

Kết luận

Nắm rõ cấu tạo cầu nâng 2 trụ từ hệ thống khung thép, xi lanh thủy lực, dây cáp cân bằng đến cơ cấu khóa an toàn giúp các chủ garage chủ động trong việc vận hành, bảo dưỡng và xử lý các sự cố kỹ thuật cơ bản. Việc lựa chọn thiết bị có kết cấu thép dày dặn, xi lanh đạt tiêu chuẩn là chìa khóa giúp xưởng dịch vụ vận hành an toàn và bền bỉ trong hàng chục năm.
