Cách Làm Móng Cầu Nâng 1 Trụ Rửa Xe Ô Tô Đúng Kỹ Thuật

Khi bắt tay vào xây dựng một trạm rửa xe hay trung tâm chăm sóc ô tô chuyên nghiệp, cầu nâng một trụ luôn là xương sống của mọi hoạt động kinh doanh. Thiết bị này không chỉ giúp tối ưu hóa không gian, nâng cao tính thẩm mỹ mà còn quyết định trực tiếp đến năng suất làm việc của kỹ thuật viên. Thế nhưng, có một thực tế là hơn 80% độ bền và sự an toàn vận hành của thiết bị này lại không nằm ở bản thân ty cầu, mà nằm ở độ vững chắc của hố móng nằm sâu dưới lòng đất.

Việc nắm rõ cách làm móng cầu nâng 1 trụ đạt chuẩn không chỉ giúp chủ tiệm tiết kiệm hàng chục triệu đồng chi phí sửa chữa phát sinh, mà còn là cam kết an toàn cao nhất cho tài sản của khách hàng. Bài viết dưới đây, Thiết Bị TMTC sẽ cung cấp cho bạn những thông số vật liệu, bản vẽ kỹ thuật và quy trình thi công thực tế từ các kỹ sư lắp đặt lành nghề.

Tại sao thi công móng cầu nâng 1 trụ sai kỹ thuật lại cực kỳ nguy hiểm?

Nhiều chủ tiệm rửa xe thường có tâm lý phó mặc hoàn toàn công đoạn đào hố và đổ bê tông cho các đội thợ nề địa phương. Đây là một sai lầm phổ biến. Bản chất thợ xây dựng rất giỏi xây nhà, nhưng họ lại thiếu kinh nghiệm về thông số cơ khí và áp lực thủy lực của các thiết bị nâng hạ công nghiệp chuyên dụng.

Nếu phần móng được thi công một cách hời hợt, không đúng quy cách, trạm rửa xe của bạn sẽ sớm phải đối mặt với những hệ lụy nghiêm trọng:

• Rủi ro sụt lún và lệch tâm hành trình: Cầu nâng 1 trụ hoạt động dựa trên áp lực dầu cực lớn để nâng những khối tài sản nặng từ 2,5 đến hơn 4 tấn lên cao. Khi hố móng bị nghiêng hoặc đáy móng bị sụt, ty cầu sẽ chịu lực không đều (lệch tâm). Khi hạ xe xuống hoặc nâng xe lên, hiện tượng rung lắc, mất thăng bằng hoàn toàn có thể xảy ra, đe dọa trực tiếp đến an toàn tính mạng của thợ rửa xe và nguy cơ lật đổ phương tiện của khách hàng.
• Hỏng phốt thủy lực và ăn mòn vỏ ty: Một hố móng bị thấm nước hoặc thi công bằng mác bê tông kém chất lượng sẽ dễ bị rò rỉ nước ngầm vào bên trong. Ty cầu nâng chôn dưới lòng đất khi tiếp xúc liên tục với môi trường ẩm ứ sẽ nhanh chóng bị rỉ sét vỏ ngoài, rách ron phốt chặn dầu dẫn đến hiện tượng rò rỉ nhớt, tụt áp thủy lực, khiến cầu không thể nâng hết hành trình.
• Tổn thất kinh tế và gián đoạn kinh doanh: Một khi hố móng đã hỏng, việc khắc phục đòi hỏi bạn phải cẩu toàn bộ ty nâng đắt tiền ra ngoài, đập bỏ lớp bê tông cũ để làm lại từ đầu. Quá trình này không chỉ tốn kém chi phí nguyên vật liệu mà còn buộc tiệm phải đóng cửa ngừng kinh doanh nhiều tuần liền.

Chính vì vậy, thấu hiểu cấu trúc và giám sát chặt chẽ từng bao xi măng, thanh thép đổ xuống hố móng là bước đi bắt buộc của một người làm chủ thông thái.

Thông số kích thước và bản vẽ hố móng cầu nâng 1 trụ tiêu chuẩn

Để chuẩn bị mặt bằng một cách chuẩn xác, việc đầu tiên bạn cần làm là nắm vững các con số kỹ thuật cốt lõi. Cầu nâng một trụ trên thị trường hiện nay đa phần được chia làm hai loại dựa theo nguồn gốc và thiết kế mặt bàn nâng: dòng nhập khẩu như các loại cầu nâng 1 trụ Ấn Độ và dòng sản phẩm cầu nâng 1 trụ Việt Nam. Mặc dù nguyên lý hoạt động tương tự nhau, độ dài ty cầu của mỗi loại sẽ có sự chênh lệch nhẹ, kéo theo yêu cầu về độ sâu hố móng khác nhau.

Kích thước hố móng cầu nâng 1 trụ tiêu chuẩn

Dưới đây là các thông số hình học bắt buộc phải tuân thủ khi tiến hành đo đạc và đào hố:

Chiều rộng bề mặt hố móng: Mặt bằng hố móng cần được đào theo hình vuông với kích thước tối thiểu là 1m x 1m. Diện tích này đảm bảo đủ không gian để định hình lồng thép bao quanh và đổ khối bê tông chịu lực bao bọc ty cầu.

Độ sâu hố móng (Độ sâu hố cầu nâng ô tô):

• Đối với cầu nâng 1 trụ Ấn Độ: Độ dài ty cầu nhập khẩu thường dài hơn, do đó yêu cầu độ sâu lòng hố sau khi trừ hao lớp bê tông lót đáy phải đạt từ 2.4m đến 2.5m.
• Đối với cầu nâng nội địa Việt Nam: Thiết kế ty cầu ngắn hơn một chút, độ sâu hố móng tiêu chuẩn dao động từ 2.2m đến 2.3m.

Lưu ý quan trọng từ kỹ sư: Khoảng cách từ tâm hố móng (vị trí đặt ty cầu) đến các chướng ngại vật xung quanh như tường bao, cột nhà hay gièm cửa phải đạt tối thiểu 2.8m đến 3m. Khoảng cách này đảm bảo khi xe ô tô nằm trên bàn nâng, thân xe không bị va quệt vào tường và thợ rửa xe có đủ không gian di chuyển thoải mái xung quanh xe.

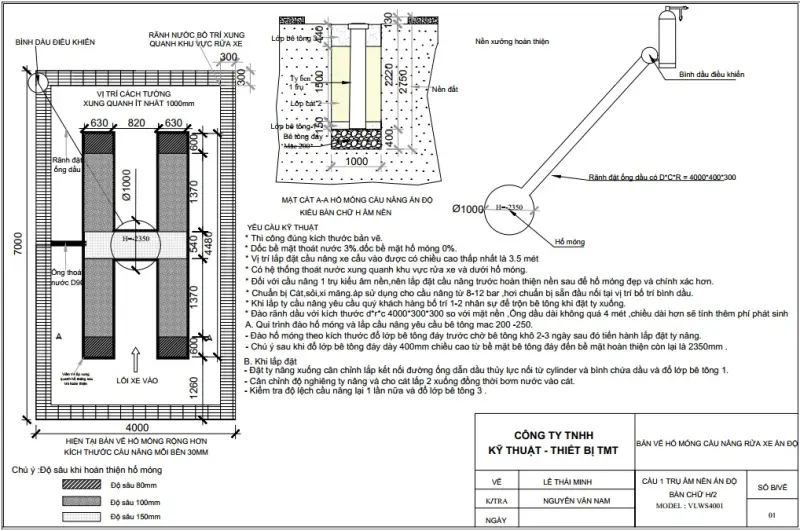

Bản vẽ móng cầu nâng 1 trụ

Một bản vẽ kỹ thuật hố móng tiêu chuẩn sẽ bao gồm 3 phần bóc tách sơ đồ trực quan:

1. Mặt cắt dọc (Cross-section view): Thể hiện rõ độ sâu từ mặt sàn hoàn thiện xuống đáy móng, vị trí lớp bê tông lót, giỏ sắt cố định và vị trí ty cầu nằm đồng tâm.
2. Mặt bằng bố trí (Layout view): Định vị khoảng cách từ tâm ty ra các mép tường và hướng xe ra vào bãi rửa.
3. Sơ đồ đường ống kỹ thuật: Thể hiện vị trí đặt bình chứa dầu thủy lực bên trên mặt đất và độ dốc của ống dẫn dầu PVC chạy ngầm xiên góc xuống đáy ty nâng.

Chuẩn bị vật liệu làm móng cầu nâng 1 trụ: Loại bê tông và sắt thép tiêu chuẩn

Vật liệu chính là yếu tố cốt lõi tạo nên sức bền của hố móng. Sử dụng sai chủng loại thép hoặc trộn bê tông sai tỷ lệ sẽ dẫn tới tình trạng móng bị nứt toác dưới áp lực tải trọng nén.

Nên chọn bê tông mác bao nhiêu cho hố móng cầu nâng?

Bê tông móng cầu nâng đóng vai trò như một chiếc “áo giáp” đặc khối chôn chặt và bảo vệ ty cầu không bị xê dịch. Khối lượng bê tông này phải chịu lực nén cực kỳ cao từ hệ thống thủy lực khi nâng những dòng xe SUV hay xe bán tải hạng nặng.

• Tiêu chuẩn mác bê tông: Bạn bắt buộc phải lựa chọn bê tông mác 250 (M250) trở lên. Nếu trạm rửa xe đặt tại các khu vực có địa hình nền đất yếu, gần đầm lầy, bờ sông hoặc đất mượn, các chuyên gia khuyến cáo nên nâng cấp lên bê tông mác 300 (M300) để tăng cường mật độ đặc và khả năng chống thấm dòng nước ngầm.
• Khuyến nghị thi công: Nếu điều kiện mặt bằng cho phép xe bồn ra vào, hãy ưu tiên chọn bê tông tươi thương phẩm từ nhà máy để đảm bảo tính đồng nhất về chất lượng. Trong trường hợp phải trộn tay tại công trình, cần giám sát kỹ kỹ thuật trộn: sử dụng cát vàng hạt lớn chịu lực, đá 1×2 sạch hoàn toàn không lẫn bùn đất, đất sét và dùng xi măng PC40 của các thương hiệu uy tín.

Quy cách sắt thép đan hố móng đạt chuẩn chịu lực

Lớp cốt thép bên trong khối bê tông đóng vai trò chịu lực kéo và ngăn chặn hiện tượng rạn nứt khối do co ngót nhiệt hoặc sụt lún không đều.

• Chủng loại thép: Sử dụng sắt phi 10 (Φ10) hoặc phi 12 (Φ12) tiêu chuẩn xây dựng (thép thanh vằn). Tuyệt đối không dùng thép phi nhỏ hơn (như phi 6, phi 8 hoặc thép trơn) vì chúng không đủ độ cứng định hình cấu trúc rọ thép khi đổ một khối lượng bê tông lớn áp lực mạnh từ trên xuống.
• Quy cách đan giỏ sắt (Rọ thép): Sắt được đan thành một hệ lưới lồng lập phương (giỏ thép) ôm quanh hố móng. Khoảng cách giữa các mắt lưới (bước đan thép) phải khống chế trong khoảng từ 15cm đến 20cm (Ký hiệu kỹ thuật: A150 – A200). Các điểm giao nhau phải được buộc chặt bằng kẽm buộc chuyên dụng, đảm bảo khung giỏ sắt không bị biến dạng khi thợ dẫm đạp hoặc đổ bê tông đè lên.

Các vật tư phụ quan trọng khác không thể thiếu

Bên cạnh sắt thép và bê tông, bạn cần chuẩn bị đầy đủ các vật tư kỹ thuật đi kèm sau:

• Ống nhựa PVC chịu lực (Phi 60 hoặc Phi 90): Dùng để làm đường lốc ống dẫn nhớt từ bình chứa dầu đặt trên bờ chạy ngầm vào ty cầu nâng. Nên chọn loại ống nhựa dày, chịu lực tốt của các thương hiệu lớn để tránh bị bẹp, vỡ ống dưới áp lực nén của đất đá xung quanh.
• Con kê bê tông: Có độ dày khoảng 5cm, đặt dưới đáy và xung quanh mép giỏ sắt nhằm mục đích tạo một khoảng cách an toàn, giúp bê tông bao bọc hoàn toàn cốt thép, ngăn không cho sắt thép tiếp xúc trực tiếp với đất nền gây rỉ sét, mục ruỗng thép sau vài năm sử dụng.

Quy trình từng bước thi công móng cầu nâng 1 trụ đúng chuẩn

Sau khi đã hoàn tất khâu đo đạc kích thước và chuẩn bị đầy đủ các vật tư đạt chuẩn chịu lực, bạn có thể bắt tay ngay vào khâu thi công bóc tách theo quy trình rửa xe chuyên nghiệp. Để việc theo dõi trở nên dễ dàng, hãy thực hiện tuần tự theo danh sách các bước dưới đây:

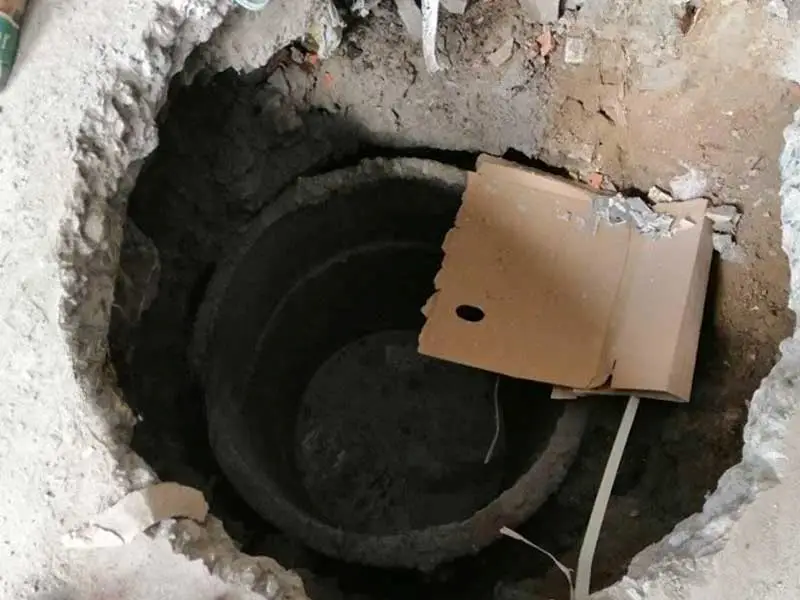

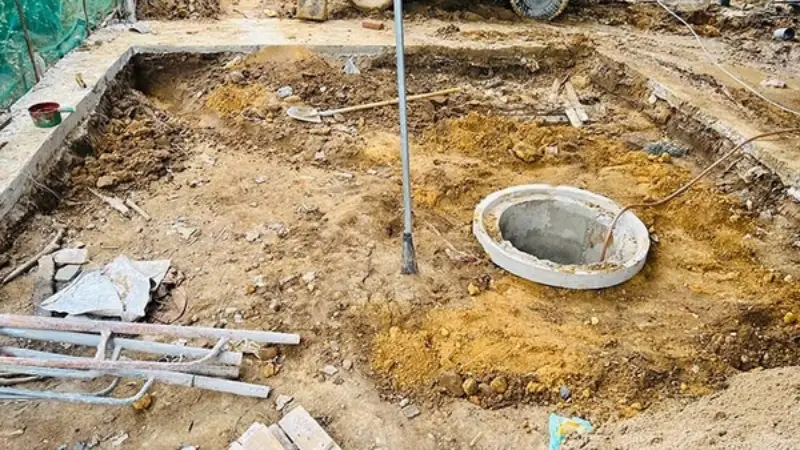

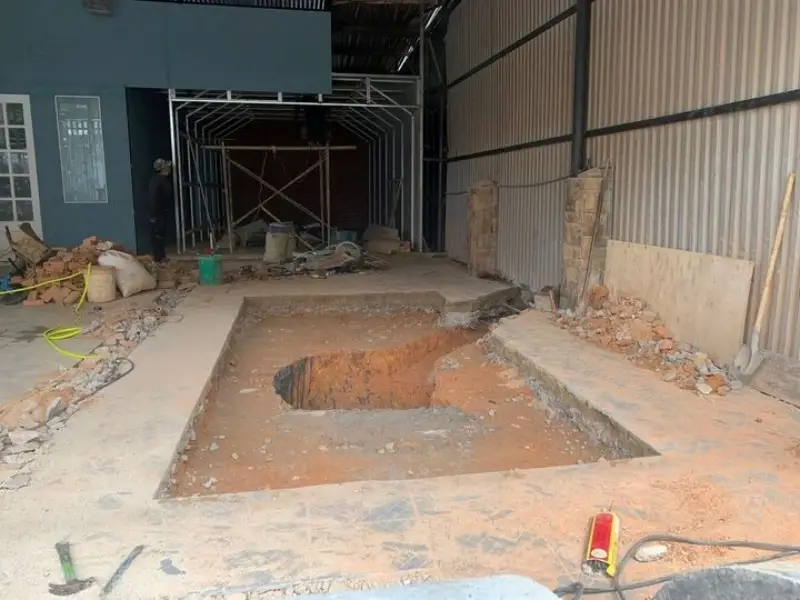

Bước 1: Xác định vị trí và tiến hành đào hố móng

Đầu tiên, bạn cần sử dụng thước dây để định vị chính xác tâm hố móng, đảm bảo khoảng cách an toàn từ tâm ty cầu đến các bức tường xung quanh tối thiểu là 2.8m – 3m. Khi mặt bằng đã được chốt, đội thợ nề bắt đầu đào một hố vuông với kích thước bề mặt là 1m x 1m.

Chiều sâu đào thực tế ban đầu nên sâu hơn chiều sâu tiêu chuẩn kỹ thuật khoảng 20 – 30cm (Ví dụ: đào sâu khoảng 2.7m đối với dòng cầu Ấn Độ và 2.5m đối với dòng cầu Việt Nam) để lấy không gian đổ lớp bê tông lót đáy chịu tải.

Bước 2: Đổ lớp bê tông đáy (Bê tông lót hố)

Lớp bê tông lót đáy đóng vai trò như một tấm đệm vững chắc, ngăn chặn hiện tượng lún sâu của ty cầu khi phải chịu áp lực nén liên tục từ trọng lượng của xe ô tô ép xuống bệ đáy móng.

• Tại đáy hố móng vừa đào, tiến hành làm phẳng bề mặt và đầm thật chặt nền đất.
• Đổ một lớp bê tông lót mác mỏng (có thể dùng mác bê tông 150) với độ dày dao động từ 20cm đến 30cm.
• Dùng bay và bàn xoa gỗ tạo một bề mặt thật phẳng, cân bằng tuyệt đối theo phương ngang. Hãy kiểm tra lại bằng thước cân bằng (thước thủy thước nivo) vì mặt đáy bị nghiêng sẽ làm ty cầu sau khi lắp đặt bị lệch hành trình.

Bước 3: Đặt giỏ sắt, đi đường ống dẫn dầu thủy lực

Khi lớp bê tông đáy đã bắt đầu đông kết và tạo được bề mặt cứng cáp, chúng ta chuyển sang khâu định hình khung thép chịu lực và thiết lập đường ống kỹ thuật ngầm.

• Thả rọ thép (được đan bằng sắt phi 10 hoặc phi 12 với mắt lưới A150 – A200) xuống lòng hố móng. Sử dụng các con kê bê tông dày 5cm chèn ở đáy và các mặt bên để giỏ sắt không bám sát đất nền.
• Lắp đặt hệ thống ống nhựa PVC (phi 60 hoặc phi 90) chịu lực chạy từ tủ điều khiển/bình chứa nhớt thủy lực xiên góc xuống phía đáy ty nâng.
• Lưu ý sống còn: Các khớp nối đường ống dẫn dầu này phải được gắn keo PVC chuyên dụng thật kín, bọc thêm băng keo cao su non để ngăn hoàn toàn cát bẩn hoặc nước xi măng lọt vào lòng ống khi đổ bê tông khối, gây tắc nghẽn đường dẫn nhớt sau này.

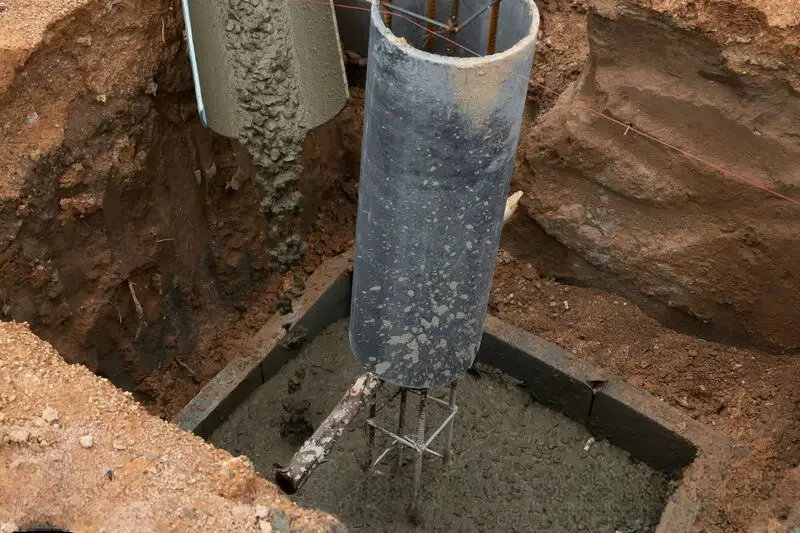

Bước 4: Đổ bê tông móng chính cố định (Sử dụng bê tông mác 250+)

Đây là công đoạn quan trọng nhất trong toàn bộ quy trình đổ móng cầu nâng rửa xe. Khối bê tông chính này sẽ ôm trọn và giữ cố định lòng rọ thép cũng như định hình hố móng quanh ty cầu.

• Tiến hành đổ bê tông mác 250 hoặc mác 300 đã chuẩn bị từ miệng hố xuống.
• Trong quá trình đổ khối lớn ngầm, bắt buộc phải dùng máy đầm dùi để đầm kỹ bê tông. Việc đầm dùi giúp loại bỏ các túi khí, hạn chế tối đa các khoảng rỗng bên trong lòng khối móng (hiện tượng rỗ tổ ong), đảm bảo khối bê tông sau khi khô đạt độ đặc và liên kết khối chịu nén hoàn hảo nhất.

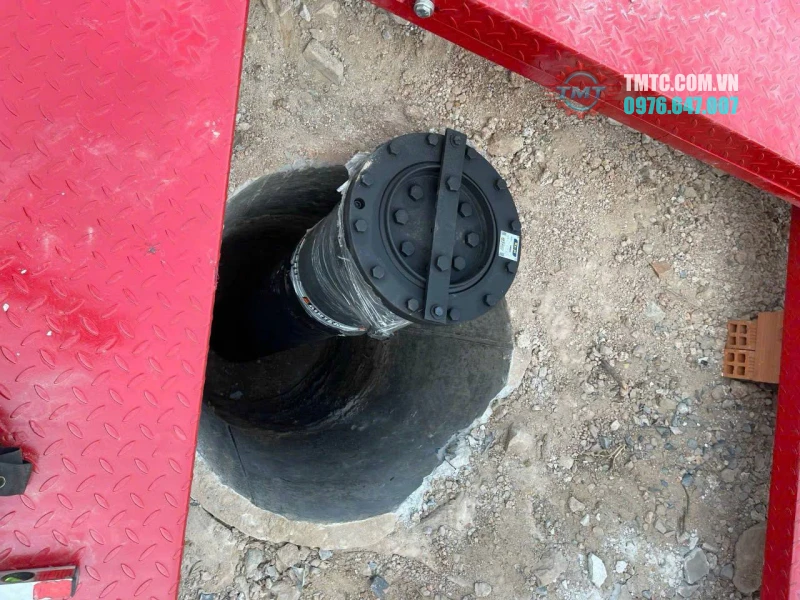

• Đổ bê tông liên tục cho đến khi đạt độ sâu lòng hố móng tiêu chuẩn từ mặt sàn hoàn thiện xuống đáy (đạt đúng 2.2m hoặc 2.5m tùy dòng cầu bạn chọn). Phần không gian trống phía trên sẽ được chừa lại để phục vụ cho việc hạ ty cầu và cân chỉnh mặt bàn nâng phẳng với mặt sàn của tiệm ở khâu hoàn thiện.

5. Những lưu ý quan trọng khi xử lý hố móng cầu nâng

Một quy trình làm móng hoàn hảo trên lý thuyết vẫn có thể thất bại nếu bạn bỏ qua các yếu tố khách quan về địa chất và thời gian đông kết tự nhiên của bê tông. Dưới đây là hai lưu ý mang tính quyết định mà bất kỳ chủ tiệm nào cũng cần nằm lòng:

5.1 Cách xử lý khi gặp hố móng có mạch nước ngầm hoặc nền đất yếu

Thi công tại những khu vực đất sình lầy, nền đất mượn chưa ổn định hoặc khi đào sâu xuống chạm phải mạch nước ngầm trào lên là thách thức rất lớn đối với thợ xây dựng. Nếu cứ cố tình đổ bê tông trực tiếp xuống môi trường sũng nước, nước xi măng sẽ bị loãng, không thể đông kết và khối móng sẽ bị rã ra sau một thời gian ngắn.

• Xử lý mạch nước ngầm: Bạn cần chuẩn bị sẵn một bồn chứa phụ bên cạnh hố móng và sử dụng máy bơm chìm liên tục hút nước ra ngoài trong suốt quá trình đào và làm sạch đáy hố. Ngay sau khi hút cạn, phải nhanh chóng đổ một lớp cát dày đóng bao hoặc đá hộc gia cố, sau đó tiến hành đổ lớp bê tông lót đáy dày hơn bình thường (khoảng 30cm) có trộn thêm phụ gia đóng rắn nhanh chống thấm ngầm.
• Gia cố nền đất yếu: Tại các khu vực đất quá mềm, giải pháp bắt buộc là đóng cọc gia cố bệ móng. Hãy cho thợ đóng từ 9 – 16 cọc tre già hoặc cọc cừ tràm xuống đáy móng để tạo độ liên kết, chống hiện tượng sụt lún sâu khi ty cầu chịu tải nặng ép xuống mặt nền.

Thời gian bảo dưỡng bê tông móng trước khi lắp đặt thiết bị

Sai lầm lớn nhất của các chủ tiệm mới mở là tâm lý nóng vội, muốn lắp cầu nâng thật nhanh để kịp ngày khai trương đón khách. Bê tông chôn ngầm dưới hố sâu cần có thời gian đạt “độ chín” và phản ứng thủy hóa hoàn toàn để đạt cường độ chịu lực tối đa.

• Thời gian tiêu chuẩn: Bê tông mác 250 chôn ngầm cần tối thiểu từ 7 đến 10 ngày bảo dưỡng trong điều kiện thời tiết khô ráo mới đủ độ cứng vững để tiến hành hạ ty cầu nâng vào hố. Tuyệt đối không được lắp đặt thiết bị hoặc vận hành thử tải khi bê tông mới đổ được 2 – 3 ngày, bởi áp lực cơ khí từ ty cầu nặng hàng tấn sẽ bóp nát cấu trúc cốt nền bên dưới, gây nứt móng vĩnh viễn.
• Mẹo bảo dưỡng: Trong những ngày đầu sau khi đổ bê tông móng chính, cần thường xuyên tưới nước giữ ẩm bề mặt cổ hố móng để bê tông không bị nứt do hiện tượng co ngót nhiệt.

Kết luận

Hiểu rõ và thực hiện đúng cách làm móng cầu nâng 1 trụ chính là bước đệm vững chắc nhất cho sự thành công lâu dài của một trạm rửa xe ô tô chuyên nghiệp. Đừng tiếc một vài ngày chờ bảo dưỡng bê tông, cũng đừng chủ quan bớt xén một vài thanh thép chịu lực. Hãy nhớ rằng, một hố móng kiên cố nằm sâu dưới đất mới chính là bệ đỡ an toàn nhất cho mọi chiếc xe của khách hàng và cho chính uy tín thương hiệu của bạn.

Trước khi tiến hành khởi công đào hố, hãy liên hệ chặt chẽ với đơn vị cung cấp thiết bị để nhận bản vẽ kỹ thuật chính xác nhất khớp với dòng máy bạn đã đặt mua.

Nếu bạn đang cần một đơn vị để thực hiện làm móng để lắp đặt cầu nâng hoặc cần mua và lắp đặt cầu nâng 1 trụ, bạn có thể liên hệ với Thiết Bị TMTC để lắp đặt trọn gói từ A – Z với giá cả cạnh tranh. Hãy liên hệ ngay chúng tôi qua hotline 0976647007 để được tư vấn chi tiết!
