Việc tính toán kích thước phòng sơn sấy ô tô tiêu chuẩn là bước khởi đầu cốt lõi đối với các xưởng đồng sơn, nhà máy sản xuất hay trung tâm chăm sóc xe chuyên nghiệp. Đây là không gian kỹ thuật đặc thù, tích hợp nhiều thiết bị và công nghệ sấy hiện đại. Do đó, việc thiết kế mặt bằng đồng bộ với một quy chuẩn kích thước chính xác sẽ quyết định trực tiếp đến năng suất làm việc và chất lượng bề mặt sơn của garage. Cùng Thiết Bị TMT tìm hiểu chi tiết về thông tin kích thước phòng sơn ô tô tiêu chuẩn chi tiết qua bài viết dưới đây:

Tại sao phải nắm rõ kích thước phòng sơn ô tô tiêu chuẩn?

Nhiều chủ garage khi mở xưởng thường chỉ tập trung vào cấu hình máy, công suất quạt hút hay giá thành mà quên mất việc khảo sát kích thước phòng sơn ô tô tiêu chuẩn. Việc “ước lượng chừng chừng” hoặc mua đại một thiết bị có sẵn rồi cố nhồi nhét vào mặt bằng hiện tại là sai lầm cực kỳ nguy hiểm, dễ dẫn đến tình cảnh “tiền mất tật mang” ngay khi vừa vận hành.

Chọn sai thông số phòng sơn sẽ kéo theo hàng loạt rủi ro nghiêm trọng:

Thợ khó thao tác, lỗi nước sơn: Nếu không gian lòng trong quá hẹp, khoảng cách từ súng phun đến bề mặt vỏ xe không đạt khoảng cách an toàn (tối thiểu 80cm). Thợ sơn sẽ phải khom lưng, góc quét bị bó hẹp dẫn đến hiện tượng sơn bị nổ, chảy sơn hoặc không đều màu.
“Cấn” mặt bằng, vướng cột xưởng: Kích thước phủ bì của phòng sơn luôn lớn hơn lòng trong do chứa hệ thống vách panel và bộ cấp hút gió. Không tính toán kỹ, bạn rất dễ mua thiết bị về nhưng bị vướng cột nhà, vướng dầm bê tông hoặc cấn trần tôn.
Không được cấp phép, từ chối đăng kiểm: Phòng sơn ô tô là khu vực đặc thù có rủi ro cháy nổ cao. Nếu thiết kế sai quy chuẩn, không chừa đủ khoảng trống an toàn hay khoảng cách xả gió, garage của bạn sẽ gặp rắc rối lớn khi cơ quan chức năng kiểm tra PCCC và môi trường.

Mẹo nhỏ cho chủ garage: Hãy luôn tính toán kích thước dựa trên dòng xe lớn nhất mà garage bạn định phục vụ trong tương lai (ví dụ dòng bán tải cỡ lớn hoặc xe 16 chỗ), thay vì chỉ tính toán vừa khít cho các dòng sedan 4 chỗ hiện tại.

Thông số kích thước phòng sơn sấy ô tô tiêu chuẩn (Dòng xe 4 – 7 chỗ)

Khi nhắc đến phân khúc xe du lịch từ 4 đến 7 chỗ, các hãng sản xuất thiết bị lớn (tiêu biểu như dòng Ritian RT-II-A) đều thiết kế dựa trên một bộ thông số cố định. Đây được coi là tỷ lệ vàng trong ngành đồng sơn ô tô. Bộ khung kích thước này vừa vặn một cách hoàn hảo với cấu trúc của hầu hết dòng xe thông dụng, từ Sedan nhỏ gọn đến các dòng SUV đô thị cỡ lớn.

Hiểu một cách đơn giản, việc thiết kế bắt buộc phải tách biệt rõ ràng giữa hai khái niệm: không gian làm việc bên trong và diện tích chiếm dụng bên ngoài trên bản vẽ kỹ thuật.

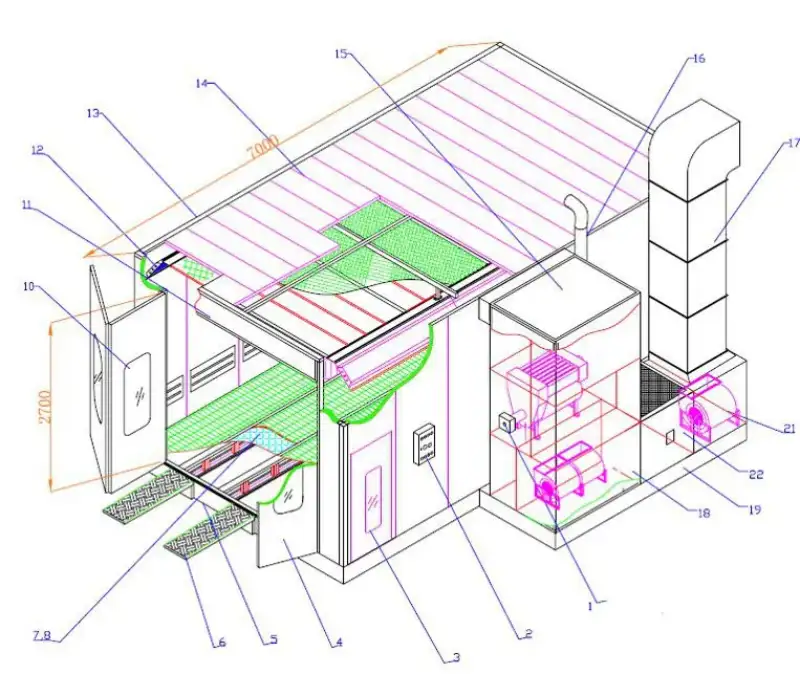

Thông số kích thước phòng sơn sấy ô tô tiêu chuẩn

Kích thước lòng trong (Không gian làm việc thực tế)

Kích thước lòng trong của một phòng sơn sấy ô tô tiêu chuẩn hiện nay là: Dài 6.9m x Rộng 4.0m x Cao 2.7m.

Chiều dài 6.9m: Một chiếc SUV 7 chỗ như Toyota Fortuner hay Ford Everest có chiều dài khoảng 4.8m – 4.9m. Khoảng chiều dài 6.9m của phòng sơn đảm bảo khoảng trống hơn 1m ở cả đầu và đuôi xe, giúp thợ sơn di chuyển bọc đầu xe cực kỳ thoải mái.
Chiều rộng 4.0m: Chiều rộng thân xe trung bình khoảng 1.8m. Khi xe đỗ chính giữa phòng sơn, mỗi bên hông sẽ thừa ra khoảng 1.1m — không gian lý tưởng để thợ sơn vung tay súng phun sơn vuông góc với bề mặt vỏ xe mà không bị vách ngăn làm vướng víu.
Chiều cao 2.7m: Khoảng cao này phối hợp lý tưởng với hệ thống trần lọc bụi bên trên, giúp luồng gió đi từ trần xuống sàn đạt áp lực đều, không bị quẩn khí độc hay bụi sơn.

Kích thước phủ bì (Diện tích chiếm dụng thực tế)

Kích thước phủ bì của phòng sơn sấy ô tô tiêu chuẩn trên bề mặt sàn xưởng thường là: Dài 7.0m x Rộng 5.3m x Cao 3.5m.

Chủ garage cần đặc biệt lưu ý con số này khi lên phương án mặt bằng, bởi nó đã bao gồm độ dày của các tấm vách panel cách nhiệt, hệ thống cửa chính, phủ bì phần đế bệ lắp vỉ sàn và đặc biệt là khoang chứa bộ cấp hút gió.

Chiều rộng tăng từ 4.0m lên 5.3m: Khoảng chênh lệch 1.3m này chính là không gian để lắp đặt cục motor quạt cấp và quạt hút (thường bố trí bên hông hoặc phía sau tùy theo thiết kế xưởng).
Chiều cao vọt lên 3.5m: Do kết cấu phòng sơn có phần hộp chia gió đặt trên nóc trần và hệ thống bệ đỡ sàn chịu lực cao lên so với cốt nền xưởng.

Lưu ý thực tế từ kỹ sư: Rất nhiều chủ xưởng khi xem bản vẽ chỉ nhìn vào kích thước lòng trong 4m x 7m rồi chừa đúng khoảng trống đó ở góc xưởng. Đến khi máy về thì không có chỗ lắp bộ quạt hút gió cao lừng lững phía sau. Hãy luôn dùng kích thước phủ bì (7.0m x 5.3m x 3.5m) làm quy chuẩn tối thiểu để trừ hao không gian lắp đặt.

Diện tích mặt bằng xưởng bao nhiêu thì lắp vừa phòng sơn?

Một sai lầm kinh điển của các chủ xưởng là nghĩ rằng chỉ cần diện tích mặt bằng xưởng rộng bằng đúng kích thước phủ bì của phòng sơn (khoảng 37 $m^2$ ) là đủ. Thực tế, phòng sơn không thể hoạt động độc lập nếu thiếu các khoảng trống kỹ thuật xung quanh. Bạn cần chừa không gian để mở cửa phòng sơn, lắp tủ điều khiển, đi đường ống thoát khí và đặc biệt là khoảng trống cho cục motor cấp hút gió đặt phía sau hoặc bên hông vách.

Để đảm bảo vận hành an toàn và thợ dễ dàng bảo trì, thay lọc trần, lọc sàn định kỳ, diện tích tối thiểu làm phòng sơn trên thực tế phải đạt từ 5 0 $m^2$ đến 60 $m^2$ (với chiều rộng xưởng từ 5.5m và chiều dài tối thiểu 8.5m). Khoảng cách từ vách phòng sơn đến tường xưởng nên chừa tối thiểu 50cm để làm hành lang kỹ thuật.

Bài toán chiều cao trần xưởng và cách xử lý khi trần thấp

Chiều cao trần xưởng lý tưởng nhất để lắp phòng sơn tiêu chuẩn là từ 3.8m trở lên (tính từ mặt sàn đến điểm thấp nhất của kèo thép hoặc trần bê tông). Lý do là vì chiều cao phủ bì của phòng đã là 3.5m, bạn cần thêm ít nhất 30cm khoảng trống phía trên để lưu thông khí và thao tác lắp ráp hộp gió.

Nếu trần xưởng thuê lại chỉ cao khoảng 3.2m – 3.3m, bạn có hai phương án xử lý:

Đào hố móng âm sàn: Thay vì làm bệ nổi cao 30cm, bạn hãy đào hố móng sâu xuống dưới mặt nền xưởng để đặt vỉ sàn chịu lực và hệ thống lọc. Phương án này vừa hạ được chiều cao tổng thể của phòng sơn, vừa giúp xe ra vào không cần leo dốc, nhưng chi phí làm móng sẽ cao hơn.
Cắt ngắn vách panel: Bạn có thể yêu cầu đơn vị thi công cắt bớt vách để hạ chiều cao phòng xuống. Tuy nhiên, điều này đồng nghĩa với việc không gian bên trong bị thu hẹp, luồng gió sấy dễ bị quẩn và không thể sơn được các dòng xe có mui cao như Ford Transit hay Hyundai Solati.

Những hạng mục tiêu chuẩn mặt bằng trước khi lắp đặt phòng sơn

Trước khi chốt phương án thi công, bạn hãy đối chiếu mặt bằng garage của mình với bảng kiểm tra chuẩn kỹ thuật dưới đây:

Hạng mục mặt bằng	Yêu cầu kỹ thuật bắt buộc
Nguồn điện vận hành	Phải có điện 3 pha ( $380\text{V}$ ) để chạy motor quạt hút công suất lớn ( $4\text{kW} \times 2$ ). Điện lưới gia đình không tải nổi.
Khoảng cách chống bụi chéo	Phòng sơn phải cách xa khu vực gò, hàn, chà nhám tối thiểu 5m – 7m để tránh bụi kim loại bám ngược vào phòng.
Đường thoát gió	Vị trí đặt phòng sơn phải thuận tiện để dẫn ống thoát khí thải lên cao (vượt khỏi mái xưởng), tránh thổi trực tiếp sang nhà dân xung quanh.
Độ phẳng của nền	Nền bê tông tại vị trí đặt phòng sơn phải được cán phẳng, chịu tải tốt, không bị sụt lún khi xe ra vào xưởng.

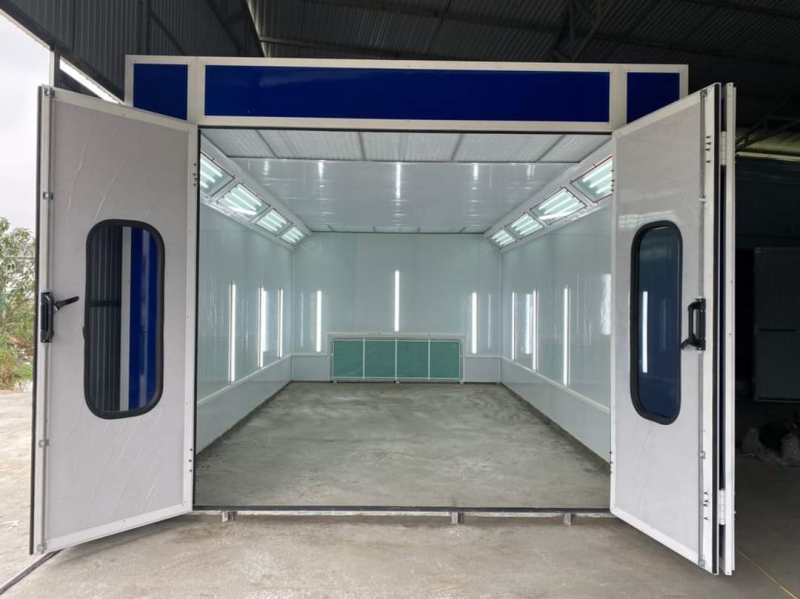

Những hạng mục tiêu chuẩn mặt bằng trước khi lắp đặt phòng sơn

Xem thêm bài viết: Quy Trình Thực Hiện Các Công Đoạn Trong Phòng Sơn Ô Tô

Phân loại kích thước phòng sơn theo các dòng xe đặc thù

Một sai lầm phổ biến khi mở xưởng là chỉ lắp đặt phòng sơn xe du lịch loại nhỏ rồi sau đó phải bẻ lái, từ chối những hợp đồng béo bở từ các dòng xe thương mại lớn. Tùy thuộc vào định hướng dịch vụ của garage, bạn cần nắm rõ kích thước của từng loại phòng sơn chuyên dụng dưới đây để tối ưu hóa tệp khách hàng của mình.

Kích thước phòng sơn xe du lịch và xe bán tải cỡ lớn (Ford Ranger, Transit)

Các dòng xe bán tải độ cản, giá nóc (như Ford Ranger Wildtrak, Ram 1500) hoặc xe chở khách 16 chỗ (Ford Transit, Hyundai Solati) đều có kích thước vượt trội so với xe 4 chỗ thông thường. Nếu cố nhét các dòng xe này vào phòng sơn tiêu chuẩn 7m, bạn sẽ không thể đóng được cửa hoặc thợ sơn hoàn toàn bị “chết” góc phun ở đầu và đuôi xe.

Thông số khuyến nghị: Dài 8.0m – 9.0m x Rộng 4.5m x Cao 3.2m (Kích thước lòng trong).
Giải pháp: Chiều dài lòng trong tối thiểu phải đạt từ 8m trở lên để thợ sơn thoải mái di chuyển ở hai đầu xe mà không lo chạm vào vách panel hay làm bẩn quần áo bảo hộ.

Kích thước phòng sơn xe tải, xe bus chuyên dụng

Đối với các xưởng dịch vụ lớn chuyên làm bảo hiểm cho xe tải nặng, xe đầu kéo hoặc xe khách từ 29 đến 45 chỗ, phòng sơn phải được thiết kế dạng module lắp ghép đặc biệt.

Thông số khuyến nghị: Dài 12.0m – 15.0m x Rộng 5.0m x Cao 4.5m.
Đặc điểm kỹ thuật: Do thể tích phòng cực kỳ lớn, hệ thống quạt cấp hút không thể dùng loại công suất nhỏ thông thường mà phải nâng cấp lên hệ thống quạt đôi hoặc quạt hộp lớn ( $11\text{kW} - 15\text{kW}$ ) để đảm bảo lưu lượng gió tuần hoàn, tránh bị đọng sương và mờ sơn.

Kích thước phòng sơn xe máy, sơn chi tiết linh kiện

Nếu garage của bạn có thêm mảng sơn dặm vá, sơn mâm, phủ carbon hoặc chuyên tân trang xe máy, việc đầu tư một kích thước phòng sơn xe tải hay xe con để sơn các chi tiết nhỏ là cực kỳ lãng phí điện năng và phòng sấy.

Thông số khuyến nghị: Dài 2.0m – 3.0m x Rộng 1.5m – 2.0m x Cao 2.2m.
Ưu điểm: Dòng phòng mini này sử dụng vách kính hoặc panel nhẹ, tiêu thụ điện thấp, lọc bụi nhanh và rất thích hợp cho không gian nhỏ hẹp của các tiệm độ xe máy chuyên nghiệp.

Mẹo chọn kích thước cho xưởng mới: Nếu diện tích mặt bằng rộng rãi và có ngân sách tốt, hãy mạnh dạn chọn kích thước phòng sơn xe du lịch loại dài 7.5m hoặc 8m. Việc dư dả một chút không gian giúp bạn dễ dàng nhận thêm các dòng xe 16 chỗ và bán tải – nhóm xe thường mang lại lợi nhuận dịch vụ đồng sơn rất cao.

Các yếu tố ảnh hưởng đến kích thước phòng sơn ô tô

Kích thước phòng sơn ô tô sẽ được xác định dựa trên các yếu tố khác nhau, bao gồm số lượng xe cần sơn trong một lần, kích thước và kiểu dáng của xe cần sơn, không gian và kinh phí đầu tư. Dưới đây là những yếu tố chi tiết hơn:

Số lượng xe: cần sơn trong một lần Số lượng xe cần sơn trong một lần sẽ là yếu tố quan trọng nhất ảnh hưởng đến kích thước của phòng sơn ô tô. Nếu bạn chỉ cần sơn một vài chiếc xe, phòng sơn nhỏ sẽ là lựa chọn tốt nhất. Tuy nhiên, nếu bạn cần sơn một số lượng lớn xe, bạn sẽ cần một phòng sơn lớn hơn để đáp ứng nhu cầu sản xuất của mình.
Kích thước và kiểu dáng của xe cần sơn: kích thước phòng sơn và kiểu dáng của xe cần sơn cũng ảnh hưởng đến kích thước của phòng sơn. Các loại xe lớn, chẳng hạn như xe tải, xe buýt hay xe đầu kéo, sẽ yêu cầu một phòng sơn có kích thước lớn hơn so với các loại xe nhỏ hơn. Ngoài ra, kiểu dáng của xe cũng sẽ ảnh hưởng đến kích thước của phòng sơn. Nếu xe của bạn có những chi tiết lớn, ví dụ như cánh cửa, thì bạn sẽ cần một phòng sơn có độ cao đủ để sơn toàn bộ chi tiết của xe.
Không gian và kinh phí đầu tư : Không gian và kinh phí đầu tư cũng là hai yếu tố quan trọng ảnh hưởng đến kích thước của phòng sơn ô tô. Nếu bạn có một khoảng trống rộng lớn, bạn có thể xây dựng một phòng sơn lớn hơn. Tuy nhiên, nếu bạn không có nhiều không gian, bạn sẽ phải xây dựng một phòng sơn nhỏ hơn.

Nên mua phòng sơn nhập khẩu đồng bộ hay tự xây dựng?

Đứng trước bài toán tối ưu chi phí, nhiều chủ xưởng thường phân vân giữa việc mua phòng sơn nhập khẩu nguyên bộ hay dựa vào bản vẽ thiết kế phòng sơn để tự thi công. Cả hai giải pháp đều có những ưu nhược điểm rõ rệt về công năng lẫn bài toán pháp lý.

Để có cái nhìn tổng quan trước khi xuống tiền, bạn có thể tham khảo bảng so sánh thực tế dưới đây:

Tiêu chí	Phòng sơn nhập khẩu đồng bộ	Tự làm phòng sơn ô tô (Tự chế)
Chi phí đầu tư	Cao hơn (Dao động từ 60 – 150 triệu tùy thương hiệu).	Tiết kiệm từ 30% – 50% chi phí vật tư ban đầu.
Độ sạch & Lọc bụi	Đạt chuẩn 98% nhờ vách panel khít và lọc trần chuyên dụng.	Dễ bị lọt bụi nếu thợ cơ khí xử lý ron cửa không kín.
Khả năng sấy nhiệt	Giữ sấy cực tốt bằng đèn hồng ngoại hoặc đầu đốt dầu.	Khó giữ nhiệt, dễ thất thoát điện năng qua vách tường gạch.
Giấy phép PCCC & Môi trường	Dễ thông qua vì thiết bị có sẵn chứng nhận CO/CQ từ hãng.	Gian nan hơn khi giải trình thông số quạt và hệ thống lọc bụi.

Tiêu chuẩn hố móng âm sàn nếu tự xây/tự chế phòng sơn

Nếu chọn phương án tự chế phòng sơn ô tô bằng tường gạch hoặc vách panel tự mua để tiết kiệm chi phí bệ nổi, bạn bắt buộc phải thi công hố móng âm sàn chuẩn kỹ thuật. Hệ thống hố móng này đóng vai trò gom bụi sơn và tạo lực hút từ trên trần xuống dưới đáy.

Chiều rộng hố móng: Chia làm 2 rãnh chạy dọc theo chiều dài bánh xe, mỗi rãnh rộng từ 760mm đến 800mm để vừa khít với kích thước vỉ sàn tiêu chuẩn.
Chiều sâu hố móng: Độ sâu tối thiểu phải đạt 300mm tính từ mặt nền xưởng. Nếu làm nông hơn, luồng gió hút xuống sẽ bị dội ngược lại, gây hiện tượng cuộn bụi bám vào vỏ xe.
Đáy hố: Phải được trát phẳng, đánh dốc về phía ống thoát hoặc hố thu để dễ dàng vệ sinh, thay thế bông lọc sàn định kỳ.

Lưu ý về kích thước quạt hút và hệ thống lọc bụi để đạt chuẩn PCCC

Một căn phòng kín với bốn bức tường sẽ trở thành “bom nổ chậm” nếu bạn chọn sai công suất quạt hút. Khi tự lắp ráp, việc tính toán lưu lượng gió là yếu tố sống còn để cơ quan chức năng phê duyệt biên bản phòng cháy chữa cháy (PCCC).

Công suất quạt: Với phòng sơn tiêu chuẩn cho xe du lịch, bạn cần trang bị hệ thống quạt hút có công suất tối thiểu là $4\text{kW}$ hoặc $5.5\text{kW}$ . Tốc độ gió trong phòng phải đạt từ $0.25\text{m/s}$ đến $0.3\text{m/s}$ để đảm bảo không khí trong phòng được làm mới liên tục.
Hệ thống lọc dập bụi: Tuyệt đối không xả thẳng khí thải ra môi trường. Bạn phải bố trí tối thiểu 2 lớp lọc: lớp bông sợi thủy tinh dưới sàn để giữ bụi sơn và một ngăn lọc than hoạt tính ở họng quạt gió ra để khử sạch mùi dung môi, dung dịch sơn.

Đơn vị tư vấn mặt bằng và cung cấp thiết bị phòng sơn ô tô uy tín

Việc tính toán kích thước trên giấy tờ luôn có khoảng cách rất lớn so với việc thi công thực tế tại mỗi garage. Để không rơi vào các lỗi kỹ thuật đáng tiếc, việc lựa chọn một đơn vị phân phối thiết bị có năng lực khảo sát và lên bản vẽ layout mặt bằng chuyên nghiệp là vô cùng quan trọng.

Thiết Bị TMT hiện là đơn vị hàng đầu chuyên cung cấp giải pháp toàn diện về phòng sơn ô tô nhập khẩu chính hãng và tư vấn tự xây phòng sơn chuẩn kỹ thuật.

Giải pháp may đo theo mặt bằng xưởng: Bên cạnh các dòng phòng sơn tiêu chuẩn có sẵn, TMT hỗ trợ khảo sát, đo đạc trực tiếp diện tích xưởng của khách hàng và lên bản vẽ thiết kế hệ thống móng âm sàn, hướng quạt hút tối ưu nhất cho từng địa hình.
Đảm bảo chất lượng đầu ra: Toàn bộ thiết bị do TMT cung cấp đều có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ (CO/CQ), hỗ trợ garage hoàn thiện các thủ tục cam kết môi trường và nghiệm thu hệ thống PCCC thuận lợi.
Dịch vụ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của TMT đồng hành cùng chủ xưởng từ khâu đổ bê tông hố móng, lắp ráp vách panel cho đến chuyển giao công nghệ sấy súng sơn, bảo dưỡng định kỳ hệ thống lọc bụi.

Nên chọn đơn vị cung cấp thiết bị phòng sơn ô tô nào ?

Nếu bạn đã nắm được các kích thước của một phòng sơn ô tô tiêu chuẩn,cần lắp đặt phòng sơn ô tô cho gara của mình, có thể tham khảo một số sản phẩm phòng sơn ô tô của Thiết Bị TMT: Phòng sơn ô tô

Liên hệ nhận tư vấn bản vẽ mặt bằng phòng sơn miễn phí

Bạn đang chuẩn bị mở garage hoặc nâng cấp xưởng đồng sơn nhưng chưa biết diện tích hiện tại phù hợp với kích thước phòng sơn nào? Hãy để đội ngũ kỹ sư của Thiết Bị TMT hỗ trợ bạn lên phương án layout tối ưu hoàn toàn miễn phí.
