Cấu Tạo Phòng Sơn Ô Tô Chuẩn Kỹ Thuật Chi Tiết 4 Thành Phần

Cấu tạo phòng sơn ô tô tiêu chuẩn là một tổ hợp cơ điện khép kín gồm 4 cụm kết cấu chính: Thân phòng cabin (panel cách nhiệt EPS/Rockwool 50mm), Hệ thống cấp hút & van đảo chiều (quạt ly tâm công suất 4.0 – 7.5 kW), Hệ thống lọc khí 3 cấp độ (lọc sơ cấp, lọc trần F5 và lọc sàn sợi thủy tinh), cùng Bộ gia nhiệt sấy & tủ điều khiển tự động (đầu đốt Diesel hoặc đèn hồng ngoại duy trì nhiệt độ 60°C – 80°C). Hệ thống này đồng bộ hóa dòng khí chảy tầng áp suất dương để dập tàn sơn và làm khô bề mặt vỏ xe nhanh chóng.

Trong kỹ thuật xử lý bề mặt vỏ xe ô tô, chất lượng nước sơn hoàn thiện không chỉ phụ thuộc vào tay nghề thợ hay thương hiệu gốc sơn, mà 80% rủi ro khuyết tật (mắt cá, da cam, rỗ bọt khí do tàn bụi) xuất phát từ môi trường thi công. Nhiều garage nhỏ vẫn tận dụng góc xưởng quây bạt hoặc lắp quạt thông gió tự chế, dẫn đến việc dòng khí bị quẩn xoáy, bụi mịn bám vào sơn ướt và thời gian sấy khô kéo dài làm giảm năng suất dịch vụ.

Một buồng sơn sấy ô tô chuẩn công nghiệp không đơn thuần là không gian kín che chắn bụi bẩn thông thường. Đây là một hệ thống kỹ thuật phức tạp, kết hợp đồng bộ giữa kết cấu cơ khí chịu lực, nguyên lý nhiệt động học đối lưu và công nghệ lọc khí vi mô. Hiểu rõ cấu tạo chi tiết của từng bộ phận giúp chủ garage, kỹ sư xưởng và nhà đầu tư đưa ra quyết định mua sắm chính xác, nghiệm thu đúng tiêu chuẩn kỹ thuật và tối ưu chi phí vận hành lâu dài. Bài viết dưới đây TMTC sẽ cung cấp nội dung chi tiết về cấu tạo của phòng sơn ô tô

Tổng quan về phòng sơn ô tô tiêu chuẩn

Phòng sơn ô tô tiêu chuẩn là một hệ thống cabin khép kín điều khiển chủ động dòng khí đối lưu và nhiệt độ, thực hiện đồng thời 3 nhiệm vụ: lọc sạch 98% bụi mịn, dập thu hồi tàn sơn độc hại và sấy khô màng sơn theo dải nhiệt độ lập trình sẵn.

Trên thị trường thiết bị phụ trợ ô tô hiện nay, hệ thống buồng sơn được phân cấp thành hai nhóm giải pháp chính:

• Buồng sơn nhanh (Phòng sơn điểm): Thường sử dụng rèm nhựa PVC kéo linh hoạt hoặc vách ngăn nhẹ, trang bị cụm hút lọc tàn sơn cục bộ bằng màng nước hoặc lọc khô. Giải pháp này tối ưu cho các công đoạn làm nền, bắn lót hoặc sơn dặm vá các chi tiết nhỏ.
• Phòng sơn sấy ô tô hoàn chỉnh (Full Cabin): Kết cấu cabin panel cứng cách nhiệt hoàn toàn, tích hợp đầy đủ hệ thống gia nhiệt cưỡng bức bằng đầu đốt hoặc hồng ngoại, chu trình cấp – hút khí đối lưu áp suất dương khép kín để sơn và sấy khô toàn bộ thân xe.

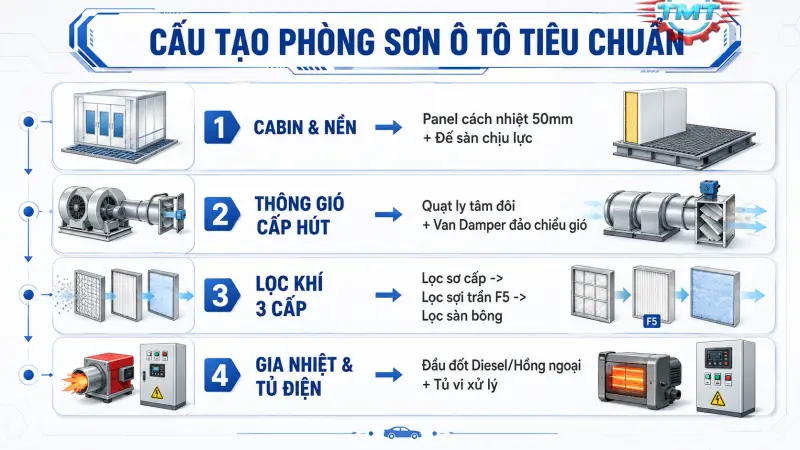

Chi tiết 4 cụm kết cấu trong cấu tạo phòng sơn ô tô

Một hệ thống thiết bị phòng sơn sấy ô tô đạt chuẩn nhà xưởng bao gồm 4 khối kết cấu kỹ thuật tương hỗ chặt chẽ:

Thân phòng và cấu trúc nền móng (Cabin & Foundation)

• Vách và trần phòng: Dựng từ các tấm panel cách nhiệt tiêu chuẩn dày 50mm, có lõi bằng bông khoáng thủy tinh (Rockwool) chống cháy lan hoặc xốp EPS chống cháy. Hai mặt ngoài bọc tôn mạ kẽm sơn tĩnh điện dày từ 0.4 – 0.6mm. Kết cấu này triệt tiêu thất thoát nhiệt lượng khi sấy khô và giảm tối đa tiếng ồn động cơ truyền ra khu vực xưởng chung.
• Hệ thống cửa ra vào:
  • Cửa chính: Thiết kế dạng 3 hoặc 4 cánh xếp gập bản lề chịu lực, viền gioăng cao su đôi làm kín tuyệt đối, gắn kính cường lực chịu nhiệt hai lớp giúp giám sát màu sơn xe từ bên ngoài.
  • Cửa phụ (Cửa thoát hiểm): Cửa 1 cánh trang bị khóa tay kê khẩn cấp (Panic bar) với cơ chế tự động mở ra ngoài khi có áp lực chênh lệch lớn, đảm bảo an toàn tuyệt đối cho kỹ thuật viên khi xảy ra sự cố cháy nổ.
• Đế phòng sơn và sàn vỉ sắt: Khung dầm thép hình chịu tải trọng từ 3 – 5 tấn (đáp ứng cho các dòng xe con, SUV cỡ lớn và bán tải). Mặt sàn lát bằng các tấm vỉ thép dập lỗ mạ kẽm nhúng nóng kết hợp thanh la đan chịu lực, bên dưới đặt bông lọc sàn để thu hồi tàn sơn. Cấu trúc sàn có thể bố trí dạng đế nổi kèm cầu dẫn xe hoặc đào hố móng âm sàn bê tông phẳng.

Hệ thống thông gió, cấp khí và hút xả

• Cụm quạt ly tâm công suất lớn: Sử dụng 2 mô tơ quạt ly tâm lồng sóc cánh kép (công suất từ 4.0kW – 7.5kW mỗi mô tơ, truyền động trực tiếp hoặc qua dây đai curoa). Hệ thống cung cấp lưu lượng gió mạnh mẽ từ 20.000 – 25.000 m³/h, duy trì vận tốc gió thổi thẳng đứng qua buồng sơn đạt ngưỡng tiêu chuẩn 0.2 – 0.3 m/s.

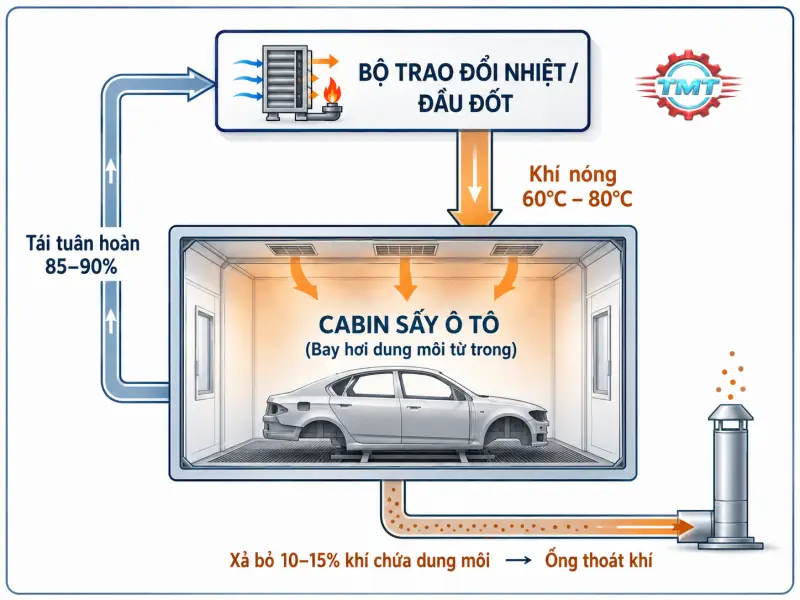

• Van đảo chiều (Air Damper): Cụm cửa gió tự động điều khiển bằng mô tơ chấp hành (Actuator). Khi ở chế độ phun sơn, van mở 100% để lấy khí tươi tự nhiên; khi chuyển sang chế độ sấy, van tự động đóng bớt và chuyển mạch gió sang trạng thái tuần hoàn 85% – 90% lượng khí nóng nội bộ nhằm tiết kiệm nhiên liệu đốt.

Hệ thống lọc khí đa tầng

Hệ thống lọc khí quyết định trực tiếp tới độ tinh khiết của dòng khí và khả năng bảo vệ môi trường:

1. Lọc sơ cấp (Lọc thô nguồn vào): Bố trí ngay tại cửa hút gió của quạt cấp, cấu tạo bằng sợi tổng hợp mật độ thấp để giữ lại lá cây, rác, côn trùng và các hạt bụi cát kích thước lớn (> 10 micron).
2. Lọc trần tinh (Lọc F5/EU5): Phủ kín 100% diện tích trần phòng sơn. Cấu tạo từ sợi tổng hợp ép nhiệt ba chiều, bề mặt phủ lớp keo bám dính đặc thù giúp giữ lại các hạt bụi mịn có kích thước > 5 micron. Lớp lọc này có nhiệm vụ phân tán đều luồng khí cấp từ trên xuống dưới theo dạng dòng chảy tầng (Laminar flow).
3. Lọc sàn (Lọc sợi thủy tinh – Paint Stop): Lót ngay dưới các tấm vỉ sắt sàn buồng sơn. Với cấu trúc sợi thủy tinh xốp không định hình, vật liệu này giữ lại hạt tàn sơn dạng ướt và khô không cho bám dính vào cánh quạt hút, đồng thời bảo vệ hệ thống đường ống thoát khí không bị nghẹt.

Hệ thống gia nhiệt sấy, chiếu sáng và tủ điện điều khiển

• Đầu đốt và bộ trao đổi nhiệt: Sử dụng đầu đốt công nghiệp chuyên dụng (phổ biến nhất là dòng đầu đốt dầu Diesel của Ý như Riello hoặc đầu đốt Gas tự động). Đầu đốt kết hợp với buồng trao đổi nhiệt bằng thép không gỉ (Inox 304 chịu nhiệt cao) giúp nâng nhiệt độ buồng sơn từ nhiệt độ môi trường lên 60°C – 80°C trong vòng 5 – 8 phút mà không để mùi khói dầu lẫn vào buồng sơn.
• Hệ thống chiếu sáng chuyên dụng: Gồm các máng đèn LED hoặc đèn huỳnh quang ánh sáng trắng (nhiệt độ màu 5000K – 6500K, độ rọi > 800 Lux). Toàn bộ máng đèn được lắp vát góc 45° dọc theo trần và vách buồng sơn, sử dụng nắp kính cường lực chống cháy nổ, bố trí triệt tiêu hoàn toàn góc chết và hiện tượng đổ bóng khuất khi thợ thi công.
• Tủ điện điều khiển trung tâm: Tích hợp bộ lập trình thời gian sấy tự động, đồng hồ cảm biến hiển thị nhiệt độ điện tử, rơ le bảo vệ quá tải mô tơ, nút chuyển mạch chu trình Sơn/Sấy và nút dừng khẩn cấp (Emergency Stop) ngắt toàn bộ nguồn điện khi có sự cố áp suất hoặc cháy nổ.

 Xem thêm bài viết phân tích chuyên sâu về Nguyên lý hoạt động của phòng sơn sấy ô tô để nắm vững chu trình đối lưu nhiệt).

Bảng tổng hợp thông số kỹ thuật và vật liệu cấu tạo phòng sơn ô tô

Bảng thông số cơ khí và vật liệu cấu thành một buồng sơn sấy ô tô tiêu chuẩn dành cho xưởng dịch vụ:

Phân loại cấu tạo phòng sơn ô tô phổ biến trên thị trường

Tùy thuộc vào diện tích mặt bằng, điều kiện thi công nền xưởng và kinh phí đầu tư, kết cấu phòng sơn ô tô được thiết kế theo 3 cấu hình kỹ thuật thực tế:

• Phòng sơn sấy đế âm sàn (Hệ móng chìm): Toàn bộ hệ thống dầm đỡ, vỉ sắt và đường gió hút được chìm phẳng dưới mặt nền bê tông garage. Kết cấu này giúp xe ra vào êm ái, tối ưu diện tích sàn xưởng, nhưng đòi hỏi đơn vị thi công phải khảo sát kết cấu móng và chống thấm kỹ càng.

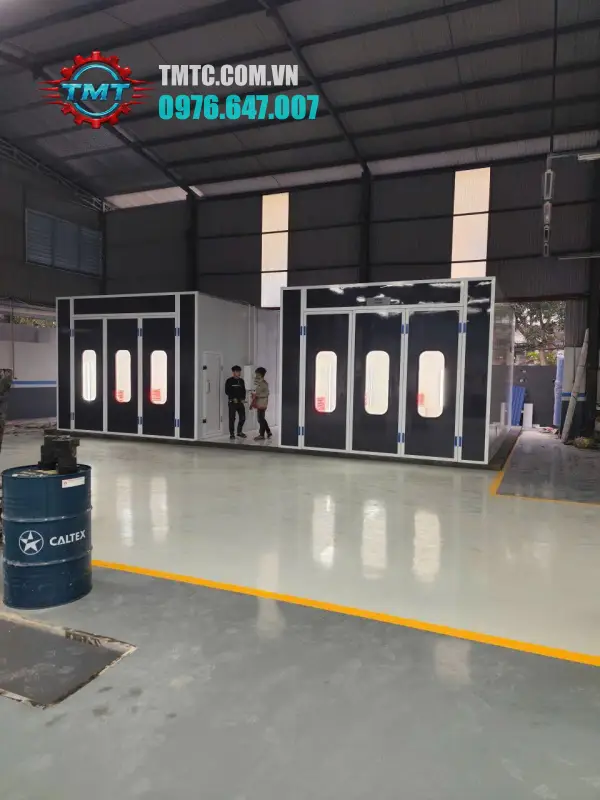

• Phòng sơn sấy đế nổi (Khung thép nổi): Toàn bộ cabin đặt trên hệ khung đế thép cao khoảng 300mm – 350mm so với mặt nền xưởng, có trang bị 2 hoặc 3 cầu dẫn xe bằng sắt. Loại này không cần đào móng, lắp ráp cơ động, phù hợp tuyệt đối cho các garage thuê mặt bằng ngắn hạn.
• Buồng sơn nhanh vách rèm: Sử dụng hệ khung thép treo rèm nhựa mềm PVC, hút gió ngang bằng hệ thống quạt hút dập bụi khô hoặc màng nước. Cấu tạo lược bỏ cụm đầu đốt gia nhiệt, chỉ phục vụ việc sơn dặm vá nhanh và hạn chế mùi sơn phát tán trong xưởng.

Những lưu ý quan trọng khi kiểm tra cấu tạo phòng sơn trước khi lắp đặt

Dưới góc nhìn nghiệm thu thiết bị từ các kỹ sư xưởng của Thiết Bị TMTC, trước khi ký biên bản bàn giao hoặc chọn mua phòng sơn, chủ garage cần kiểm tra kỹ 4 điểm mấu chốt sau:

• Vật liệu lõi panel: Đảm bảo lõi vách panel là bông thủy tinh Rockwool hoặc xốp EPS tỷ trọng cao, tôn vỏ mạ màu có độ dày thực tế tối thiểu 0.45mm để tránh cong vênh, rỉ sét khi tiếp xúc dung môi sơn lâu ngày.
• Độ kín khít của cánh cửa và van gió: Toàn bộ khung cửa phải có gioăng cao su đàn hồi tốt, cửa hút khí và xả khí đóng mở dứt khoát bằng cơ cấu rơ le để đảm bảo duy trì độ kín và áp suất dương buồng sơn.
• Tiêu chuẩn chống cháy nổ máng đèn: Hệ thống máng đèn phải có zoăng silicon cách ly tuyệt đối tia lửa điện của bóng đèn với hơi dung môi sơn bên trong cabin theo tiêu chuẩn an toàn công nghiệp.
• Công suất quạt cấp và hút: Tuyệt đối không chọn buồng sơn sử dụng quạt hướng trục giá rẻ cho phòng sơn sấy tiêu chuẩn vì áp suất tĩnh yếu, không thể ép gió qua lớp lọc trần dày khiến phòng bị bí khí và quẩn tàn sơn.

Kết luận

Hiểu rõ cấu tạo phòng sơn ô tô giúp chủ xưởng lựa chọn đúng cấu hình thiết bị phù hợp với mặt bằng xưởng, tối ưu ngân sách đầu tư ban đầu và đảm bảo lớp sơn xe hoàn thiện bóng bẩy, đạt chuẩn màu nhà máy.
