Nguyên Lý Hoạt Động Của Phòng Sơn Sấy Ô Tô Chuẩn Kỹ Thuật Garage

Nguyên lý hoạt động của phòng sơn sấy ô tô dựa trên việc điều khiển buồng kín qua hai chu trình tự động: Chế độ sơn sử dụng hệ thống cấp hút tạo dòng khí chảy tầng thẳng đứng mang áp suất dương (vận tốc 0.2 – 0.3 m/s) để dập tàn sơn và lọc sạch 98% bụi; Chế độ sấy sử dụng van đảo chiều tuần hoàn 85% – 90% lượng khí nóng kết hợp hệ thống gia nhiệt phòng sơn (60°C – 80°C) giúp lớp sơn khô kiệt từ trong ra ngoài, tăng tối đa độ bóng mịn và độ bền bề mặt.

Anh em làm nghề đồng sơn hay quản lý garage đều rõ: thợ có cứng tay đến mấy, sơn có đắt tiền đến đâu mà phòng sơn dính bụi lơ lửng, gió bị quẩn góc hay nhiệt độ sấy om không đều thì nước sơn ra lò rất dễ dính lỗi da cam, mắt cá hoặc nổ bọt khí.

Một buồng sơn sấy ô tô chuẩn kỹ thuật sinh ra để giải quyết triệt để những rủi ro này bằng cách kiểm soát hoàn toàn nhiệt độ, áp suất và hướng di chuyển của dòng khí. Dưới góc độ anh em kỹ thuật thực chiến tại Thiết Bị TMTC, bài viết này sẽ phân tích chi tiết từ sơ đồ nguyên lý khí động học, cơ ch

Phòng sơn sấy ô tô là gì và hoạt động như thế nào?

Phòng sơn sấy ô tô là một hệ thống không gian kín khép kín được trang bị kết cấu cách nhiệt, hệ thống lọc bụi đa cấp, quạt đối lưu và bộ gia nhiệt tự động nhằm thực hiện hai nhiệm vụ chuyên biệt: gom tàn bụi sơn khi phun và sấy khô màng sơn ở dải nhiệt độ tối ưu.

Hệ thống mang lại 3 giá trị kỹ thuật cốt lõi cho một xưởng dịch vụ:

• Bảo vệ bề mặt sơn tuyệt đối: Loại bỏ tới 98% hạt bụi mịn trong không khí nhờ các tầng lọc chuyên dụng, duy trì bề mặt sơn phẳng mịn không tì vết.
• Bảo vệ sức khỏe kỹ thuật viên: Dòng khí đối lưu một chiều ép tàn sơn và hơi dung môi độc hại xuống rãnh sàn tức thì, ngăn thợ sơn hít phải bụi độc hại trong lúc thao tác.
• Giảm thiểu ô nhiễm môi trường: Bụi sơn và hơi dung môi hữu cơ (VOC) được giữ lại qua các lớp lọc sợi thủy tinh và lọc than hoạt tính trước khi xả ra môi trường bên ngoài.

Chi tiết nguyên lý hoạt động của phòng sơn sấy ô tô theo 2 chế độ

Bản chất của chế độ sơn và sấy ô tô là việc điều khiển lưu lượng khí tươi, áp suất dòng khí và nguồn cấp nhiệt thông qua tủ điều khiển trung tâm. Hệ thống vận hành tuần tự qua 2 giai đoạn kỹ thuật chính:

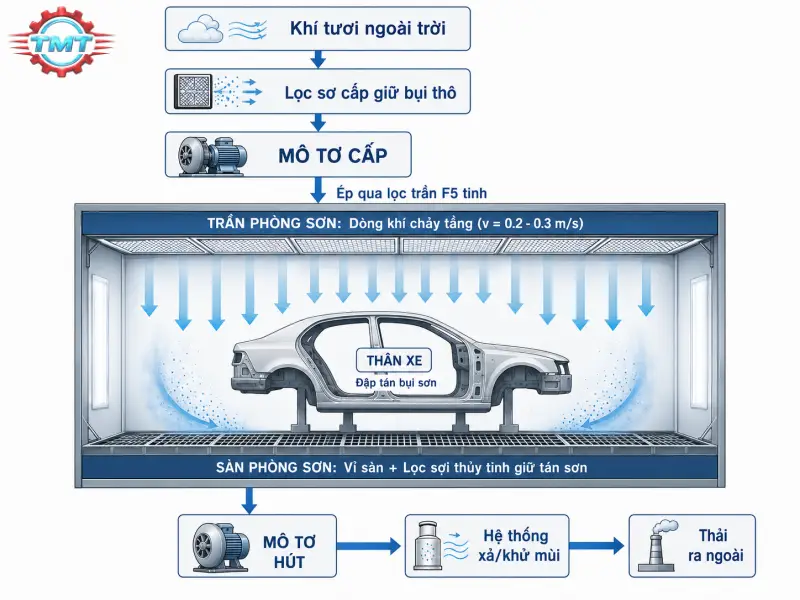

Chế độ sơn phủ (Sơn tường & cấp – hút khí liên tục)

Cơ chế cốt lõi: Quạt cấp và quạt hút chạy đồng bộ tạo luồng khí thẳng đứng từ trần xuống sàn, thiết lập trạng thái áp suất dương phòng sơn để ngăn bụi ngoài xâm nhập và gom sạch tàn bụi sơn thừa.

1. Lấy khí tươi và tạo áp suất dương: Mô tơ quạt cấp hút không khí tự nhiên ngoài trời qua lớp bông lọc sơ cấp để loại bỏ rác, bụi thô và côn trùng. Hệ thống được tinh chỉnh sao cho lưu lượng gió cấp vào luôn nhỉnh hơn lưu lượng gió hút ra khoảng 5% – 10%. Sự chênh lệch này tạo ra áp suất dương (khoảng 10 – 25 Pa bên trong buồng). Khi kỹ thuật viên hé cửa bước vào, luồng gió từ trong sẽ tự bung ra ngoài, chặn đứng hoàn toàn nguy cơ bụi bẩn từ xưởng bay ngược vào cabin.
2. Khuếch tán dòng chảy tầng: Không khí sạch được quạt nén qua lớp lọc trần tinh (lọc F5/EU5). Trần buồng sơn đóng vai trò như một màng phân tán khí khổng lồ, đưa gió thổi thẳng đứng từ nóc xuống sàn với vận tốc ổn định từ 0.2 – 0.3 m/s. Đây là dải vận tốc “vàng” trong kỹ thuật phun sơn: đủ mạnh để ép tàn sơn (overspray) rơi thẳng xuống sàn mà không làm tạt méo dải phun của súng sơn.
3. Hút xả và lọc tàn sơn dưới sàn: Tàn sơn lơ lửng bị dòng khí đẩy thẳng xuống các vỉ sàn dập lỗ. Tại đây, lớp bông lọc sợi thủy tinh dày dặn sẽ bắt dính và giữ lại các hạt sơn cơ học. Khí sạch đã tách hạt sơn tiếp tục

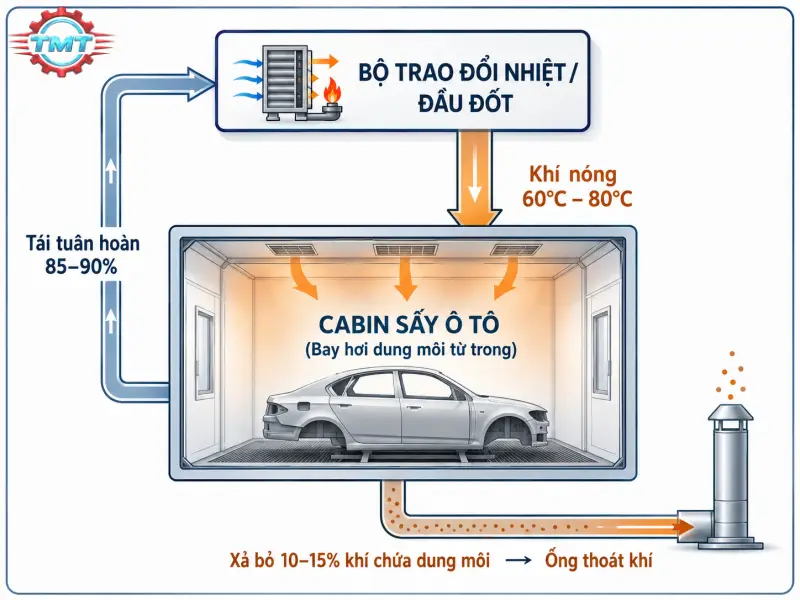

Chế độ sấy khô (Tuần hoàn khí nóng gia nhiệt)

Cơ chế cốt lõi: Van gió tự động đảo chiều để đóng đường xả, chuyển sang trạng thái phòng sơn ô tô tuần hoàn khí nóng (85% – 90%) kết hợp đốt nhiệt cưỡng bức, duy trì buồng sơn ở mức nhiệt 60°C – 80°C.

1. Đóng van gió tiết kiệm năng lượng: Khi thợ hoàn tất công đoạn sơn và bấm nút sấy trên bảng điều khiển, van đảo chiều (damper) điều khiển bằng mô tơ servo sẽ tự động chuyển vị trí: đóng đến 85% – 90% cửa hút khí tươi và cửa xả thải. Hệ thống chỉ lấy khoảng 10% – 15% khí tươi để chống tích tụ quá mức hơi dung môi, còn lại 85% – 90% lượng khí nóng sẵn có trong buồng sẽ được hút quay vòng khép kín. Cơ chế tuần hoàn này giúp tiết kiệm từ 30% đến 40% lượng dầu hoặc điện năng tiêu thụ.
2. Gia nhiệt bề mặt đồng đều: Hệ thống gia nhiệt phòng sơn (sử dụng đầu đốt dầu diesel hoặc đèn sấy hồng ngoại) được kích hoạt. Ngọn lửa từ đầu đốt làm nóng bộ trao đổi nhiệt bằng inox chống cháy, biến dòng khí hồi thành luồng gió nóng từ 60°C – 80°C rồi thổi đều khắp mọi ngóc ngách của xe. Nhiệt độ phân bổ đều làm các liên kết phân tử sơn đóng rắn nhanh chóng, đẩy toàn bộ hơi dung môi thoát ra từ lớp đáy lên bề mặt, ngăn ngừa hoàn toàn tình trạng mặt ngoài đã se nhưng chân sơn bên trong còn ướt.
3. Quy trình hạ nhiệt tự động: Sau khi hết thời gian cài đặt sấy (thường từ 30 – 40 phút), cảm biến ngắt tín hiệu đầu đốt. Quạt gió tiếp tục chạy trễ thêm 5 – 10 phút (chu trình Purge/Cooling) để tống bớt lượng nhiệt tồn dư và hơi dung môi còn sót lại ra ngoài, làm nguội dần vỏ xe trước khi thợ mở cửa lấy xe ra ngoài.

Bảng so sánh cơ chế vận hành: Chế độ sơn vs Chế độ sấy

Dưới đây là bảng tổng hợp các thông số kỹ thuật then chốt giữa hai chế độ để anh em kỹ thuật dễ dàng đối chiếu khi vận hành:

5 Bộ phận cốt lõi cấu thành hệ thống phòng sơn sấy ô tô

Để toàn bộ nguyên lý hoạt động của phòng sơn sấy ô tô diễn ra trơn tru, chuẩn xác từng milimet khí động học, thiết bị cần được cấu thành từ 5 cụm chi tiết cơ bản sau:

1. Vỏ cabin cách nhiệt tiêu chuẩn

Khung vỏ phòng sơn được dựng bằng các tấm panel tiêu chuẩn (thường dùng lõi EPS chống cháy hoặc Rockwool bông khoáng dày 50mm), bọc tôn mạ kẽm sơn tĩnh điện hai mặt. Kết cấu này có nhiệm vụ:

• Cách âm hoàn hảo với môi trường xưởng gò hàn bên ngoài.
• Giữ nhiệt độ bên trong buồng không bị thất thoát ra ngoài trong suốt quá trình sấy, giúp tiết kiệm tối đa nhiên liệu đốt.

2. Hệ thống lọc không khí 3 cấp độ

Chất lượng màng sơn phụ thuộc tới 80% vào độ sạch của hệ thống lọc:

• Lọc sơ cấp (Lọc đầu vào): Làm bằng sợi tổng hợp, giữ lại bụi cát thô kích thước lớn trước khi gió vào quạt cấp.
• Lọc trần (Lọc tinh F5/EU5): Đặt kín toàn bộ diện tích trần phòng sơn. Lớp lọc này có khả năng giữ lại hạt bụi siêu mịn kích thước tới vài micron, đảm bảo không khí thổi xuống thân xe sạch đến 98%.
• Lọc sàn (Lọc sợi thủy tinh): Dải dưới các vỉ sàn dập lỗ, có đặc tính bám dính hạt bụi sơn cực tốt, ngăn tàn sơn khô bám dính làm kẹt cánh quạt hút.

3. Hệ thống quạt cấp và quạt hút ly tâm

Sử dụng các dòng quạt ly tâm công suất lớn (thường từ 4kW – 7.5kW mỗi mô tơ) với thiết kế cánh lồng sóc đôi:

• Tạo áp lực tĩnh lớn để thắng được trở lực của các lớp màng lọc dày.
• Đảm bảo lưu lượng gió tuần hoàn đạt từ 18.000 – 25.000 m³/h, duy trì vận tốc gió chảy tầng luôn ổn định.

4. Hệ thống gia nhiệt (Đầu đốt Diesel / Đèn hồng ngoại)

Tùy vào quy mô và nhu cầu xưởng, hệ thống cấp nhiệt sẽ sử dụng một trong hai dạng thiết bị sau:

• Đầu đốt dầu Diesel (Phổ biến như hãng Riello): Hoạt động kèm buồng trao đổi nhiệt bằng thép không gỉ (Inox 304 chịu nhiệt). Lửa đốt kín trong buồng inox, khí nóng sinh ra từ việc trao đổi nhiệt gián tiếp giúp phòng ấm lên cực nhanh mà không bị ám mùi dầu vào sơn.
• Hệ thống sấy đèn hồng ngoại: Lắp dọc hai bên vách sườn xe, tỏa nhiệt tức thì bằng bức xạ sóng ngắn, thích hợp cho các mô hình phòng sơn nhanh hoặc xưởng làm sơn dặm chi tiết cục bộ.

5. Tủ điều khiển trung tâm và cảm biến an toàn

Bộ não vận hành toàn bộ hệ thống gồm các linh kiện:

• Rơ-le thời gian (Timer) tự động chuyển đổi giữa các chu trình sơn – chờ bay hơi – sấy – làm mát.
• Đồng hồ cài đặt và cảm biến nhiệt độ kỹ thuật số ngắt ngọn lửa đầu đốt tự động khi đạt nhiệt độ cài đặt.
• Công tắc áp suất an toàn: Tự động ngắt đầu đốt nếu quạt gió gặp sự cố ngưng thổi, triệt tiêu hoàn toàn rủi ro quá nhiệt gây chập cháy theo đúng tiêu chuẩn an toàn công nghiệp.

Xem thêm bài viết: Quy Trình Thực Hiện Các Công Đoạn Trong Phòng Sơn Ô Tô

Những lưu ý quan trọng để phòng sơn sấy vận hành đạt hiệu suất tối đa

Dưới góc nhìn bảo trì thực tế từ đội ngũ kỹ thuật viên Thiết Bị TMTC, để phòng sơn luôn đạt áp suất chuẩn và bề mặt sơn căng bóng, anh em cần ghi nhớ 3 nguyên tắc vận hành sau:

• Định kỳ thay thế màng lọc đúng hạn:
  • Lọc sơ cấp: Vệ sinh định kỳ mỗi tháng, thay mới sau 3 – 6 tháng.
  • Lọc trần tinh F5: Thay mới sau 400 – 600 giờ vận hành (khi lọc đổi màu xám đen, cản gió làm giảm áp suất phòng).
  • Lọc sàn sợi thủy tinh: Thay thế sau mỗi 150 – 200 giờ sơn để tránh tàn sơn đóng mảng làm nghẽn đường gió hồi.
• Kiểm tra độ kín khít gioăng cao su cửa buồng: Thường xuyên kiểm tra các mép gioăng cao su cánh cửa chính và cửa thoát hiểm. Gioăng hở sẽ làm thất thoát áp suất dương, tạo khe hở hút bụi ngoài xưởng vào cabin khi thợ đang sơn.
• Bảo dưỡng đầu đốt và bộ trao đổi nhiệt định kỳ: Trước mỗi đợt cao điểm dịch vụ, cần vệ sinh que thăm lửa, béc phun dầu của đầu đốt và kiểm tra ống khói xả nhiệt để tránh hiện tượng nghẹt khói hoặc hao tổn dầu đốt.

Kết luận

Hiểu rõ nguyên lý hoạt động của phòng sơn sấy ô tô là bước đầu tiên giúp các chủ garage và anh em kỹ thuật vận hành đúng bài, giảm hao phí sơn, tiết kiệm nhiên liệu đốt và cho ra những sản phẩm hoàn thiện bóng bẩy, chuẩn màu xe hãng.

Để được tư vấn khảo sát mặt bằng thực tế, lên bản vẽ layout 2D/3D chi tiết hoặc nhận báo giá lắp đặt trọn gói hệ thống buồng sơn sấy chuẩn kỹ thuật, liên hệ ngay với đội ngũ kỹ sư của Thiết Bị TMTC:
