Hướng Dẫn Cách Làm Móng Cầu Nâng Cắt Kéo: Thông Số Kỹ Thuật & Quy Trình Chuẩn

Cách làm móng cầu nâng cắt kéo tiêu chuẩn yêu cầu đào 2 hố móng âm sàn có kích thước lọt lòng 1590x590x330mm, khoảng cách giữa 2 hố là 850mm, tổng chiều sâu đào móng 630mm, đáy đổ bê tông Mác 250 dày 300mm có đan vỉ sắt chịu lực 3000kg, đặt ống ngầm dẫn dầu phi 110mm và ốp viền sắt góc V5 bảo vệ mép hố.

Một sai lệch nhỏ về độ sâu hố móng hay cốt cao độ hoàn thiện có thể khiến cầu nâng cắt kéo bị vặn xoắn khung, kẹt pít-tông thủy lực hoặc mất thăng bằng khi nâng xe tải nặng. Để thiết bị vận hành êm ái và an toàn tuyệt đối, việc bám sát thông số bản vẽ thiết kế ngay từ khâu đào đất, đan sắt đến đổ bê tông là điều kiện bắt buộc.

Dưới đây là thông số kỹ thuật chi tiết và 5 bước thi công hố móng cầu nâng cắt kéo chuẩn xác được trích xuất trực tiếp từ Bản vẽ nền móng cầu nâng cắt kéo của Thiết Bị TMTC.

 Tại sao thi công móng cầu nâng cắt kéo cần độ chính xác tuyệt đối?

Móng cầu nâng âm sàn là bệ tì chịu toàn bộ tải trọng nén 3000kg của phương tiện. Đáy hố phải phẳng tuyệt đối và đạt mác bê tông tiêu chuẩn để chống lún lệch, bảo vệ xy-lanh và hệ thống van an toàn.

Đảm bảo an toàn chịu tải trọng nâng (3 tấn – 4 tấn)

Cơ cấu cắt kéo truyền lực nén trực tiếp qua hệ thống zíc zắc và con lăn xuống đáy hố móng. Nếu lớp bê tông lót đáy yếu hoặc cốt thép không đủ tiêu chuẩn, tải trọng xe nặng 3000kg sẽ gây nứt vỡ sàn, lún lệch một bên và làm mất cân bằng trọng tâm xe khi đang ở trên cao.

Đảm bảo độ thăng bằng khi nâng – hạ và thẩm mỹ mặt bằng xưởng

Bàn nâng khi hạ hết mức phải nằm phẳng hoàn toàn với cốt nền bê tông hoàn thiện. Lớp hồ láng đáy hố phẳng từ 30-40mm giúp:

• Các dòng xe sedan gầm thấp ra vào khoang dịch vụ trơn tru, không lo cạ gầm.
• Hai bệ nâng hoạt động đồng tốc nhịp nhàng, không bị kích kẹt ty ben và hạn chế mài mòn bạc trục chữ X.



Bảng thông số kỹ thuật cầu nâng cắt kéo & quy chuẩn kích thước móng

Mỗi hố móng âm sàn có kích thước lọt lòng hoàn thiện là 1590mm590mm330mm, khoảng cách tim giữa hai mép hố là 850mm.

Các thông số kỹ thuật cầu nâng cắt kéo quan trọng cần nắm rõ

• Tải trọng nâng thiết kế: 3000kg (3.0 Tấn).
• Độ sâu hoàn thiện của hố móng: 330mm (gồm chiều sâu đặt cầu và lớp hồ láng phẳng 30-40mm).
• Ống dẫn tuy-ô thủy lực: Ống nhựa PVC đường kính phi 110 mm, chiều dài đoạn ống tối đa 1800mm nối về vị trí tủ điện.
• Khoảng cách tủ mô tơ điều khiển: Cách mép hố móng từ 600-1500mm.
• Khoảng lùi an toàn lối xe vào: Cách tường/chướng ngại vật phía trước tối thiểu 2500mm (2500Min).
• Chiều cao trần nhà xưởng: Đạt tối thiểu 4mét.

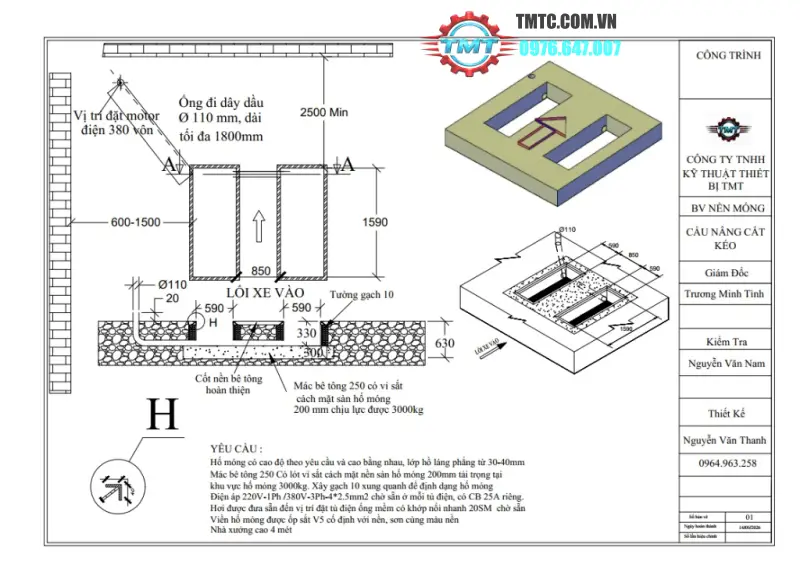

Bảng quy chuẩn kích thước hố móng theo bản vẽ kỹ thuật

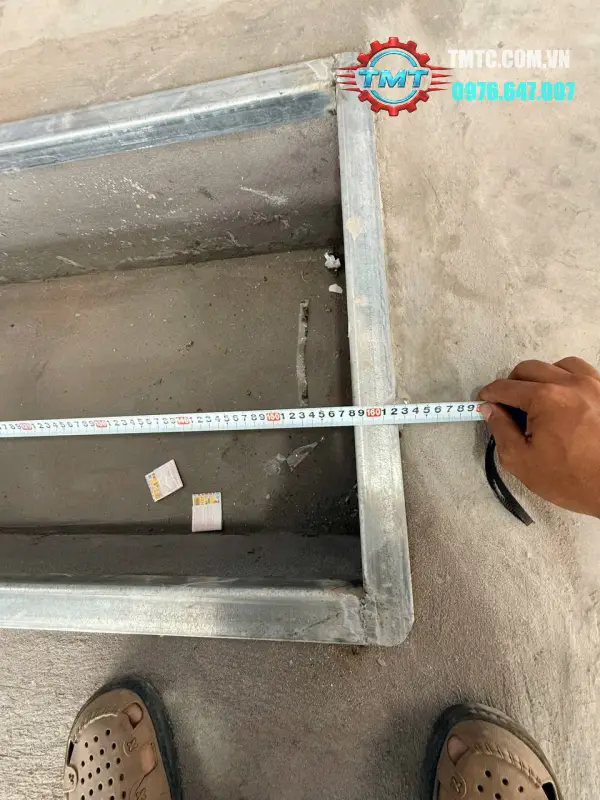

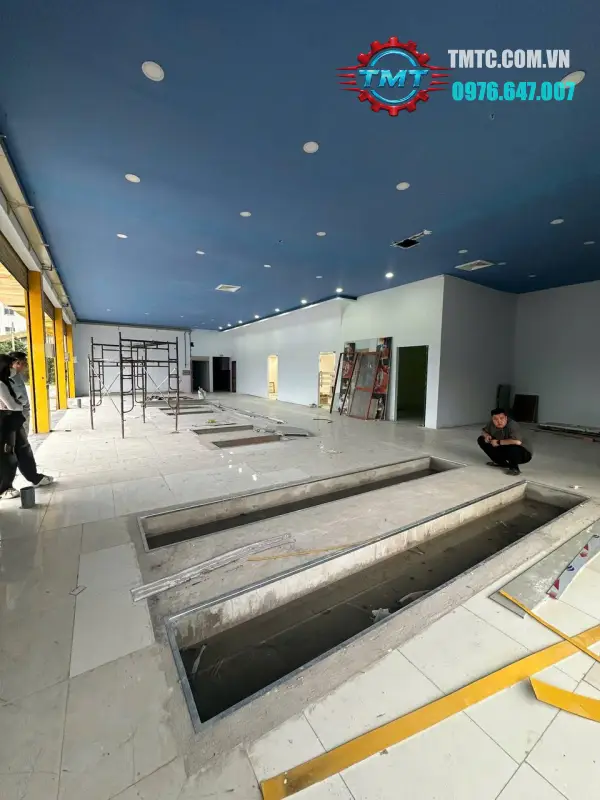

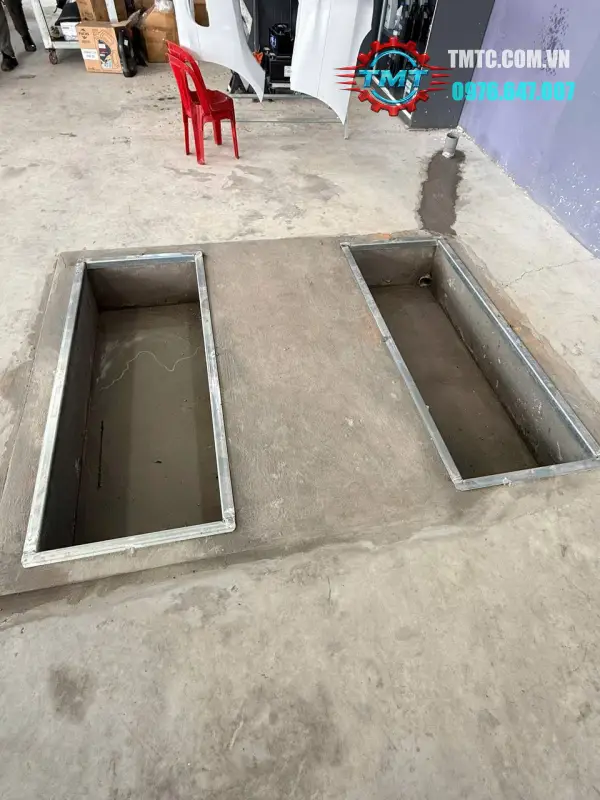

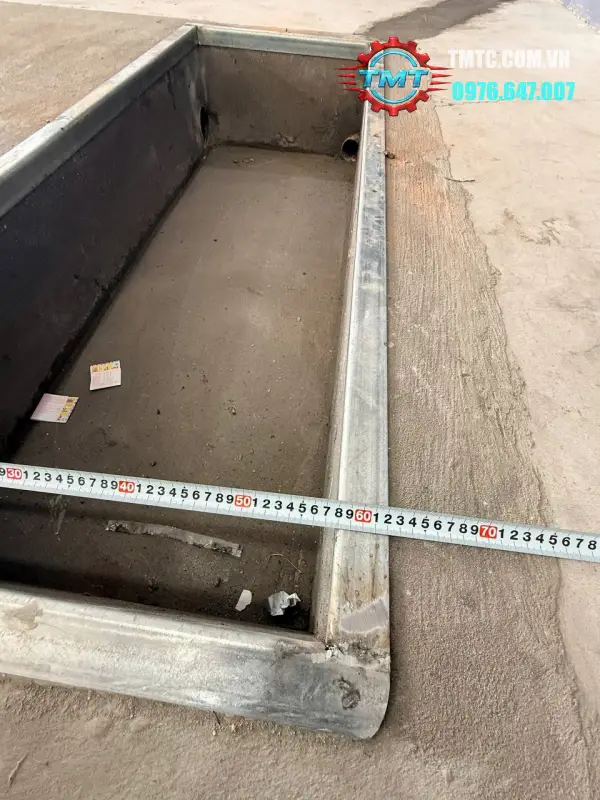

Hình ảnh thực tế hố móng cầu nâng cắt kéo

Một số hình ảnh thực tế hố móng cầu nâng cắt kéo sau khi đã được đội ngũ kĩ thuật bên Thiết Bị TMTC hoàn thiện cho khách hàng

Công tác chuẩn bị mặt bằng và vật tư trước khi thi công hố móng

3.1. Chuẩn bị mặt bằng nhà xưởng

• Không gian làm việc: Chiều cao thông thủy trần nhà xưởng đạt tối thiểu 4mét. Phía trước lối xe vào chừa khoảng trống tối thiểu 2500mm.
• Vị trí tủ điện / Motor: Định vị tủ motor cách mép hố móng từ 600-1500mm.
• Nguồn điện: Kéo sẵn nguồn điện 220V – 1 Pha hoặc 380V – 3 Pha (dây nguồn 42.5mm2) chờ sẵn ở vị trí tủ điện, lắp riêng 1 Aptomat CB 25A.
• Đường khí nén: Đưa sẵn đường ống hơi mềm đến vị trí tủ điện, trang bị sẵn khớp nối nhanh chuẩn 20SM.

3.2. Chuẩn bị vật tư và trang thiết bị thi công

• Bê tông: Bê tông thương phẩm hoặc tự trộn đạt tiêu chuẩn Mác 250.
• Cốt thép: Thép cán gân đan vỉ sắt chịu lực, đặt cách mặt sàn hố móng 200mm.
• Gạch xây: Gạch thẻ/gạch ống để xây tường gạch 10 xung quanh định hình vách hố.
• Ống kỹ thuật: Ống nhựa PVC đường kính phi 110 mm chôn âm nền, đoạn ống dài tối đa 1800mm từ tủ điện đến mép hố, đầu ống chờ nhô cao cách đáy hố 20mm.
• Thép ốp viền: Thanh thép góc chữ V5 (kích thước cạnh 50mm) gắn râu sắt cấy cố định vào bê tông.

Hướng dẫn quy trình 5 bước thi công móng cầu nâng cắt kéo âm sàn

Quy trình 5 bước thi công hố móng cầu nâng cắt kéo âm sàn tại Thiết Bị TMTC được thực hiện qua các bước dưới đây:

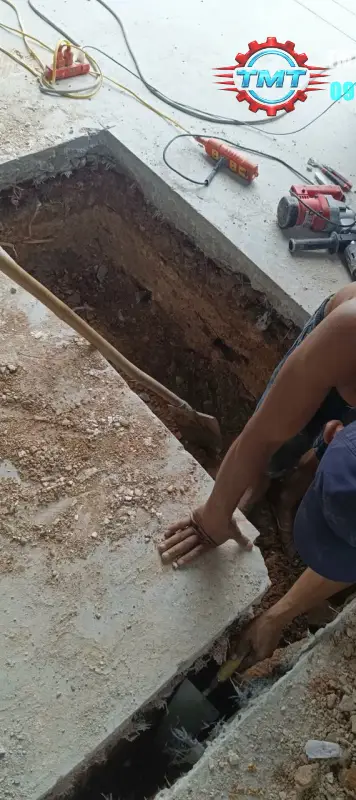

Bước 1: Định vị tim trục và đào đất hố móng

• Lấy dấu tim đường xe vào xưởng. Căn chỉnh 2 hố móng song song, khoảng cách lọt lòng giữa hai mép trong là 850mm.
• Chiều sâu đào đất đạt chuẩn 630mm tính từ cốt sàn bê tông hoàn thiện. Đào rộng hơn kích thước hoàn thiện mỗi bên khoảng 10cm để xây tường vách.

Bước 2: Đặt ống luồn tuy-ô thủy lực và định hình đường dây

• Đặt ống nhựa PVC phi 110 mm chôn ngầm từ vị trí đặt tủ motor sang hố móng thứ nhất và thông sang hố móng thứ hai (chiều dài toàn tuyến ống tối đa 1800mm).
• Đầu ống ngoi vào trong lòng hố móng cách đáy 20mm để chống nước và bùn đất tràn vào ống dầu. Luồn sẵn dây thép mồi bên trong ống.

Bước 3: Đan vỉ sắt chịu lực và xây tường gạch 10

• Đan vỉ sắt chịu lực tải trọng 3000kg, căn kê sao cho vỉ sắt nằm cách mặt sàn hố móng 200mm.
• Xây hàng tường gạch 10 bao quanh để định dạng chính xác kích thước lòng hố móng dài 1590mm và rộng 590mm.

Bước 4: Đổ bê tông mác 250 và láng phẳng đáy hố

• Đổ bê tông Mác 250 phần đáy hố với độ dày chuẩn 300mm. Đầm dùi kỹ để khối bê tông đặc chắc.
• Cán lớp hồ láng phẳng bề mặt đáy dày từ 30-40mm. Dùng thước nivo kiểm tra cao độ, đảm bảo đáy 2 hố cao bằng nhau tuyệt đối để đạt chiều sâu hoàn thiện đúng 330mm.

Bước 5: Ốp viền sắt V5 bảo vệ mép hố và dưỡng hộ bê tông

• Hàn râu sắt và ốp thanh thép góc V5 bao quanh toàn bộ 4 cạnh miệng hố móng, cố định chắc chắn với mặt sàn bê tông rồi sơn cùng màu nền xưởng.
• Bảo dưỡng tưới nước giữ ẩm bê tông liên tục từ 3 – 7 ngày đầu.

Hướng dẫn làm móng đối với cầu nâng cắt kéo lắp nổi

Cầu nâng cắt kéo lắp nổi không yêu cầu đào hố âm mà đặt trực tiếp trên mặt sàn bê tông xưởng, rút ngắn thời gian thi công nhưng đòi hỏi sàn bê tông hiện hữu phải đạt chuẩn chịu lực.

Yêu cầu tiêu chuẩn đối với nền bê tông sẵn có

• Chiều dày sàn bê tông: Đạt tối thiểu 150-200mm, bê tông đặc chắc Mác 250 trở lên.
• Bề mặt: Phẳng nhẵn, không bị nứt lún, sụt vỡ hay ngấm dầu trơn trượt.

Kỹ thuật khoan cấy bu-lông/nở sắt chịu tải

1. Căn chỉnh 2 bệ cầu song song trên mặt sàn theo đúng khoảng cách kỹ thuật.
2. Dùng máy khoan bê tông khoan lỗ sâu 120-150mm theo các lỗ chân đế.
3. Thổi sạch mạt đá trong lỗ và đóng bu-lông nở sắt cường độ cao (hoặc bu-lông cấy hóa chất).
4. Dùng cờ-lê cân lực siết chặt đều các đai ốc chân đế.

 Những sai lầm phổ biến khi làm móng cầu nâng cắt kéo và cách phòng tránh

• Chiều sâu hố móng không chuẩn 330mm: Nếu làm quá nông, bàn nâng sẽ nhô lên khỏi mặt sàn; nếu quá sâu, bàn nâng bị thụt xuống gây cạ gầm xe. Cần kiểm tra kỹ lớp hồ láng phẳng 30-40mm trước khi nghiệm thu.
• Dùng ống đi dây dầu quá nhỏ hoặc bẻ góc 90: Dây tuy-ô dẫn dầu có đầu ren kim loại lớn. Bản vẽ quy định bắt buộc dùng ống phi 110 mm, nối góc lượn thoai thoải để không bị kẹt khi luồn dây.
• Quên ốp sắt góc V5 ở miệng hố: Khi xe tải nặng cán qua mép hố không có sắt bảo vệ, cạnh bê tông sẽ bị nứt mẻ nham nhở chỉ sau vài tháng sử dụng.

Kết luận

Thi công hố móng đúng kích thước và mác bê tông theo bản vẽ kỹ thuật là yếu tố sống còn giúp cầu nâng cắt kéo vận hành bền bỉ, an toàn và tối ưu không gian cho gara. Liên hệ ngay Hotline / Zalo của Thiết Bị TMTC (0964.963.258) để tư vấn kỹ thuật chi tiết và báo giá lắp đặt cụ thể nhất!
