Kích Thước Cầu Nâng Cắt Kéo Chuẩn Và Bản Vẽ Lắp Đặt Chi Tiết

Kích thước cầu nâng cắt kéo tiêu chuẩn cho xưởng dịch vụ phổ biến gồm: chiều dài bàn nâng 1.420 – 2.020 mm (loại nâng bụng) hoặc 4.500 – 5.000 mm (loại chỉnh góc lái); chiều rộng mỗi bàn nâng 550 – 620 mm; chiều cao nâng tối đa 1.850 – 2.000 mm; độ sâu hố móng âm sàn dao động 250 – 330 mm và khoảng cách lọt lòng giữa hai bàn nâng đạt chuẩn 800 – 880 mm.

Trong quá trình đi lắp đặt và set up thiết bị cho hàng trăm garage ô tô trên toàn quốc, đội ngũ kỹ thuật của Thiết Bị TMTC nhận thấy một trong những sai lầm tốn kém nhất của anh em thợ là đào hố móng khi chưa có bản vẽ chuẩn của model cầu thực tế. Hậu quả là bàn nâng bị cấn mép, ty thủy lực hạ không hết, hoặc khoảng cách hai bệ nâng quá hẹp khiến xe gầm thấp không thể vào được.

Bài viết này, anh em kỹ thuật TMTC sẽ tổng hợp chi tiết toàn bộ bảng tra cứu kích thước cầu nâng cắt kéo (cầu nâng chữ X), thông số hố móng âm sàn, lắp nổi, di động và khoảng cách bố trí mặt bằng xưởng chuẩn xác nhất.

1. Tại sao cần nắm chính xác kích thước cầu nâng cắt kéo trước khi lắp đặt?

 Nắm rõ kích thước cầu nâng chữ X giúp xác định chính xác cốt nền, kích thước hố móng âm sàn, hành trình nâng an toàn và tối ưu layout khoang sửa chữa, tránh phát sinh chi phí đục phá bê tông sau khi đã đổ sàn.

Cầu nâng cắt kéo có cơ cấu xếp gọn dạng zíc-zắc (chữ X) đặc thù. Không giống như cầu nâng 2 trụ chỉ cần khoan tắc-kê cố định trên mặt nền phẳng, cầu nâng cắt kéo (đặc biệt là dòng âm sàn) yêu cầu độ chính xác cơ khí và xây dựng rất cao:

• Tránh làm sai hố móng bê tông: Chiều dài, chiều rộng và độ sâu hố móng phải khít từng centimet với khung cầu nâng. Sai lệch từ 2–3 cm sẽ khiến bàn nâng bị kẹt mép bê tông hoặc nhô cao hơn mặt nền xưởng khi hạ hết hành trình.
• Tương thích với dải xe phục vụ: Chiều dài bàn nâng và khoảng cách giữa hai bàn nâng quyết định trực tiếp việc garage của bạn có nâng được các dòng xe từ Hatchback cỡ nhỏ (Kia Morning, i10) đến SUV/Bán tải trục cơ sở dài (Ford Everest, Ranger) hay không.
• Đảm bảo không gian thao tác quanh xe: Nắm kích thước giúp anh em chừa khoảng cách an toàn cho thợ đi lại, kéo tủ dụng cụ, máy ra vào lốp hoặc máy hứng hút nhớt mà không bị vướng víu.

Bảng thông số kích thước cầu nâng cắt kéo phổ biến hiện nay

Dưới đây là bảng tổng hợp kích thước kỹ thuật tiêu chuẩn của các dòng cầu nâng cắt kéo 3 – 5 tấn thông dụng nhất trên thị trường hiện nay:

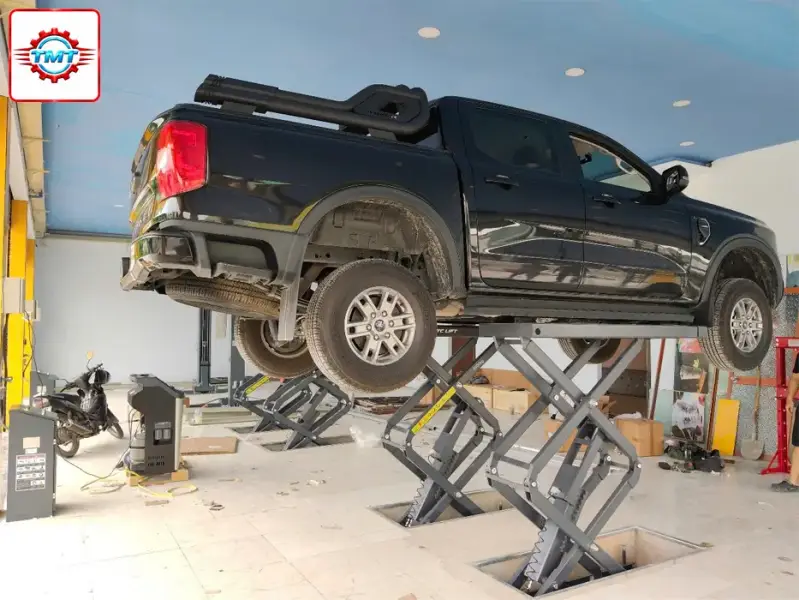

Kích thước cầu nâng cắt kéo âm sàn (Nâng bụng)

Thông số cốt lõi: Bàn nâng dài 1.450 – 1.550 mm (kéo dài cầu dẫn đạt 2.050 mm), rộng 550 mm, hành trình nâng 1.850 – 2.000 mm, chiều sâu âm sàn trung bình 330 mm.

Cầu nâng cắt kéo âm sàn là lựa chọn số 1 cho các xưởng dịch vụ sửa chữa nhanh, gầm – máy, làm lốp cao cấp nhờ tính thẩm mỹ vượt trội. Khi hạ hoàn toàn, mặt bàn nâng phẳng 100% với mặt sàn xưởng, hoàn toàn không chiếm diện tích mặt bằng.

• Chiều dài bàn nâng cơ bản: 1.450 – 1.550 mm (khi gập ngàm dẫn lên để tỳ vào điểm nâng gầm).
• Chiều dài khi mở rộng hai đầu: Đạt 2.000 – 2.050 mm (phù hợp nâng các dòng xe SUV, bán tải có điểm nâng xa nhau).
• Chiều rộng một bên bàn nâng: 550 – 570 mm.
• Hành trình nâng tối đa: 1.850 – 1.900 mm (thoải mái cho thợ cao 1m80 đứng thao tác dưới gầm).

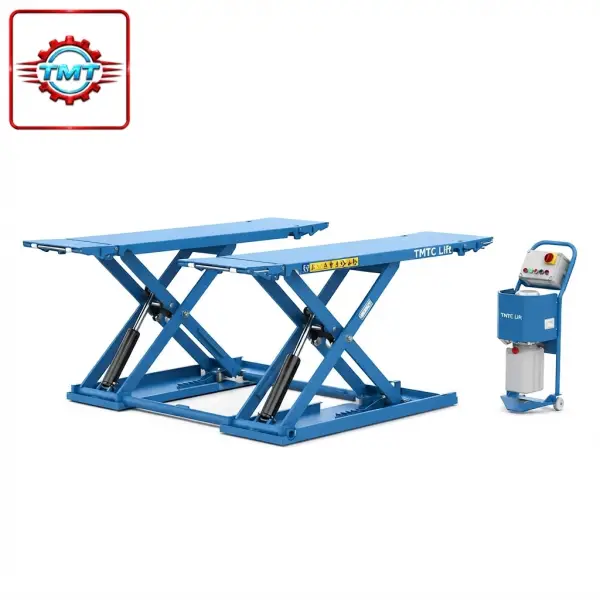

Kích thước cầu nâng cắt kéo lắp nổi

Thông số cốt lõi: Chiều cao khi gập chỉ 105 – 115 mm, bàn nâng dài 1.450 – 2.000 mm, tích hợp 2 đầu dốc dẫn xe dài 300 – 400 mm, nâng cao 1.850 – 1.900 mm.

Dành riêng cho những garage không thể đào hố móng (thuê mặt bằng ngắn hạn, nền xưởng vướng công trình ngầm hoặc nguy cơ ngập nước).

Phiên bản này được trang bị thêm 2 cầu dốc dẫn xe ở hai đầu bàn nâng với góc nghiêng thấp. Khi xe chạy lên, gầm xe lọt qua dốc dễ dàng. Nhược điểm duy nhất là chiếm một phần chiều cao mặt sàn (khoảng 11 cm) khi không sử dụng.

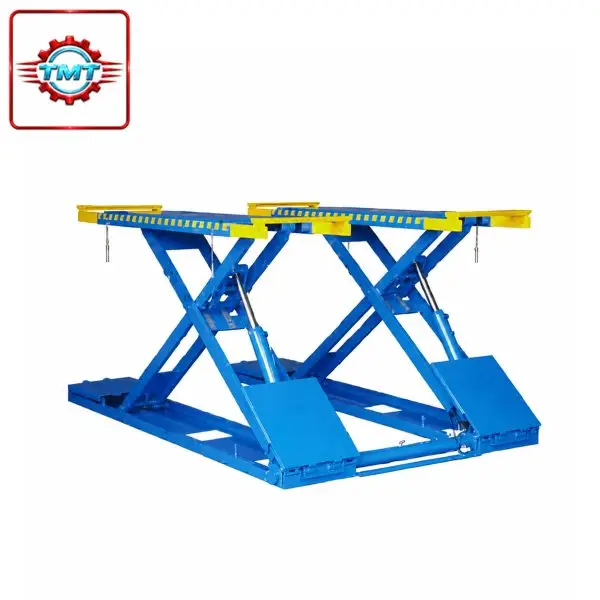

Kích thước cầu nâng cắt kéo di động

Thông số cốt lõi: Kích thước phủ bì dài 1.400 mm, rộng 1.000 mm, chiều cao nâng tối đa 1.000 mm, trang bị bánh xe PU di chuyển linh hoạt.

Loại cầu nâng mini chữ X này cực kỳ được chuộng tại các trung tâm Detailing, xưởng đồng sơn nhanh và tiệm làm lốp chuyên nghiệp. Cầu dùng nguồn điện 220V hoặc 380V, có bộ bánh xe đẩy rời giúp 1 người kỹ thuật viên có thể dễ dàng kéo cầu di chuyển quanh xưởng từ khoang này sang khoang khác.

Kích thước cầu nâng cắt kéo chuyên chỉnh góc đặt bánh xe (Cầu dài)

Thông số cốt lõi: Chiều dài bàn nâng 4.500 – 5.000 mm, chiều rộng phủ bì 2.100 – 2.200 mm, tích hợp vị trí đặt đĩa kiểm tra góc lái và kích phụ nâng bụng (Jack Bridge).

Đây là dòng cầu nâng cắt kéo tải nặng (4 – 5.5 tấn), bàn nâng toàn thân xe. Thiết bị được phay rãnh chính xác để tích hợp đĩa xoay góc lái phía trước và bàn trượt phía sau, chuyên dùng kết hợp với các dòng máy cân chỉnh thước lái 3D.

Cầu thường trang bị thêm một bộ kích phụ nâng bụng ở giữa (chiều cao nâng phụ 450 – 500 mm) để giải phóng hệ thống treo khi kiểm tra gầm.

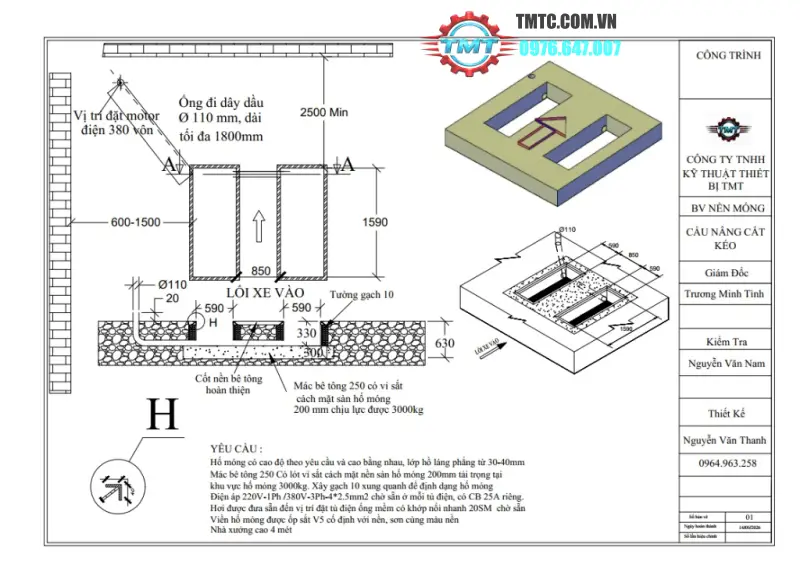

Tiêu chuẩn và bản vẽ kích thước hố móng cầu nâng cắt kéo âm sàn

Bản vẽ móng chuẩn: Mỗi hố móng có kích thước dài 1.590 mm, rộng 590 mm, sâu 330 mm. Khoảng cách lọt lòng giữa hai hố là 850 mm, khoảng cách từ mép hố đến tường bên tối thiểu 600 – 1.500 mm và khoảng cách từ mép trước hố đến tường trước tối thiểu 2.500 mm.

Bản vẽ kỹ thuật thi công nền móng cầu nâng cắt kéo âm sàn quy định chi tiết kích thước hình học và kết cấu xây dựng chuẩn:

Bảng thông số kích thước hố móng chi tiết

Yêu cầu kỹ thuật thi công móng cốt lõi

• Độ phẳng đáy hố: Đáy hai hố móng phải có cao độ tuyệt đối bằng nhau, cán lớp hồ láng phẳng bề mặt dày từ 30 – 40 mm.
• Kết cấu chịu tải: Sử dụng Bê tông Mác 250, có bố trí lớp vỉ sắt cách mặt sàn hố móng 200 mm, đảm bảo khả năng chịu tải trọng nâng tối thiểu 3.000 kg.
• Bo viền miệng hố: Toàn bộ mép viền miệng hố móng được ốp viền sắt V50 (V5) cố định chắc chắn với cốt nền, sơn cùng màu nền xưởng nhằm chống sứt mẻ góc cạnh bê tông khi xe ra vào.
• Đường điện & khí nén chờ:
  • Nguồn điện cấp: 220V – 1 Pha hoặc 380V – 3 Pha (dây dẫn 42.5mm2 đấu chờ sẵn ở tủ điện, sử dụng qua Aptomat/CB 25A riêng biệt).
  • Đường hơi (khí nén): Đưa sẵn ống mềm có khớp nối nhanh 20SM chờ tại vị trí tủ điện để cấp cho hệ thống cóc khóa an toàn.
• Chiều cao nhà xưởng: Chiều cao thông thủy từ sàn lên trần xưởng yêu cầu tối thiểu 4.0 mét để nâng xe an toàn hết hành trình mà không chạm mái.

Tham khảo thêm bài viết: Hướng Dẫn Cách Làm Móng Cầu Nâng Cắt Kéo: Thông Số Kỹ Thuật & Quy Trình Chuẩn

Yêu cầu về diện tích và khoảng cách lắp đặt cầu nâng cắt kéo trong xưởng

Quy tắc diện tích: Một khoang sửa chữa lắp cầu nâng cắt kéo tiêu chuẩn cần diện tích tối thiểu 3.5m x 6.5m; chiều cao trần xưởng đạt từ 3.8m – 4.2m (đối với cầu nâng tầm cao) hoặc 2.8m – 3.0m (đối với cầu di động tầm thấp).

Để đảm bảo xe ra vào thuận tiện và thợ thao tác nhanh, layout khoang sửa chữa lắp cầu cắt kéo cần đáp ứng:

• Khoảng cách từ mép bàn nâng đến tường bên: Tối thiểu 1.0 – 1.2 mét mỗi bên để mở cửa xe và di chuyển xe đồ nghề.
• Khoảng cách từ đuôi bàn nâng đến cửa xưởng / luồng giao thông: Tối thiểu 1.2 – 1.5 mét.
• Khoảng cách từ đầu bàn nâng đến tường trước: Tối thiểu 0.8 – 1.0 mét (chừa chỗ đặt giá đỡ hộp số, máy tháo lốp, bàn nguội thao tác).
• Khoảng cách an toàn giữa 2 cầu nâng cạnh nhau: Tim cầu cách tim cầu tối thiểu 3.2 – 3.5 mét.

Kinh nghiệm chọn kích thước cầu nâng cắt kéo phù hợp nhu cầu kinh doanh

Tùy vào định hướng dịch vụ của xưởng, anh em nên cân nhắc chọn kích thước và tải trọng cầu nâng theo bảng kinh nghiệm thực tế sau:

• Xưởng Dịch vụ Sửa chữa Nhanh  & Bảo dưỡng định kỳ: Chọn Cầu nâng cắt kéo âm sàn nâng bụng 3.5 Tấn, chiều dài kéo dài 2.050mm. Loại này nâng bụng giải phóng toàn bộ 4 bánh xe, giúp làm phanh, gầm, thay nhớt và đảo lốp cực nhanh.
• Trung tâm Detailing, Chăm sóc xe, Wrap Decal: Chọn Cầu nâng cắt kéo di động mini (tầm thấp 1m) hoặc Cầu âm sàn chuyên detailing. Thiết kế nâng cao 1m giúp thợ đánh bóng ngang tầm tay, dán nóc và vệ sinh hốc bánh mà không mỏi lưng.
• Trung tâm Chuyên Lốp & Cân chỉnh Thước Lái: Bắt buộc chọn Cầu nâng cắt kéo thân dài 4.5 – 5.0m tải 4.0 – 5.0 Tấn. Chiều dài bàn nâng phải đủ sức chứa trọn vẹn cả 4 bánh của xe bán tải trục cơ sở dài (như Ford Ranger dài ~5.3m) lên mặt đĩa xoay.

Lời kết

Nắm vững kích thước cầu nâng cắt kéo và các tiêu chuẩn bản vẽ hố móng là bước chuẩn bị quan trọng nhất trước khi xuống tiền mua thiết bị. Việc thi công móng chuẩn xác ngay từ đầu không chỉ giúp anh em tiết kiệm hàng chục triệu đồng chi phí sửa chữa mặt bằng, mà còn đảm bảo độ bền tuyệt đối cho thiết bị thủy lực trong suốt nhiều năm vận hành.

Nếu anh em đang phân vân chọn lựa model cầu cắt kéo phù hợp với diện tích xưởng của mình, hãy liên hệ ngay với Thiết Bị TMTC để nhận bản vẽ kỹ thuật chi tiết và sự đồng hành từ các anh em thợ kỹ thuật giàu kinh nghiệm!
