Toàn Bộ Lưu Ý Khi Lắp Đặt Cầu Nâng Cắt Kéo Âm Nền Chuẩn Kỹ Thuật Gara

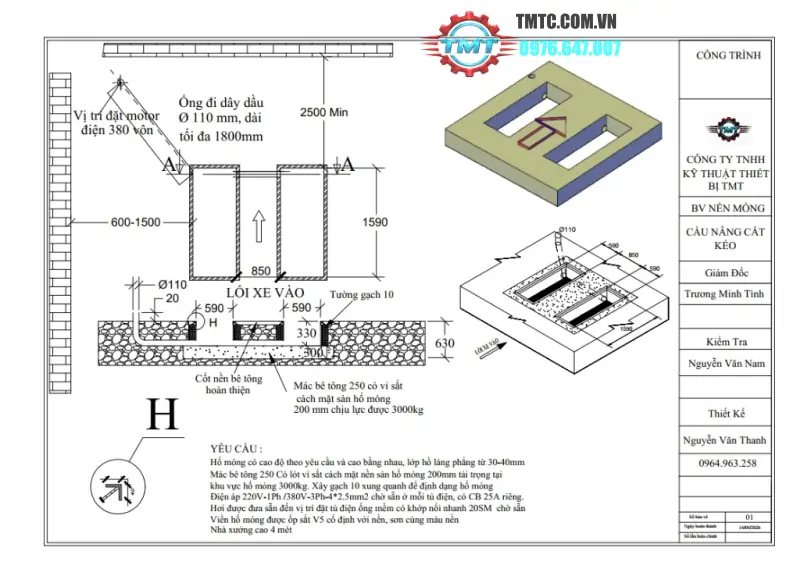

Theo bản vẽ kỹ thuật chuẩn từ Thiết Bị TMTC, hố móng cầu nâng cắt kéo âm nền tiêu chuẩn yêu cầu: (1) Kích thước mỗi lòng hố: Dài 1.590 mm x Rộng 590 mm x Sâu 330 mm, khoảng cách lọt lòng giữa hai hố là 850 mm; (2) Đáy móng đổ bê tông Mác 250 dày 300 mm, có vỉ sắt chịu tải trọng 3.000 kg; (3) Lớp hồ láng đáy phẳng mịn dày 30–40 mm, viền mép ốp sắt V5; (4) Ống đi dây dầu & dây điện dùng nhựa 110 mm (dài tối đa 1.800 mm) dẫn về tủ motor đặt cách tường tối thiểu 600–1.500 mm.

Cầu nâng cắt kéo âm nền (cầu nâng chữ X âm sàn) là lựa chọn tối ưu cho các gara sửa chữa ô tô, xưởng lốp và trung tâm chăm sóc xe (detailing) hiện đại. Kết cấu lắp chìm giúp mặt bàn nâng ngang phẳng hoàn hảo với mặt sàn gara, tối ưu 100% không gian khoang sửa chữa và giúp các dòng xe thể thao, sedan gầm thấp ra vào trơn tru.

Tuy nhiên, thi công hố móng âm nền là hạng mục “đã đổ bê tông là bất di bất dịch”. Nếu nhà thầu xây dựng đào hố sai kích thước, bê tông đáy không đủ độ dày chịu lực, hoặc đi sai đường ống tuy-ô thủy lực, gara sẽ đối mặt với nguy cơ nứt móng, kẹt khung chữ X, hỏng piston ben và tốn hàng chục triệu đồng để đục phá làm lại.

Bài viết dưới đây tổng hợp chi tiết toàn bộ checklist lưu ý kỹ thuật, đối chiếu trực tiếp theo bản vẽ thi công móng cầu nâng cắt kéo độc quyền của Thiết Bị TMTC.

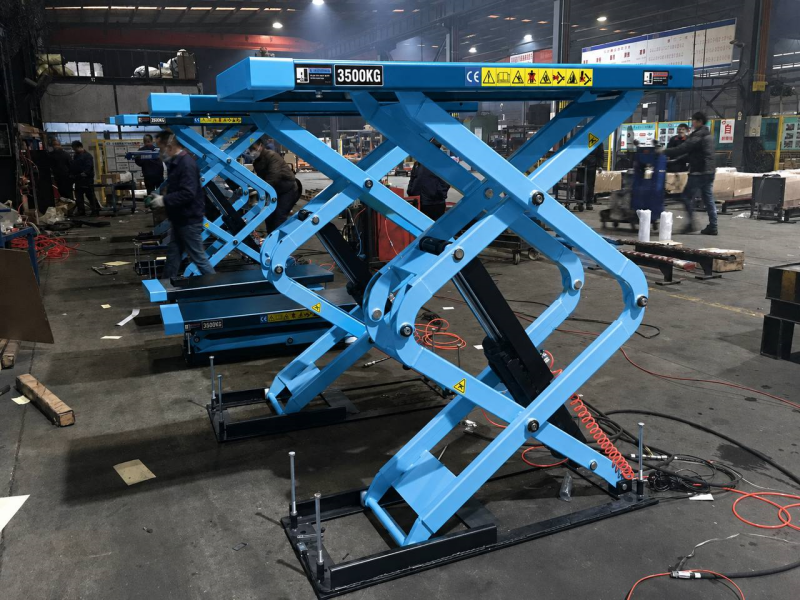

Tại Sao Cần Tuân Thủ Đúng Kỹ Thuật Khi Lắp Cầu Nâng Cắt Kéo Âm Nền?

Cầu nâng âm nền truyền trực tiếp tải trọng nén 3.000kg xuống lòng móng. Bất kỳ sai lệch nào về cốt nền, độ sâu 330 mm hay kích thước 1.590 x 590 mm đều gây cong vênh tay đòn chữ X và xước ty ben thủy lực.

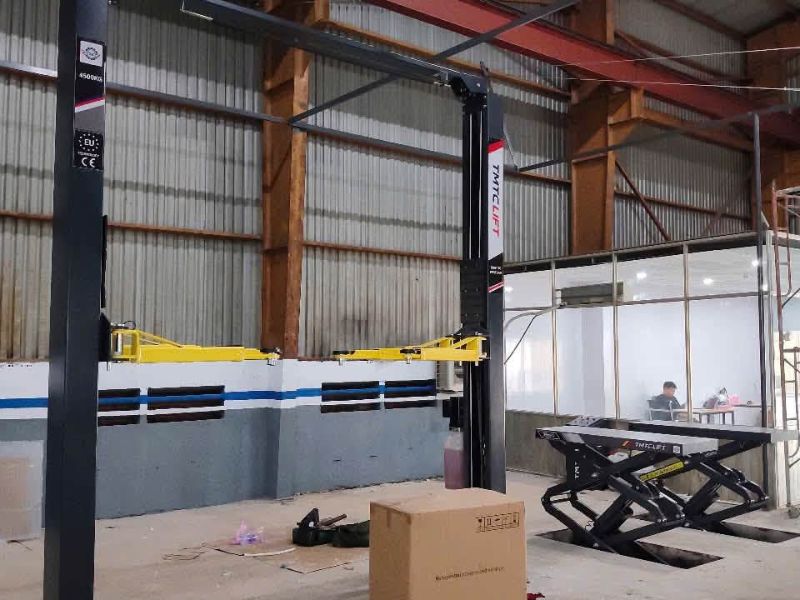

 So sánh cầu nâng lắp nổi vs cầu nâng âm nền

Tối ưu không gian và tính thẩm mỹ cho xưởng dịch vụ

• Giải phóng mặt bằng: Khi hạ hết hành trình, bàn nâng hạ sát xuống đáy hố sâu 330 mm, tạo mặt sàn phẳng lì giúp kỹ thuật viên dễ dàng tận dụng khoang làm việc để chẩn đoán, sửa chữa nhanh hoặc đậu đỗ xe.
• Thân thiện với gầm xe: Xe gầm thấp không bị cạ quẹt cản trước/sau như khi phải trèo lên dốc dẫn của cầu nâng lắp nổi.

Hạn chế tối đa rủi ro sập móng hoặc biến dạng khung nâng chữ X

• Khi nâng tải trọng 3 tấn lên cao, lực nén dồn vào 4 góc chân đế của 2 hố móng.
• Nếu đáy móng không đạt độ dày 300 mm bê tông mác 250 hoặc thiếu vỉ sắt đan chịu lực, nền móng sẽ bị nứt lún cục bộ, gây vặn xoắn cơ cấu tay đòn và mòn xước gioăng phốt xi-lanh thủy lực.

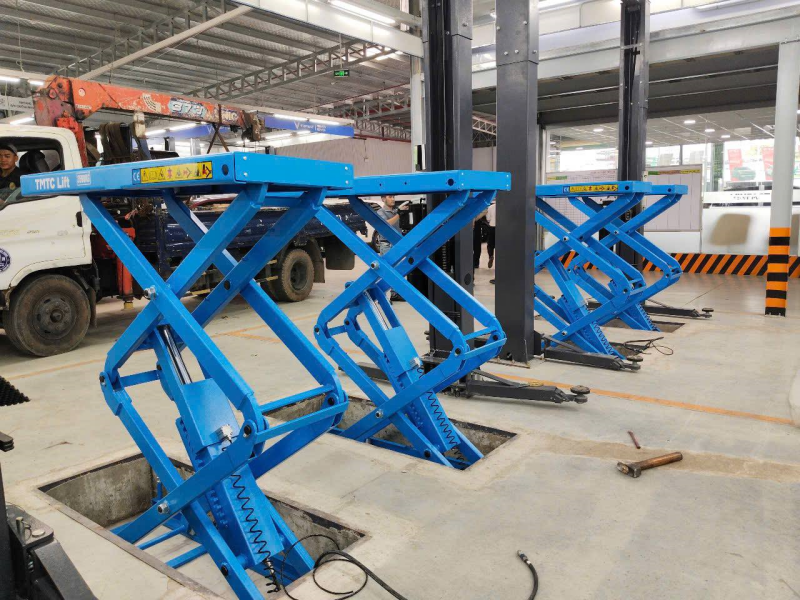

Lưu Ý Quan Trọng Trong Giai Đoạn Thi Công Hố Móng (Tạo Hố Âm)

Hố móng phải thi công chuẩn xác theo kích thước: 1.590 mm (Dài) x 590 mm (Rộng) x 330 mm (Sâu) cho mỗi bên, khoảng cách giữa 2 hố là 850 mm. Đáy đổ bê tông Mác 250 dày 300 mm, vỉ sắt cách đáy móng 200 mm và xây tường gạch 10 bao quanh định dạng.

Đảm bảo độ sâu và kích thước chính xác từng milimét

• Kích thước lòng mỗi hố: Dài chính xác 1.590 mm, Rộng 590 mm, Sâu 330 mm.
• Khoảng cách lọt lòng (Lối xe vào): Đạt đúng 850 mm giữa 2 mép hố móng.
• Khoảng cách an toàn phía trước: Chiều dài thông thủy tính từ mép trước hố nâng ra chướng ngại vật/tường phía trước tối thiểu là 2.500 mm (2.500 Min) để đảm bảo đưa đầu xe vào vị trí nâng chuẩn xác.
• Chiều cao trần nhà xưởng: Chiều cao thông thủy từ sàn đến trần xưởng tối thiểu đạt 4 mét để xe nâng hết hành trình không chạm nóc.

Tiêu chuẩn mác bê tông và kết cấu vỉ sắt chịu lực

• Độ dày đáy móng: Đổ bê tông đáy móng dày 300 mm (tổng chiều sâu đào đất nền tính cả lớp hoàn thiện móng khoảng 630 mm).
• Mác bê tông: Sử dụng bê tông chuẩn Mác 250. Bắt buộc có vỉ sắt chịu lực đan cách mặt sàn đáy hố móng 200 mm, đảm bảo tải trọng an toàn 3.000 kg.
• Xây tường bao định dạng: Xây tường gạch 10 bao quanh xung quanh chu vi hai hố móng để định hình khuôn hố chắc chắn trước khi đổ và láng nền.

Tham khảo thêm bài viết: Kích Thước Cầu Nâng Cắt Kéo Chuẩn Và Bản Vẽ Lắp Đặt Chi Tiết

Lớp hồ láng và độ cân bằng tuyệt đối

• Lớp láng phẳng đáy: Đáy hố sau khi đổ bê tông phải được cán lớp hồ láng phẳng mịn dày từ 30 – 40 mm.
• Cốt cao độ: Cao độ đáy 2 bên hố phải tuyệt đối bằng nhau. Kiểm tra bằng máy cân mực laser 3D hoặc ống ni-vô nước, đảm bảo sai số giữa các điểm không vượt quá 3 mm

Lưu Ý Về Hạ Tầng Điện Và Đường Ống Thủy Lực Dự Phòng

Đặt ống chờ PVC 110 mm (dài tối đa 1.800 mm) âm sâu dưới đáy hố để luồn tuy-ô thủy lực. Nguồn điện cấp tủ điều khiển là 380V 3 pha (hoặc 220V 1 pha) cáp đồng 4x 2.5 mm2, có Aptomat 25A riêng và đầu cấp khí nén khớp nối nhanh 20SM.

Đi ống chờ (Gen luồn) luồn dây dầu 110 mm

• Theo bản vẽ kỹ thuật TMTC, ống đi dây dầu phải sử dụng ống nhựa cứng chịu lực đường kính 110mm.
• Độ dài ống: Chiều dài đường ống dẫn từ mép hố móng đến chân tủ đặt motor tối đa là 1.800 mm.
• Độ sâu chôn ống: Ống được chôn âm dưới sàn, cách mặt đáy hố hoàn thiện một khoảng 20 mm trước khi bẻ góc lượn lên vị trí tủ điều khiển. Tuyệt đối không bẻ cút vuông nhọn để tránh làm dập gãy tuy-ô áp lực cao.

Yêu cầu tiêu chuẩn nguồn cấp điện và khí nén

• Nguồn điện: Sử dụng điện áp 380V – 3 Pha (khuyến nghị cho motor hoạt động tối ưu) hoặc 220V – 1 Pha.
• Tiết diện dây cấp: Dây điện cấp nguồn kéo sẵn về vị trí đặt tủ là cáp đồng bọc cách điện 4 x2.5 mm2.
• Bảo vệ mạch: Trang bị Aptomat (CB) 25A riêng biệt cho tủ điều khiển cầu nâng.
• Đường cấp khí nén: Đưa sẵn đường hơi đến vị trí tủ điện, sử dụng ống mềm có gắn khớp nối nhanh 20SM chờ sẵn để đóng mở cóc hãm khí nén tự động.

Vị trí đặt trụ tủ điều khiển và motor điện

• Vị trí đặt motor/tủ điện được bố trí chếch về một bên theo góc bản vẽ, cách mép hố móng trong khoảng 600 mm – 1.500 mm.
• Khu vực đặt tủ phải thông thoáng, khô ráo, giúp kỹ thuật viên dễ dàng quan sát toàn bộ khoang nâng trong quá trình thao tác nút bấm.

Tham khảo thêm bài viết: Hướng Dẫn Cách Sử Dụng Cầu Nâng Cắt Kéo An Toàn Và Đúng Kỹ Thuật

Checklist Kỹ Thuật Khi Lắp Đặt Thân Cầu Và Căn Chỉnh

Gia cố viền sắt V5 quanh mép miệng hố

• Xung quanh mép miệng của cả hai hố móng phải được ốp sắt V5 (V50) gắn râu thép âm cố định chắc chắn vào bê tông.
• Sau khi hoàn thiện, thanh viền V5 được sơn cùng màu nền sàn gara vừa chống nứt vỡ cạnh bê tông khi xe trườn qua, vừa tăng tính đồng bộ thẩm mỹ cho mặt sàn.

 Căn chỉnh thăng bằng và xả e bọt khí thủy lực

• Dùng đệm thép lá (shim) căn chỉnh chân đế sao cho mặt bàn nâng phẳng tuyệt đối với mép sắt V5.
• Trước khi đưa vào vận hành thử tải, tiến hành xả e (Bleeding air) tại các đầu ốc đỉnh xi-lanh để đẩy sạch bọt khí đọng trong hệ thống thủy lực, tránh hiện tượng nâng hạ bị giật cục hoặc lệch tải.

Những Lỗi Thường Gặp Khi Tự Lắp Đặt Cầu Nâng Cắt Kéo Âm Nền & Cách Khắc Phục

• Mặt bàn nâng không khớp mặt sàn: Do thợ hồ làm sai chiều sâu thiết kế 330 mm hoặc không tính độ dày lớp láng đáy 30–40 mm.
• Kẹt ống dẫn dầu: Do dùng ống luồn quá nhỏ (dưới 110 mm) khiến bó dây dầu và dây điện cóc hãm bị nghẽn, không thể luồn hoặc rút thay thế khi bảo dưỡng.
• Nứt vỡ mép bê tông: Do chủ gara chủ quan bỏ qua bước ốp viền sắt V5, khiến mép hố móng bị bánh xe ô tô chèn nứt vỡ nham nhở chỉ sau thời gian ngắn sử dụng.
